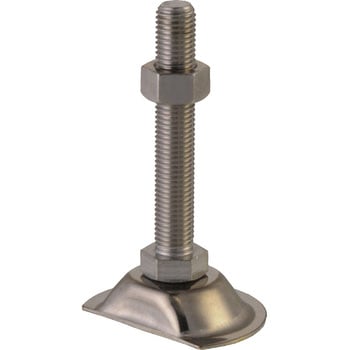

D-D1 壁面用

外側への出っ張りを防ぎたい場合に最適な台座部カットタイプです。
壁面専用の調整ボルトです。
D-D2ボルトと併用してご使用ください。
6角ナット等のアクセサリーをご利用ください。
壁面と接触する部分に折れこみを入れてあります。その為、耐荷重性は他社の受皿をカットした製品に比べて、飛躍的に強い構造になっています。(メーカー実験結果、約4倍の強さです)
ボルトの入る穴が、壁面との関係で普通の受皿に比べて特殊加工になっています。
パイプは外径27.5・肉厚1.7のもののご利用を想定しています。
パイプ用ナットをつけて、パイプを立ててください。(ナットは別売りです)
スラストベアリングご使用の場合は、L2の長さにM12は8.5ミリ、M16は9ミリ、M20は11ミリを足してください。
