Hシリーズ PHタイプ(PHバルブ付)

Name: Hシリーズ PHタイプ(PHバルブ付)
Brand: ニッタ

流体の通過面積が広く、大流量を流すことが可能。

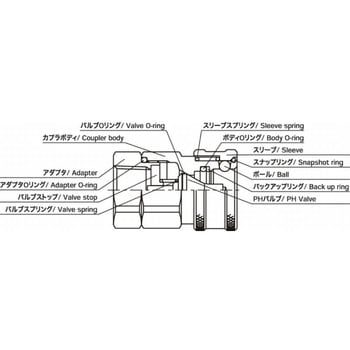

残圧下でも接続が可能なPHバルブ機構を採用しています。
7.0MPaの残圧でも17.7Nで接続できます。

使用温度範囲(℃)-30～+93 材質(シール)NBR 使用流体鉱物性一般作動油、水、薬品類内容量1個

お気に入りに追加

16件中 1～16件各品番毎の詳細は注文コードをクリックしてください

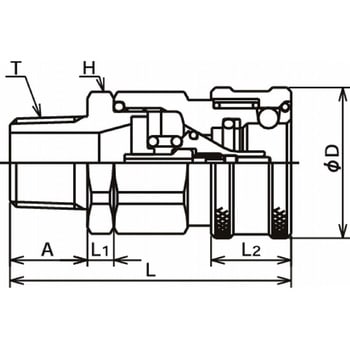

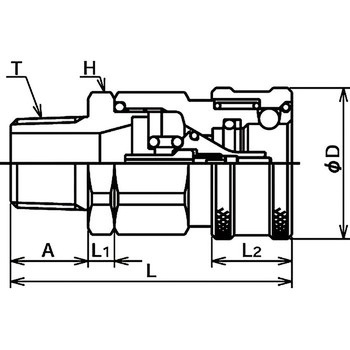

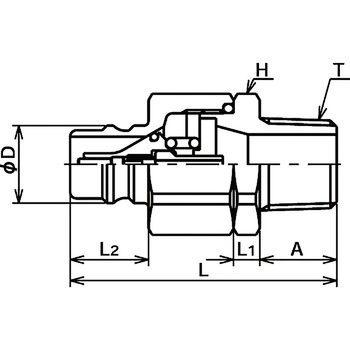

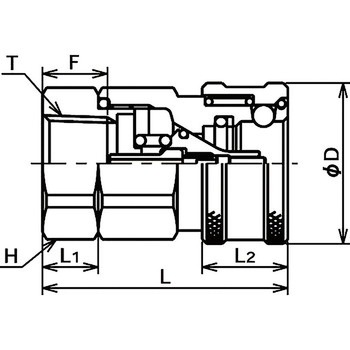

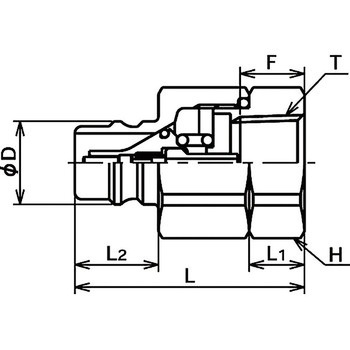

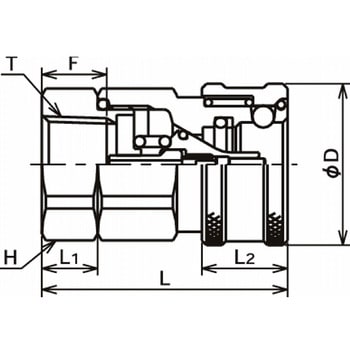

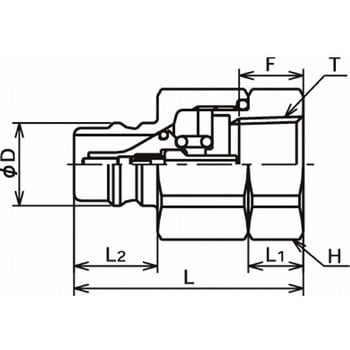

注文コード	品番選択解除 PHC6-6F-SO PHC6-6M-SO PHC8-8F-SO PHC8-8M-SO PHC12-12F-SO PHC12-12M-SO PHC16-16F-SO PHC16-16M-SO PHN6-6F PHN6-6M PHN8-8F PHN8-8M PHN12-12F PHN12-12M PHN16-16F PHN16-16M	寸法A(mm) 選択解除 15 18 20 23	寸法D(mm) 選択解除 14 18 25 30 32 35 42 50	寸法F(mm) 選択解除 12 16 18 20	寸法H(mm) 選択解除 26 30 41 46	寸法L(mm) 選択解除 48 49 50 53 57 58 61 63 65 68 75 78 81 84	寸法L1(mm) 選択解除 6 8 9 11.5 12 13 15	寸法L2(mm) 選択解除 18 19 21 22 23	ねじ選択解除オスねじメスねじ	ねじサイズ選択解除 (T)R3/8 (T)R1/2 (T)R3/4 (T)R1 (T)Rc3/8 (T)Rc1/2 (T)Rc3/4 (T)Rc1	最高使用圧力(MPa) 選択解除 14.0 25.0 28.0 32.0	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
47059966	PHC12-12F-SO	-	42	18	41	61	13	22	メスねじ	(T)Rc3/4	25.0	￥15,182	￥10,980	￥10,980	￥12,078 （税込）	31日以内出荷返品不可
47059975	PHC12-12M-SO	20	42	-	41	78	9	22	オスねじ	(T)R3/4	25.0	￥15,941	￥13,980	￥13,980	￥15,378 （税込）	42日以内出荷返品不可
47059984	PHC16-16F-SO	-	50	20	46	68	15	21	メスねじ	(T)Rc1	14.0	￥23,109	￥18,980	￥18,980	￥20,878 （税込）	8日以内出荷返品不可
47059993	PHC16-16M-SO	23	50	-	46	84	8	21	オスねじ	(T)R1	14.0	￥24,257	￥19,980	￥19,980	￥21,978 （税込）	8日以内出荷返品不可
47060002	PHC6-6F-SO	-	30	12	26	49	11.5	18	メスねじ	(T)Rc3/8	32.0	￥8,096	￥5,998	￥5,998	￥6,598 （税込）	当日出荷
47060011	PHC6-6M-SO	15	30	-	26	58	6	18	オスねじ	(T)R3/8	32.0	￥8,501	￥5,998	￥5,998	￥6,598 （税込）	8日以内出荷返品不可
47060027	PHC8-8F-SO	-	35	16	30	53	12	19	メスねじ	(T)Rc1/2	28.0	￥11,217	￥8,598	￥8,598	￥9,458 （税込）	31日以内出荷返品不可
47060036	PHC8-8M-SO	18	35	-	30	65	6	19	オスねじ	(T)R1/2	28.0	￥11,773	￥8,798	￥8,798	￥9,678 （税込）	8日以内出荷返品不可
47060045	PHN12-12F	-	25	18	41	58	13	23	メスねじ	(T)Rc3/4	25.0	￥9,446	￥6,598	￥6,598	￥7,258 （税込）	8日以内出荷返品不可
47060054	PHN12-12M	20	25	-	41	75	9	23	オスねじ	(T)R3/4	25.0	￥9,917	￥7,498	￥7,498	￥8,248 （税込）	31日以内出荷返品不可
47060063	PHN16-16F	-	32	20	46	65	15	23	メスねじ	(T)Rc1	14.0	￥13,831	￥9,898	￥9,898	￥10,888 （税込）	8日以内出荷返品不可
47060072	PHN16-16M	23	32	-	46	81	8	23	オスねじ	(T)R1	14.0	￥14,522	￥10,980	￥10,980	￥12,078 （税込）	8日以内出荷返品不可
47060081	PHN6-6F	-	14	12	26	48	11.5	18	メスねじ	(T)Rc3/8	32.0	￥5,229	￥3,998	￥3,998	￥4,398 （税込）	46日以内出荷返品不可
47060097	PHN6-6M	15	14	-	26	57	6	18	オスねじ	(T)R3/8	32.0	￥5,481	￥4,298	￥4,298	￥4,728 （税込）	31日以内出荷返品不可
47060106	PHN8-8F	-	18	16	30	50	12	18	メスねじ	(T)Rc1/2	28.0	￥7,084	￥5,498	￥5,498	￥6,048 （税込）	31日以内出荷返品不可
47060115	PHN8-8M	18	18	-	30	63	6	18	オスねじ	(T)R1/2	28.0	￥7,436	￥5,498	￥5,498	￥6,048 （税込）	31日以内出荷返品不可
