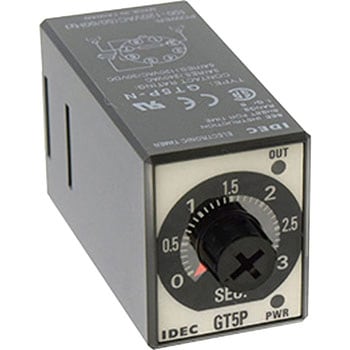

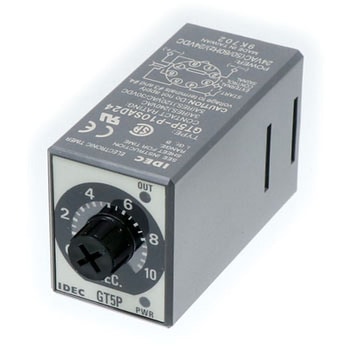

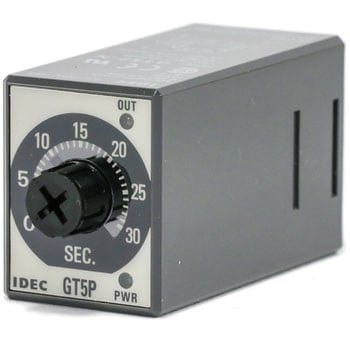

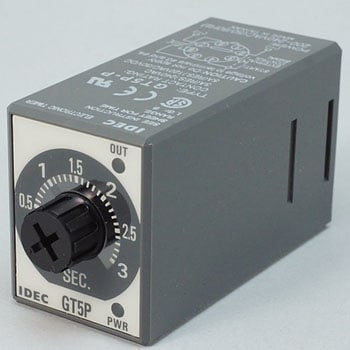

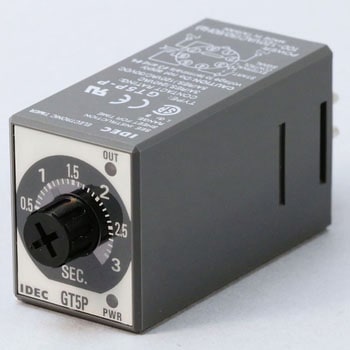

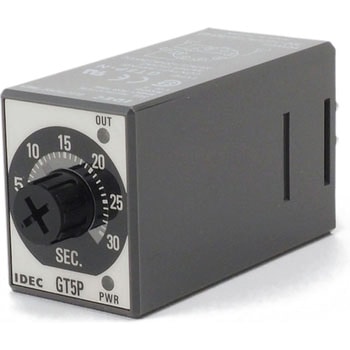

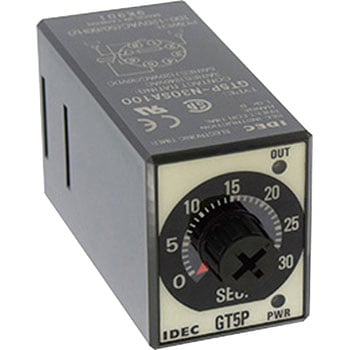

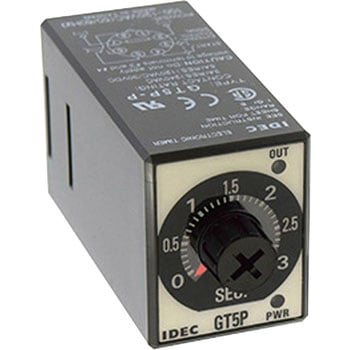

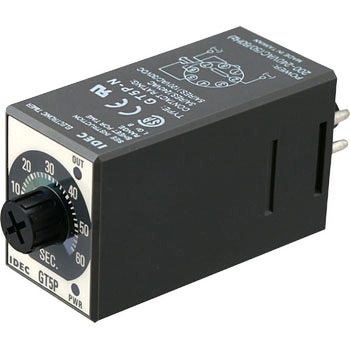

GT5P形 小形タイマ
- 仕様
- 外部保護素子：速断形ヒューズ 200V・5A
- 質量(g)
- 約54
- 出力
- DC24V/AC120V・5A AC240V・3A
- 接点構成
- 1c
- 保存温度(℃)
- -30～70(氷結なきこと)
- 外形寸法(高さH×幅W×奥行D)(mm)
- 36×29×81.5
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガ)
- 使用周囲温度(℃)
- -10～50(氷結なきこと)
- 復帰時間
- 100ms以下
- 動作時間のばらつき
- ±0.2%、±10ms
- セット誤差
- ±10%
- 標高(m)
- 0～2000(使用時)、0～3000(輸送時)
- 汚染度(使用環境)
- 2(IEC60664-1)
- 耐衝撃(m/s2)
- 誤動作：98、耐久：490
- 耐振動
- [耐久]10～55Hz、片振幅0.75mm、XYZ方向 各2時間/[誤動作]NO接点：10～55Hz、片振幅0.5mm・NC接点：10～55Hz、片振幅0.35mm・XYZ方向 各10分
- 定格負荷
- [抵抗負荷]AC240V・3A、AC120V/DC24V・5A[誘導負荷]AC240V・0.8A、AC120V・1.4A、DC24V・1.7A(cosΦ=0.4L/R=15ms)
- 最大開閉容量
- AC960VA/DC120W
- 最大開閉電流
- 5A
- 電圧誤差
- ±0.5%、±20ms
- 温度誤差
- ±3%
- 耐久性
- 電気的：10万回以上(定格抵抗負荷時)、機械的：2000万回以上
- 最大開閉電圧(V)
- AC250/DC125
- 耐電圧(V/min)
- 電源電圧端子と出力接点間：AC2000、出力リレーの異極接点間：AC2000、出力リレーの同極接点間：AC750
- 使用周囲湿度(%RH)
- 35～85(結露なきこと)
- 保存湿度(%RH)
- 30～85(結露なきこと)
- 内容量
- 1個
