オメガコーナー20kN 床合板仕様
専用ビスTBA-120Dで横架材にとめ付けることにより、床合板を切り欠くことなく、床合板の上から取り付けが可能です。(床合板30mm厚以下)
横架材側のビス位置を柱面から34.5mmにしましたので取付けしやすくなっています。
特殊形状設計の専用ビスは、強度と施工性を最大限に発揮します。
ハウスプラス確認検査による接合部金物試験済み商品です。

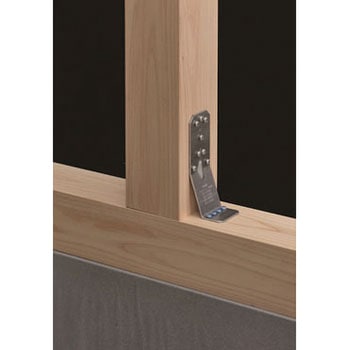

用途柱と横架材の接合に使用します。
材質JIS G 3302 (溶融亜鉛めっき鋼板)構造用SGH400
仕様短期基準引張耐力/(中柱型)23.3kN、(隅柱型)25.2kN
付属品(柱側)TBA65×8本 (横架材側)TBA120×4本
種別柱接合金物
厚さ(mm)3.2
寸法(mm)55×160×62.5
規格ハウスプラス確認検査 性能試験/HP11-KT030(中柱用)、HP11-KT084(隅柱用)
表面処理溶融亜鉛めっき鋼板 (Z27)
内容量1個
注意
※1階柱脚部に使用する場合には必ず、金物側に近接するアンカーボルト(柱芯から200mm以内)が十分な耐力を発揮できるようにアンカーボルトの径及びアンカーボルトの埋め込み深さをご検討ください。1階柱脚部の接合に際し、建築確認申請が必要な木造住宅へご使用の場合には 関係行政に事前確認をしてください。
