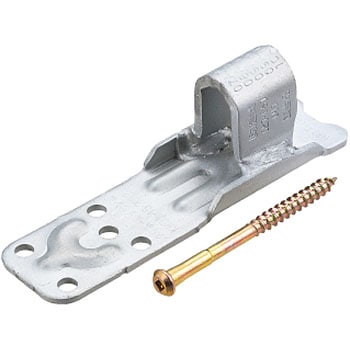

枠材用クリホールダウンⅢ KHDⅢ-15・20・25
枠材(30mm・45mm)を介しても25kNまでワンサイズで対応。
枠材(30mm、45mm)を介して柱と土台又は基礎、柱と横架材、上下階の柱を緊結する金物です。
ビス5本で25kNまで対応できます。
専用ビス(7×90)を使用することで柱に30mm・45mmの枠材を介しても接合することが出来ます。
M16用のボルト穴をルーズにしてある為、現場での作業性がアップします。
使用方法
【枠材30mm】(1)柱に厚さ30mmの枠材をN75くぎで平打ち(ちどりで150mm間隔)し、アンカーボルト・引き寄せボルト(M16)にクリホールダウンⅢを通し(締めしろは約30mm以上とります)専用ビスクリ鍋ビス(7×90)を枠材の上から5本打込んでください。
(2)アンカーボルト・引き寄せボルト(m16)を六角ナット(M16)で固定してください。
(2)アンカーボルト・引き寄せボルト(m16)を六角ナット(M16)で固定してください。
材質(板部)JIS G 3134 SPFH590相当、(ボルト受け部)JIS G 3131 SPHC相当付属品四角穴付クリ鍋ビス〔7×90(S50)〕5本表面処理ダクロタイズド試験機関(財)建材試験センター/品質性能試験(08A1815・09A1607)内容量1個
