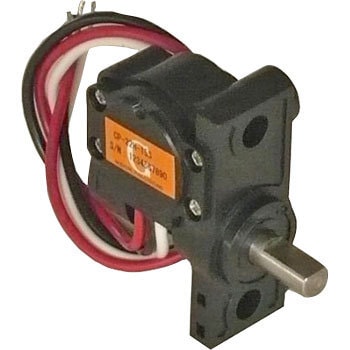

無接触形多回転角度センサ CP-22H ギヤヘッド シリーズ
ホールICを使用した無接触の多回転センサです。
ウォームギヤを2種用意し、プログラミングで5回転～12回転、30回転～50回転まで対応可能です。
取付面は標準=側面、オプション=軸方向の2way対応可能。
無接触なので振動やディザー摺動にもノイズは発生しません。外部磁界の影響を受けにくい内部レイアウトとし、また樹脂ケースでESDにも強く安価です。
悪環境下向けにIP67にも対応可能で、ハンドルやタイヤの舵角検出、ボールネジの回転数検出、バリアブルコンデンサの位置検出等にも適しています
種類無接触形
機械的回転角度(°)360/エンドレス
印加電圧(V)DC5
回転トルク(mN・m[gfcm])4以下 (防水タイプ 25以下)
タイプ密閉性/IP50
分解能12bit
直線性(絶対)±1%FS
消費電流(mA)16以下
使用温度範囲(℃)-40～100
仕様(EMS)100V/m
質量(g)約42(防水タイプ 約45)
内容量1個
注意
※出荷時に約2.5Vの位置で軸にキャップカバーをかけて仮固定しています。※ホールIC製品は抵抗値の測定は出来ません。
※外部磁界の影響を受ける事がありますので、設置環境において十分ご確認願います。
※製品のお取扱に際しては静電気対策を施した環境でお取扱願います。
※設置環境においても稼働中に静電気が発生するような場合があり、思わぬ不具合となる場合がありますので、ご注意願います。
※使用上の注意をお読み下さい。
