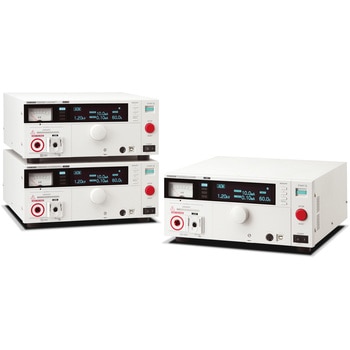

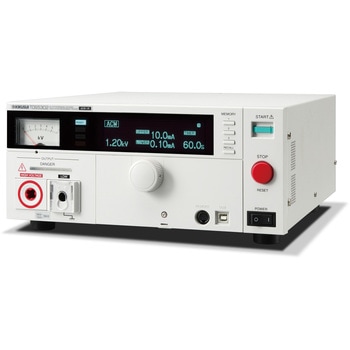

AC耐圧絶縁抵抗試験器

簡単・確実・安全グローバルに使える耐電圧・絶縁抵抗試験の新スタンダード
常に安定した出力でAC耐電圧試験を実現![入力電圧変動率±0.3%]
絶縁抵抗試験器を搭載しています。試験電圧は25V、50V、100V、125V、250V、500V、1000Vで、500V以上は～5.00GΩまでの絶縁抵抗試験が可能です。
5kV/100mA(500VA)のAC耐電圧試験
高精度計測±1.5% of reading(電圧計500V以上、電流計1mA以上にて)
ライズタイム/フォールタイムコントロール
キーロック&操作部カバー
USBインターフェース搭載

測定範囲: 【耐電圧試験器部】(電圧計)0.000kV～6.500kVAC/DC、(電流計)AC：0.00mA～110mA
【絶縁抵抗試験器部】(電圧計)0V～-1200V、
(抵抗計)
＜25V＞30kΩ≦R≦25MΩ/±(2% of rdng+2digit)、25MΩ<R≦125MΩ/±5% of rdng、125MΩ<R≦250MΩ/±10% of rdng
＜50V＞50kΩ≦R≦50MΩ/±(2% of rdng+2digit)、50MΩ<R≦250MΩ/±5% of rdng、250MΩ<R≦500MΩ/±10% of rdng
＜100V＞100kΩ≦R≦100MΩ/±2% of rdng、100MΩ<R≦500MΩ/±5% of rdng、500MΩ<R≦1GΩ/±10% of rdng
＜125V＞125kΩ≦R≦125MΩ/±2% of rdng、125MΩ<R≦625MΩ/±5% of rdng、625MΩ<R≦1.25GΩ/±10% of rdng
＜250V＞250kΩ≦R≦250MΩ/±2% of rdng、250MΩ<R≦1.25GΩ/±5% of rdng、1.25GΩ<R≦2.5GΩ/±10% of rdng
＜500V＞500kΩ≦R≦500MΩ/±2% of rdng、500MΩ<R≦2.5GΩ/±5% of rdng、2.5GΩ<R≦5GΩ/±10% of rdng
＜1000V＞1MΩ≦R<1GΩ/±2% of rdng、1GΩ≦R≦5GΩ/±5% of rdng

付属品: 電源コード×1本、高電圧テストリード(TL31-TOS)×1組(赤黒各1本、ワニ口クリップ付き、1.5m)、D-SUB25P プラグ×1個組立式、高電圧危険シール×1枚、ユーザーズマニュアル×1、CD-R
質量(kg): 約14
周波数(Hz): 50/60
出力: 【耐電圧試験器部】範囲：0.05kV～5.00kV、設定確度：±(2% of set+20V)[無負荷時]、設定範囲：0.00kV～5.50kV、設定分解能：10V STEP
耐電圧: AC LINEーシャシ間：1400Vac、2秒間(全数試験)/1500Vac、1分間(型式試験)
消費電力: 無負荷時(READY)：100VA以下、定格負荷時：最大800VA
出力電圧(V): 【絶縁抵抗試験器部】設定：25、50、100、125、250、500、1000 DC・負極性、設定確度：-0%、+5%
出力方式: 【耐電圧試験器部】PWM スイッチング方式
定格出力: 【耐電圧試験器部】最大500VA(5kV/100mA)
外形寸法(幅W×高さH×奥行D)(mm): 320(最大330)×132(最大150)×350(最大420)
公称電圧(V): AC100～240
周波数範囲(Hz): (許容)47～63
出力波形: 【耐電圧試験器部】正弦波
出力変動率(%): 【耐電圧試験器部】10以下(最大定格負荷→無負荷)
絶縁抵抗(MΩ): AC LINEーシャシ間：30以上(500Vdc)
安全性: 低電圧指令 2006/95/EC、EN 61010-1(Class I ，Pollution degree 2)
動作温湿度範囲: 0～40℃、20%rh～80%rh(結露なきこと)
保存温湿度範囲: -20℃～70℃、90%rh以下(結露なきこと)
許容電圧範囲(V): AC90～250
EMC規格: EMC 指令 2004/108/EC、EN 61326-1(Class A)、EN 55011(Class A、Group1)、EN 61000-3-2、EN 61000-3-3、適用条件：本製品に接続するケーブルおよび電線は、すべて2.5 m 未満を使用、SIGNAL I/O を使用する場合には、シールドケーブルを使用、高電圧テストリードTL31-TOS を使用、試験器以外のところで放電していない状態
設置場所: 屋内、高度2000mまで
定格電流(mA): 【耐電圧試験器部】最大100(出力電圧0.5kV以上)、【絶縁抵抗試験器部】最大1
電圧変動: 【耐電圧試験器部】(入力)10%以下(最大定格負荷→無負荷)、【絶縁抵抗試験器部】1%以下(最大定格負荷→無負荷)
定格負荷: 【絶縁抵抗試験器部】最大1W(-1000V DC/1mA)
短絡電流(mA): 【耐電圧試験器部】200以上(出力電圧1.0kV以上)、【絶縁抵抗試験器部】12以下
トランス: 【耐電圧試験器部】500VA
波形歪: 【耐電圧試験器部】出力電圧0.5kV以上：3%以下(無負荷時、および純抵抗負荷時)
性能保証温度、湿度: 5℃～35℃、20%rh～80%rh(結露なきこと)
バックアップ期間: 3年(25℃にて)
リップル: 【絶縁抵抗試験器部】1000V無負荷：2Vp-p以下、最大定格負荷：10Vp-p以下
定格電圧(kV): 【耐電圧試験器部】最大5

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

TOS5302

￥310,000

￥309,800

￥340,780(税込)

取扱停止中

メーカー直送

TOS5302(一般校正証明書付)

￥399,800

￥439,780(税込)

取扱停止中

メーカー直送

TOS5302(校正企業実施校正書付き)

￥469,800

￥516,780(税込)

取扱停止中

メーカー直送

各品番毎の詳細は注文コードをクリックしてください
