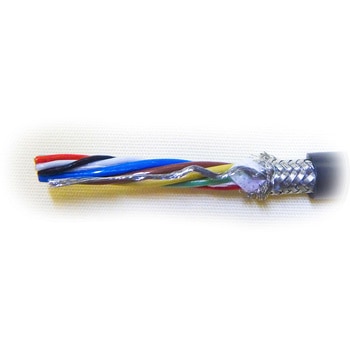

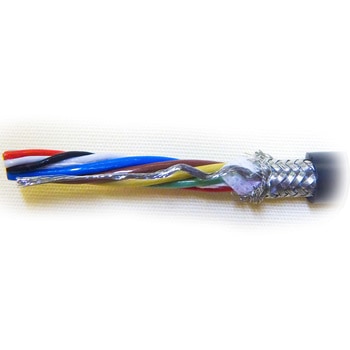

サーボモータ用信号ケーブル(可動配線用)
5芯+1対 複合ケーブル
- 用途
- サーボモータ用信号ケーブル
- 材質
- 【ドレン線】錫メッキ軟銅線
- 電圧(V)
- 30
- 温度(℃)
- 80
- 外径(Φmm)
- 【2コ撚り】A：1.76、【集合撚り】4.3、【編組シールド】5.1
- 記号
- MIX7C(0.2SQ、0.5SQ)EF-SV(0462)
- 材質(シース)
- 耐油耐熱PVC
- 材質(絶縁体)
- ETFE
- 構成
- 【2コ撚り】白×黒を平等に撚りあわせる、【ドレン線】30本/0.08mm
- 芯数
- A：1体、B：5芯
- 難燃性
- VW-1相当
- 素線径(mm)
- 【編組シールド】0.13
- 色(絶縁体)
- A：白、黒、B：赤、緑、黄、茶、青
- 配線方式
- 屈曲
- シールド
- 【編組】錫メッキ軟銅線
- 使用場所
- 屋内用
- 絶縁体厚さ(mm)
- A：0.15、B：0.20
- 導体抵抗(Ω/km)(20℃)
- A：93以下/B：40.1以下
- シース厚(mm)
- 1
- シース色
- 黒(沖記号：K)
- 導体外径(Φmm)
- A：0.58、B：0.94
- 絶縁体外径(mm)
- A：0.88、B：1.34
- UL規格
- 20276：適合
- シース外径(Φmm)
- 7
- 導体断構成(本/mm)
- A：40/0.08、B：104/0.08
- 絶縁抵抗20℃(MΩ-km)
- 100以上
- 撚り合
- 【集合撚り】テープ巻：撚り後最外層上に不織布テープ重ね巻きする
- 材質(導体)
- 錫メッキ軟銅線
- 導体サイズ(mm)
- A(SQ)：0.2、B(SQ)：0.5
- 耐電圧(V/min)
- A.C500
