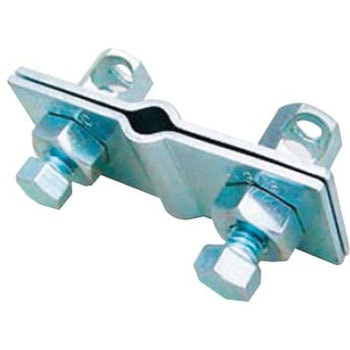

吊りボルト振れ止め金具

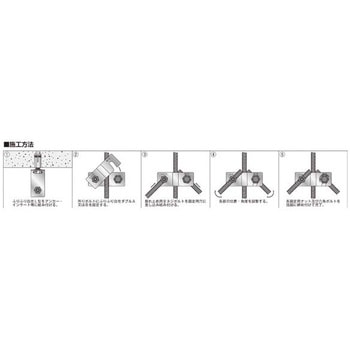

簡単施工、ボルトに取り付け固定するだけ。
既存のボルトに取り付け可能。

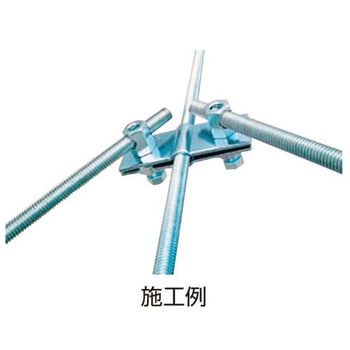

ボルト中間部に後付け可能。
全ネジ(寸切ボルト)がラクラク収まり、取り付け角度も自在。
- 用途

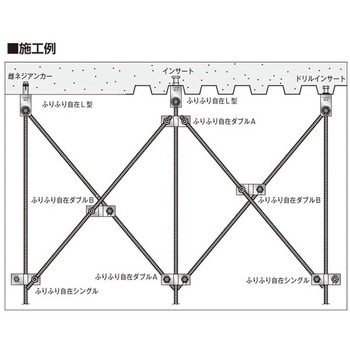

- 空調機器・配管用 吊りボルト振れ止め金具、耐震化対策に、吊り天井の落下対策に、吊りボルトの揺れ止めに、ブレース材(筋交い)の接合に、ブレースの取付施工に
- 材質
- スチール+ユニクロメッキ
- タイプ
- 両側タイプ

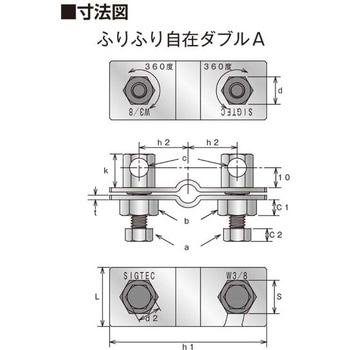

- 寸法L(mm)
- 30
- 寸法d(mm)
- 14
- 寸法t(mm)
- 2.3
- 寸法S(mm)
- 17
- 寸法h1(mm)
- 80
- 寸法h2(mm)
- 25
- 寸法d2(mm)
- 12
- 寸法C1(mm)
- 7
- 寸法C2(mm)
- 6.5
- 寸法k(mm)
- 17
- 引張強度(N)
- 最大2677
- 内容量
- 1箱(30個)
注意
※W3/8-16全ネジボルトは外径Φ9.0を使用。※ボルト締め付けトルク 10.8N・m(110kgf・cm)、ナット締め付けトルク18.1N・m(185kgf・cm)にて締め付け、油圧試験機で引張試験をし最大値を計測。
※ボルトを確実に締め付けてご使用ください。
※ボルトの締め付け力、使用全ネジボルトの外径の差、使用状態により最大引張強度にバラツキが生じますので充分な安全率を考慮の上ご使用ください。
※許容荷重=最大引張強度の1/4以下を目安にご使用下さい。
※工事現場・現場事務所、個人宅様への発送は不可となります。
