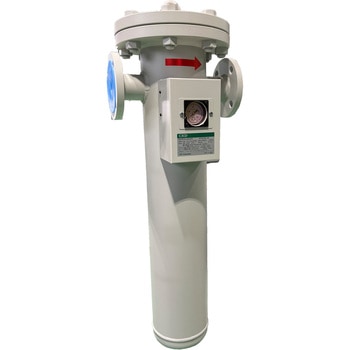

大形メインラインフィルタ AF3000Xシリーズ(AF3016X-50～)
省エネ&ロングライフの大形メインラインフィルタ(活性炭フィルタ)です。
二次側油分濃度0.003mg/m3(21℃時)ベーパー状の油分および臭気を除去します。
フィルタベッセル(容器)の共通化設計によりシステム構成がシンプルになりました。
筒状に巻かれた粒状活性炭は、低圧力降下のまま油ベーパー分子や臭い分子を吸着します。
活性炭が高密度で構成されているため、長いエレメント寿命が得られます。
エレメントの取付けにスクリュウ方式を採用したため、簡単にエレメント交換ができます。また、スクリュウ部にはステンレス鋼を使用していますので、錆による固着の心配がありません。
正面に差圧計を搭載し、日常点検する時に見やすくなっています。エレメントの交換時期の目安としてご活用ください。
同流量であれば、各シリーズは同寸法・同口径となっており、設備の設計や設置が簡単にできます。
用途臭いを嫌う空気圧回路に
接続口径フランジ2B
使用圧力(MPa)0.07～1.0
使用流体圧縮空気
耐圧力(MPa)1.5
周囲温度(℃)5～30
エレメント型式Xタイプ(活性炭フィルタ)
ろ過機能活性炭による吸着
RoHS指令(10物質対応)対応
処理空気流量(m3/min)(ANR)16
二次側油分濃度(mg/m3)0.03(入気30℃時)
内容量1台
注意
※プレフィルタとして必ずAF3000Mタイプを使用してください。※処理空気流量は、入口圧力0.7MPa、初期圧力降下0.01MPaのときの大気圧換算値です。(ANR)は20℃大気圧相対湿度65%での状態を表しています。
※接続口径のフランジは10Kフランジです。
※正面から見て左側ポートが空気入口、右側ポートが空気出口です。
