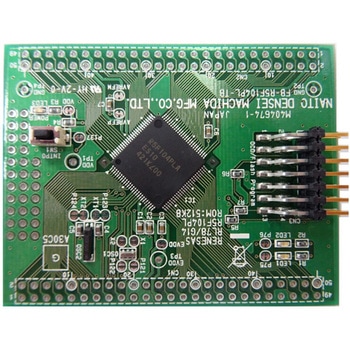

RL78/ CPUボード FB-R5Fシリーズ
ユニバーサルエリア(2.54mmピッチ)を搭載
フラッシュメモリプログラミング、オンチップデバッグの両方に対応(TOOL0端子を使用)
マイコンの端子を周辺ボードコネクタに配置し拡張性に優れる
鉛(Pb)フリーに対応
仕様●CPU：RL78/G14(R5F104PLAFB)●メインクロック動作周波数：20MHz●サブクロック動作周波数：32.768kHz●搭載部品：CN1、CN2：周辺ボードコネクタ(2.54mmピッチ)50pinソケット ×2(パッドのみ)●CN3：14pinコネクタ(E1接続用)●Power LED：赤 ×1(LED3)●評価用LED：黄 ×2(LED1はP75、LED2はP76へ接続)●評価用SW：SW1(INTP0へ接続)●メインクロック(OSC1)：20MHz発振子(X1、X2へ接続)●サブクロック(OSC2)：32.768KHz発振子(XT1、XT2へ接続)●動作電圧：2.7V～5.5V(OSC1：20MHz発振子使用時)●【内容物】●FB-R5F104PL-TB 本体●ユーザーズ・マニュアル
アズワン品番67-0369-86
内容量1個
