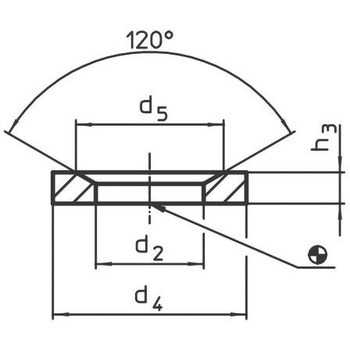

円錐シート 熱処理鋼・形状G

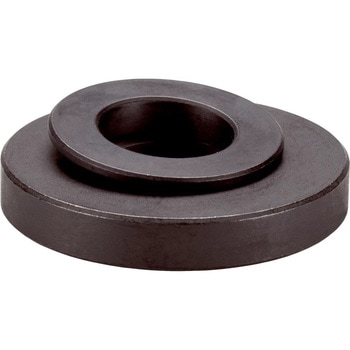

球面ワッシャートとの組み合わせで、ボルトと座面が垂直でない場合等に使います。

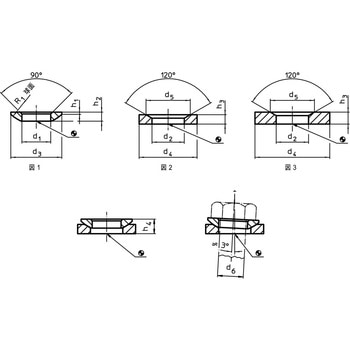

底面の角度を約3度まで補正します。
- 用途

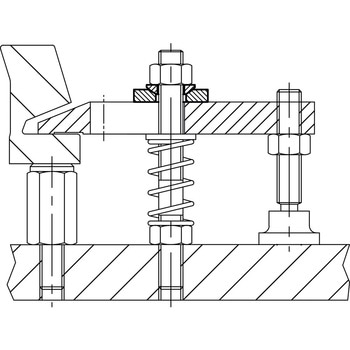

- 鋳物、ストラップ等傾斜面のボルト固定に。
- 仕様
- ●ネジの締付トルク(max. Nm)：407●耐荷重(静荷重)(max. kN)：117
- トラスコ品番
- 849-8684
- 材質
- 熱処理鋼、仕上げ：リン酸塩皮膜処理
- 高さ(mm)
- 8
- 内径(Φmm)
- 23.2
- 外径(Φmm)
- 50
- RoHS指令(10物質対応)
- 対応
- 適合ボルト
- M20
- 内容量
- 1個
注意
※長穴に対しては、必ず形状Gを使用してください。クランピング冶具 の新着商品
