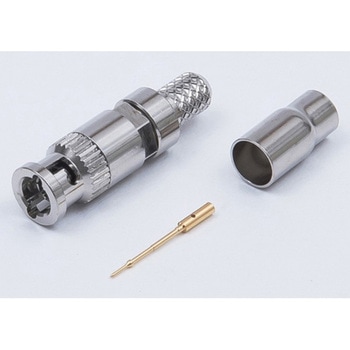

H・BNC型コネクタ/ H・BNCシリーズ
HD-BNC75Ωと互換性があり、BNCより約50%小型で、放送、デジタルビデオ(HDTV)、測定器、ネットワークシステム、セキュリティ関連など高密度実装に最適、嵌合部は75Ω仕様のコネクタになります。
仕様●嵌合部形状：プラグ●特性インピーダンス：75Ω●定格電圧：AC 170V●使用周波数範囲：12GHz●絶縁抵抗：DC 500Vにて10000MΩ以上●耐電圧：AC 500V 1分間●接触抵抗：5mΩ以下●電圧定在波比：DC～3.3GHzまで20dB以上、3.3GHz～12GHzまで10dB以上(リターンロス)●使用温度範囲：-40～+85℃●圧着工具：TA-34・TA-35●中心コンタクト：ベリリウム銅/金めっき/ハンダ付け●外部コンタクト：黄銅/ニッケルめっき/圧着
アズワン品番67-0368-51
内容量1個
