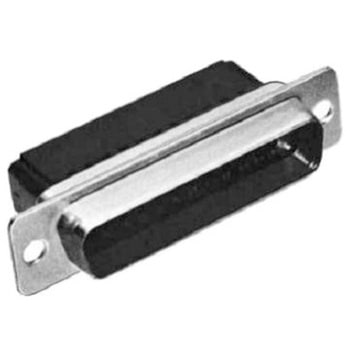

Hirose D-subコネクタ， 25極， オス， ケーブルマウント， CDB-25P(05)
仕様ディスクリートワイヤ用 D サブミニチュア圧着コネクタディスクリートワイヤ終端用の圧着タイプ D サブミニチュアコネクタ。 AWG28 → AWG20 に使用可能な端子 プラグにアースディンプルを取り付けます。モデル CD コネクタは、 SM シリーズ(サブミニチュア)角型マルチコンタクト圧着コネクタです。CD 圧着タイプコネクタは、ディスクリートワイヤ終端用の圧着タイプ D サブミニチュアコネクタです。9 極、 15 極、 25 極、 37 極のタイプがあります。AWG28 → AWG20 に使用可能な
長さ(mm)53.04
幅(mm)20.95
寸法(mm)53.04×20.95×12.55
ピッチ(mm)2.76
極数25
定格電圧(V)350.0、490.0
定格電流(A)3
深さ(mm)12.55
RoHS指令(10物質対応)対応
結線方法圧着
オス・メスオス
実装タイプケーブルマウント
最小動作温度(℃)-55
接続方向ストレート
内容量1箱(2個)
