船用ちょう形締付金物M20(黄銅/SUS)
【素材】

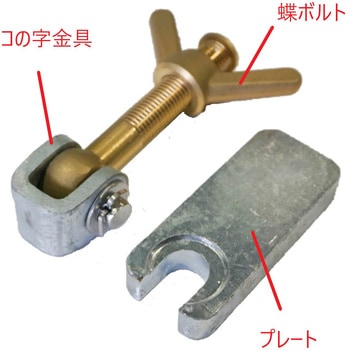

・WB-M20：蝶ボルト：BC(黄銅)/コの字金具、プレート：鉄(メッキ)

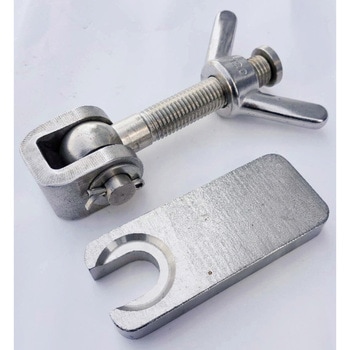

・SUS/WB-M20：蝶ボルト部：SUS、コの字金具、プレート：SUS
- 用途

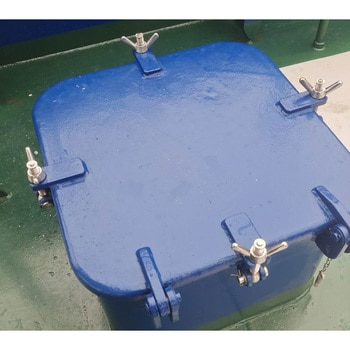

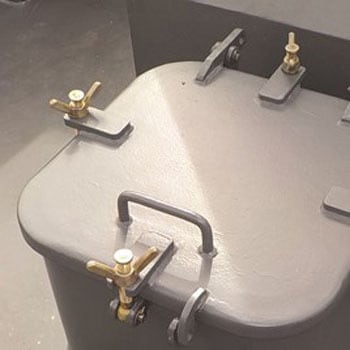

- 船の小形ハッチカバーなど

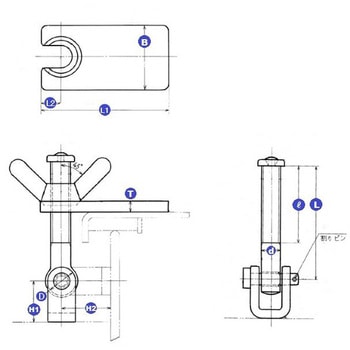

- 寸法L(mm)
- 120
- 寸法L1(mm)
- 119
- 寸法D(mm)
- 36
- 寸法B(mm)
- 50
- 寸法l(mm)
- 85
- 寸法L2(mm)
- 19
- 寸法T(mm)
- 16
- 寸法H1(mm)
- 35
- 寸法H2(mm)
- 40
- ボルト径d
- M20
- 内容量
- 1組
注意
※(1)JIS「F2312：船用ちょう形締付金物」に準拠しています。※(2)一組の内容は、蝶ボルト(ナット部、蝶ナット、ナット止め)、コの字金具、プレート(受金)になります。
※(3)プレート(受金)の形状は「AS型」のみになります。
※(4)蝶ナット、ボルト部の規格は「メートル並目」になります。
