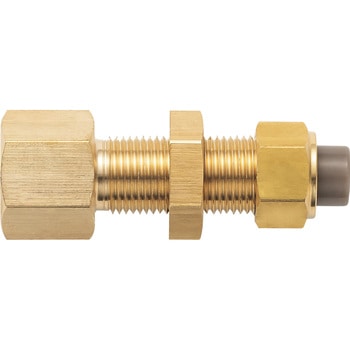

黄銅製継手(ミリ系列) 隔壁メスユニオン
黄銅継手(ミリ系列)は日本工業規格JIS B8381「空気圧管継手」に適合します。
チューブインサート部を持ちスリーブ・袋ナットで締込む機構ですので確実な接続ができます。
チューブが破壊するまで接続部分に異常がない仕様です。
R(PT) ネジサイズ別のカラーネジシールつきです。
- 用途
- 空気圧配管用
水圧配管用
油圧配管用
- トラスコ品番
- 383-0492
- 材質
- 黄銅
- 接続口径
- Rc3/8
- 使用温度範囲(℃)
- -20～60(空気)、0～60(水)、-20～60(油)、-20～60(有機溶剤)
- 六角対辺(mm)
- 22【取付けナット】19【本体】22
- 使用流体
- 空気、水、油、有機溶剤
- 適合チューブ内径(Φmm)
- 6.5
- 適合チューブ外径D(Φmm)
- 10
- RoHS指令(10物質対応)
- 対応
- 内容量
- 1個
注意
※使用流体が空気の場合+80℃まで水・油の場合は+70℃までご使用頂けますが、別売の金属スリーブをご使用下さい。※凍結させないで下さい。
※適用チューブ以外をご使用の場合の外径精度はナイロン±0.1mm以内ウレタン±0.15mm以内のもので真円度は最大外径-最小外径が0.2mm以内のチューブをご使用下さい。
