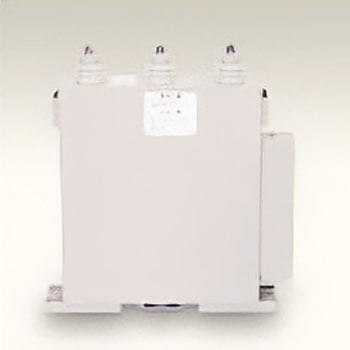

進相コンデンサ設備 油入自冷式

仕様●%リアクタンス：L=6% 寸法H(mm)- 定格電圧(V)234 寸法A(mm)- 寸法D(mm)- 寸法E(mm)- 温度上昇- 寸法B(mm)- 寸法M(mm)- 機能放電性：印加電圧開放後3分間で75V以下 寸法G(mm)- 相数- 塗装色マンセル5Y7/1 保護機能保安性：JIS C 4901 を満足します 温度特性使用周囲温度-25℃～45℃(24時間平均の最高35℃以下、1年間平均の最高25℃以下) 許容電圧範囲(最大)定格電圧×1.10倍(24時間のうち8時間以内)、定格電圧×1.15倍(24時間のうち30分以内)、定格電圧×1.20倍(5分以内)、定格電圧×1.30倍(1分以内)、但し、1.15倍を越える電圧の印加は寿命を通じて200回を超えてはならない 使用場所屋内用 標高2000m以下 但し、湿度85%以下を確保の場合、屋外キュービクル内に設置可 強度- RoHS指令(10物質対応)対応 許容電流(最大)定格電流の130%(容量の実測値が許容差内でプラス側のものは、その分だけ増加します) 耐電圧(kV)端子相互間 0.505(定格電圧の2.15倍) 2秒以上、端子一括～ケース間 3 10秒 容量許容差(%)定格容量に対し-5～10(相間不平衡率108%以下) 油量(L)- 損失係数0.2%以下(常温) 制御回路電圧(V)220 内容量1個
