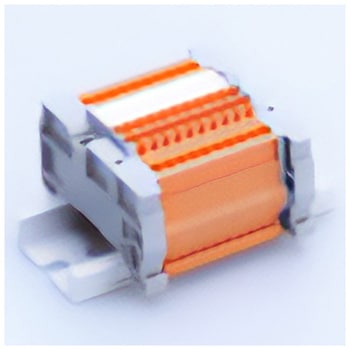

組端子台
3.5mmピッチ～の豊富なラインアップ
嵌合構造により導電部分の間違った向い合せの組立てを防止
開放ボタン付きでリリースが容易
スプリングロック式のため、電線のフェルール処理で差し込むだけのプッシュイン簡単結線
振動に強く、増し締め不要
IEC35mmレール(DIN35mmレール)に装着可能
本体、側板はUL認定樹脂の採用により高難燃性(UL94V-0)
レール取付後も中間板の追加取付け、取外しが可能
- 材質
- 絶縁本体：66ナイロン樹脂 UL94 V-0、導電板：銅、スプリング：SUS、記名板：PVC(白)、ボタン：66ナイロン樹脂 UL94 V-0
- 形状
- 1段
- 色
- 橙
- 取付方式
- DIN35mm
- 定格絶縁電圧(V)
- AC・DC 500
- 端子間ピッチ(mm)
- 3.5
- 温度上昇
- 導電金具の温度上昇値35℃以下
- 準拠規格
- JIS C 8201―7―1 NECA C 2811(旧JIS C 2811)
- 電線仕様-太さ(mm2)
- (JIS)1.5
- 定格インパルス耐電圧(kV)
- 6～8
- 定格通電電流(A)
- 17
- 結線方式
- スプリングロック
- 使用環境条件
- 周囲温度-25℃～+60℃(氷結又は、結露しないこと)相対湿度45～85%
- 適合圧着端子
- DIN46228-4準拠
- 絶縁抵抗
- 各充電部相互間及び各充電部と取付金属板間で200MΩ以上(DC500Vメガにて)
- 構成部品
- 中間板：VTX-1.5/2、側板：VTX-1.5/2E・VTX-1.5/2E1、記名板：AM-10、レール：DAV4、止め金具：SDV-3
- 電線むき長さ(mm)
- 10～11
- 耐電圧(V)
- 商用周波：3000/1分間
- 内容量
- 1個
