ユニオンエルボ
一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。
機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)
- 用途
- チューブとチューブの接続(同径)
ウレタンまたはナイロンチューブ用
- 材質
- 【金属本体】黄銅+ニッケルメッキ、【樹脂本体】ポリブチレンテレフタレート(PBT)、【開放リング】ポリアセタール(POM)
- 形状
- ユニオンエルボ
- 色
- 開放リング：ホワイト、樹脂本体：ライトグレー
- 質量(g)
- 7.1
- 最高使用圧力(MPa)
- 1

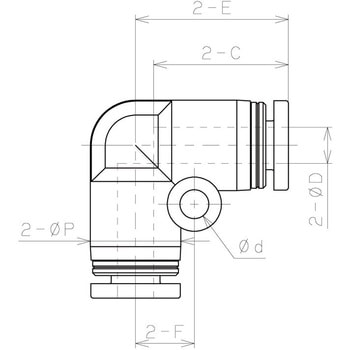

- 寸法F(mm)
- 8
- 寸法E(mm)
- 20.1
- 寸法C(mm)
- 17
- 寸法d(Φmm)
- 3.2
- 使用流体
- 空気、水(条件有)
- 寸法P(Φmm)
- 12.5
- RoHS指令(10物質対応)
- 対応
- チューブ外径(inch)
- 1/4
- 内容量
- 1袋(10個)
注意
※使用流体が水の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。一般水道水は使用可能です。インサートリングを必ず装着してください。汎用管継手 の新着商品
