鍋屋バイテック会社 ラッチレバー 水平レバータイプ・下方向締めつけ・背面取りつけ (ステンレス製)

・スパイラルラッチを利用した締結用のレバー。下方向への締めつけが無段階に調整できます。
・あらゆるポジションで強力にワークをクランプ。すばやく、確実な操作が可能です。
・水平レバータイプ。上部スペースに制限がある場合に適しています。

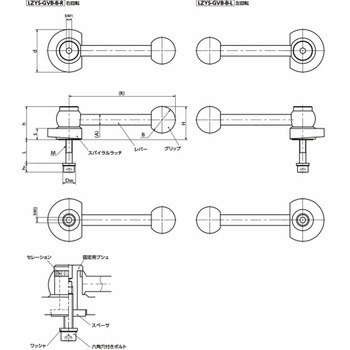

・相手部材をはさみ込むようにして、背面から六角穴付きボルトで取りつけます。固定用ブシュの内部にねじ穴がない場合でも使用できます。
・六角穴付きボルトは豊富なねじ長さをラインアップ。取りつける相手部材に適した長さを選択できます。
・グリップ以外はステンレス製。
・商品記号により、回転方向が選択できます。
LZYS-GVB-B-R：右回転 / LZYS-GVB-B-L：左回転
<使用上の注意>

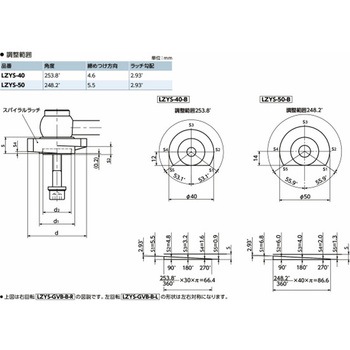

・固定用ブシュへのねじ込み深さは、最大5mmです。使用可能な相手部材の厚みはL寸法-5～0です。相手部材がL寸法を超える場合には、ラッチレバーを固定できません。
