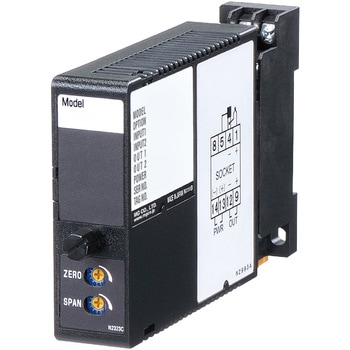

カップル変換器(アナログ形)

主な機能と特長
熱電対(サーモカップル)入力用
5折れ線リニアライズ、バーンアウト(断線時出力振切れ)付
冷接点測定精度が極めて高い冷接点センサの構造
高速応答形を用意
ワールド電源を用意
密着取付可能

用途: アプリケーション例
測定温度範囲が狭いとき(冷接点温度誤差が少ないため)
入力側補償導線が長距離のとき(バーンアウト検出電流が少ないので、長距離配線してもゼロドリフトが少ない)
電気炉(ヒータ用200V AC電源が高温時に炉壁からリークしても絶縁可能)
バーンアウトなし形を使用して、1本の熱電対に記録計とM2TSとを並列接続

仕様: 標準応答形 0.5s以下、バーンアウト上方、CE、UKCA、UL適合なし
取付: 壁またはDINレール取付
質量(g): 150
使用温度範囲(℃): -5～+55
耐電圧: 入力-出力-電源-大地間：2000V AC 1分間
精度: 基準精度：±0.4%(R、S、PRは400℃以上、Bは770℃以上)、冷接点補償精度：25±10℃において：K、E、J、T、N熱電対：±0.5℃/S、R、PR熱電対：±1℃
接続方式: M3ねじ端子接続(締付トルク 0.8N・m)
寸法(幅W×奥行D×高さH)(mm): 23×124×76
絶縁抵抗(MΩ): 100以上/500V DC
温度係数: ±0.015%/℃(Bは770℃以上)
電源電圧変動: ±0.1%/許容電圧範囲
RoHS指令(10物質対応): 対応
使用湿度範囲(%RH): 30～90(結露しないこと)
時間(s): バーンアウト時間：10s以下
内容量: 1個

242種類すべて表示中

注文コード

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

M2TS-4A-M2/N

J(IC)入力レンジ：0～50℃

4～20mA DC(負荷抵抗 750Ω以下)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-R/N

J(IC)入力レンジ：0～50℃

4～20mA DC(負荷抵抗 750Ω以下)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-M/N

J(IC)入力レンジ：0～50℃

0～10V DC(負荷抵抗 10kΩ以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-M2/N

J(IC)入力レンジ：0～50℃

0～10V DC(負荷抵抗 10kΩ以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-R/N

J(IC)入力レンジ：0～50℃

0～10V DC(負荷抵抗 10kΩ以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-M/N

J(IC)入力レンジ：0～50℃

1～5V DC(負荷抵抗 5000Ω以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-M2/N

J(IC)入力レンジ：0～50℃

1～5V DC(負荷抵抗 5000Ω以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-R/N

J(IC)入力レンジ：0～50℃

1～5V DC(負荷抵抗 5000Ω以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-M/N

T(CC)入力レンジ：0～100℃

4～20mA DC(負荷抵抗 750Ω以下)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-M2/N

T(CC)入力レンジ：0～100℃

4～20mA DC(負荷抵抗 750Ω以下)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-R/N

T(CC)入力レンジ：0～100℃

4～20mA DC(負荷抵抗 750Ω以下)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-M/N

T(CC)入力レンジ：0～100℃

0～10V DC(負荷抵抗 10kΩ以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-M2/N

T(CC)入力レンジ：0～100℃

0～10V DC(負荷抵抗 10kΩ以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-R/N

T(CC)入力レンジ：0～100℃

0～10V DC(負荷抵抗 10kΩ以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-56-M/N

T(CC)入力レンジ：0～100℃

1～5V DC(負荷抵抗 5000Ω以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-56-M2/N

T(CC)入力レンジ：0～100℃

1～5V DC(負荷抵抗 5000Ω以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-56-R/N

T(CC)入力レンジ：0～100℃

1～5V DC(負荷抵抗 5000Ω以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-M/N

J(IC)入力レンジ：0～100℃

4～20mA DC(負荷抵抗 750Ω以下)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-M2/N

J(IC)入力レンジ：0～100℃

4～20mA DC(負荷抵抗 750Ω以下)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-R/N

J(IC)入力レンジ：0～100℃

4～20mA DC(負荷抵抗 750Ω以下)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-M/N

J(IC)入力レンジ：0～100℃

0～10V DC(負荷抵抗 10kΩ以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-M2/N

J(IC)入力レンジ：0～100℃

0～10V DC(負荷抵抗 10kΩ以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-R/N

J(IC)入力レンジ：0～100℃

0～10V DC(負荷抵抗 10kΩ以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-M/N

J(IC)入力レンジ：0～100℃

1～5V DC(負荷抵抗 5000Ω以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-M2/N

J(IC)入力レンジ：0～100℃

1～5V DC(負荷抵抗 5000Ω以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-R/N

J(IC)入力レンジ：0～100℃

1～5V DC(負荷抵抗 5000Ω以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-M/N

T(CC)入力レンジ：0～120℃

4～20mA DC(負荷抵抗 750Ω以下)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-M2/N

T(CC)入力レンジ：0～120℃

4～20mA DC(負荷抵抗 750Ω以下)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-R/N

T(CC)入力レンジ：0～120℃

4～20mA DC(負荷抵抗 750Ω以下)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-M/N

T(CC)入力レンジ：0～120℃

0～10V DC(負荷抵抗 10kΩ以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-M2/N

T(CC)入力レンジ：0～120℃

0～10V DC(負荷抵抗 10kΩ以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-R/N

T(CC)入力レンジ：0～120℃

0～10V DC(負荷抵抗 10kΩ以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-56-M/N

T(CC)入力レンジ：0～120℃

1～5V DC(負荷抵抗 5000Ω以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-56-M2/N

T(CC)入力レンジ：0～120℃

1～5V DC(負荷抵抗 5000Ω以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-56-R/N

T(CC)入力レンジ：0～120℃

1～5V DC(負荷抵抗 5000Ω以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-M/N

J(IC)入力レンジ：0～150℃

4～20mA DC(負荷抵抗 750Ω以下)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-M2/N

J(IC)入力レンジ：0～150℃

4～20mA DC(負荷抵抗 750Ω以下)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-4A-R/N

J(IC)入力レンジ：0～150℃

4～20mA DC(負荷抵抗 750Ω以下)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-M/N

J(IC)入力レンジ：0～150℃

0～10V DC(負荷抵抗 10kΩ以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-M2/N

J(IC)入力レンジ：0～150℃

0～10V DC(負荷抵抗 10kΩ以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-44-R/N

J(IC)入力レンジ：0～150℃

0～10V DC(負荷抵抗 10kΩ以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-M/N

J(IC)入力レンジ：0～150℃

1～5V DC(負荷抵抗 5000Ω以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-M2/N

J(IC)入力レンジ：0～150℃

1～5V DC(負荷抵抗 5000Ω以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-46-R/N

J(IC)入力レンジ：0～150℃

1～5V DC(負荷抵抗 5000Ω以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-M/N

T(CC)入力レンジ：0～150℃

4～20mA DC(負荷抵抗 750Ω以下)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-M2/N

T(CC)入力レンジ：0～150℃

4～20mA DC(負荷抵抗 750Ω以下)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-5A-R/N

T(CC)入力レンジ：0～150℃

4～20mA DC(負荷抵抗 750Ω以下)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-M/N

T(CC)入力レンジ：0～150℃

0～10V DC(負荷抵抗 10kΩ以上)

85～264V AC(許容範囲 85～264V AC、47～66Hz)
(付加コード(規格適合)は「/N」のみ選択可能です。)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-M2/N

T(CC)入力レンジ：0～150℃

0～10V DC(負荷抵抗 10kΩ以上)

100～240V AC(許容範囲 85～264V AC、47～66Hz)
(UL認定品は90～264V AC)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

M2TS-54-R/N

T(CC)入力レンジ：0～150℃

0～10V DC(負荷抵抗 10kΩ以上)

24V DC(許容範囲 ±10%、リップル含有率 10%p-p以下)

￥54,000

￥53,980

￥59,378(税込)

8日以内出荷

メーカー直送

各品番毎の詳細は注文コードをクリックしてください
