KQL23-M5 エルボ KQL SMC 00611046

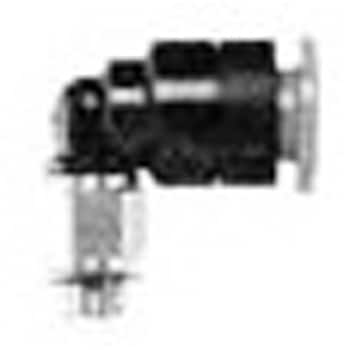

※サンプル画像(詳細は各品番の仕様をご確認ください)

SMC

エルボ KQL

(1件のレビュー)
取扱い終了
お気に入りに追加
内容量1袋(10個) 注文コード00611046 品番KQL23-M5
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
この商品は51種類から選べます 他の種類を見る

めねじ部からの直角方向の配管に使用。最も一般的な機種。

材質
ボディ：C3604、PBT、PP
打込みハーフ：C3604(ねじ部)
チャック：SUS304
ガイド：SUS304、C3604、PBT
コレット、リリースブッシュ：POM
パッキン、Oリング：NBR
ガスケット：SUS304、NBR
色
ボディ：黒色
リリースブッシュ：青色
有効断面積(mm2)
ナイロン：2.6
ウレタン：2.2
寸法A(mm)14.3 寸法D1(Φmm)8.5(最大径) 寸法D2(Φmm)- 寸法H(mm)7 (六角対辺) 寸法L1(mm)15.3 寸法L2(mm)13.2 寸法M(mm)12.7 適合チューブ外径(Φmm)3.2 使用流体空気・水 接続ねじM5×0.8 質量(g)2.5 使用圧力範囲-100kPa〜1MPa 適合チューブ材質：ナイロン、ポリウレタン 保証耐圧力(MPa)3.0 周囲温度および使用流体温度(℃)-5〜60、水の場合：0〜40(凍結なきこと)
注意
※寸法AはRねじのねじ込み後の参考寸法です。
