- 適合チューブ外径(Φmm)
- 6
- 寸法A(mm)
- 29.5
- 寸法B(Φmm)
- 13
- 二面幅H1(mm)
- 17
- 二面幅H2(mm)
- 17
- チューブ挿入長さ(mm)
- 16.3
- 質量(g)
- 30.5

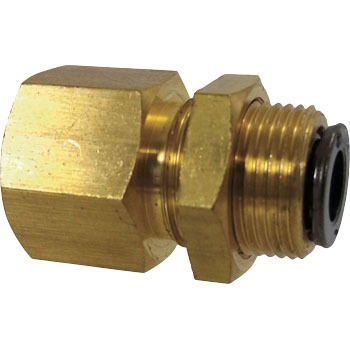

- 形状
- フィメイルバルク
- 材質(本体)
- C3604(黄銅)
- 使用温度範囲(℃)
- -5～60
- 最高使用圧力(圧縮空気)(MPa)
- 1
- 接続ねじ
- 1/4
- 材質(ねじ部)
- C3604(黄銅)
- 使用流体
- 圧縮空気、真空
- 適合チューブ
- TE、TP、MTP(ポリウレタンチューブ)、TN(ナイロンチューブ)
- 材質(Oリング)
- NBR(二トリルゴム)
- 使用真空圧力(kPa)
- -100
- 接続ねじ種類
- Rc
