標準電源基板単体タイプ

Name: 標準電源基板単体タイプ
Brand: コーセル
SKU: 8493405
Price: 19485 JPY
Availability: Discontinued

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個注文コード08493405 品番LDA300W-15-SNF

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)￥24,500

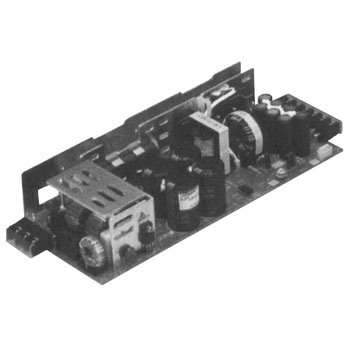

基板単体(ガラスコンポジット採用)
ワイド入力電圧AC85～132V/AC170～264V自動切換。
突入電流防止回路、過電流、過電圧保護回路付
小型、低価格

仕様

リモートセンシング：可能
ファン付

使用温度範囲(℃)

-10～+70(結露なし)
(取付方法、カバー有無で異なります)

定格入力電流(A)

7.5typ(lo=100%、ACIN 100V)
4.5typ(lo=100%、ACIN 200V)

突入電流(A)

15/30typ(1次/2次サージ電流)(lo=100%、再投入間隔3秒以上、ACIN 100V)
30/30typ(1次/2次サージ電流)(lo=100%、再投入間隔3秒以上、ACIN 200V)

絶縁耐圧

入力-出力：AC3000V 1分間カットオフ電流=10mA、DC500V 50MΩ min(常温)
入力-FG：AC2000V 1分間カットオフ電流=10mA、DC500V 50MΩ min(常温)
出力-FG：AC500V 1分間カットオフ電流=100mA、DC500V 50MΩ min(常温)

EMI規格

FCC-B 準拠
VCCI-B 準拠
CISPR22-B、EN55022-B 準拠

定格入力効率(%)

81typ(ACIN 100V)
84typ(ACIN 200V)

リップルノイズ(mVp-p)

0～+50℃：150(max)
-10～0℃：180(max)

リップル(mVp-p)

0～+50℃：120(max)
-10～0℃：160(max)

保持時間(ms)

10typ(ACIN 85V、lo=100%)
20typ(ACIN 100V、lo=100%)

質量(kg)約1(端子台・シャーシ・カバー・ファンは含まず) 規格雑音端子電圧：FCC-B、VCCI-B、CISPR22-B、EN55022-B 準拠漏洩電流0.75mA max(60Hz、UL、CSA、VDE、電安法の各測定方法による) 定格出力電流(A)22 入力電圧(V)AC85～132 / 170～264 1Φ 外形寸法(幅W×高さH×奥行D)(mm)108×50×255(端子台・シャーシ・カバーは含まず) 保存温度(℃)-20～+75(結露なし) 冷却方式強制空冷使用湿度範囲20～90%RH(結露なし) 入力周波数(Hz)47～440 安全規格UL60950-1、C-UL、EN60950-1、EN50178、電安法準拠衝撃196.1m/s²(20G) 11ms X、Y、Z 方向各1回振動10～55Hz 19.6m/s²(2G) 周期3分 X、Y、Z 方向各1時間最大出力電力(W)330 出力電圧可変範囲(V)5、9、12、15、18、24、30、48V ±10% 定格出力電圧(V)15 過電流保護定格電流の105%minで動作、自動復帰保存湿度(%)20～90RH(結露なし) 静的入力変動(mV)60(max) 静的負荷変動(mV)120(max) 経時ドリフト(mV)60(max)(周温25℃。定格入出力にて入力電圧印加後30分～8時間の変化) 起動時間(ms)200(max)(ACIN 100V、lo=100%) 周囲温度変動(mV)180max 過電圧保護定格電圧の115～140%で動作

注意

※本製品は面実装部品を搭載しています。基板にねじれ、衝撃などのストレスを与えないよう注意願います。
