- 用途
- ワンタッチ管継手からのチューブ取り出し方向の90度変更に使用ストリートエルボと同時に使用し立体配管可能。
- 寸法A(mm)
- 44.2
- 寸法D1(Φmm)
- 18.5
- 寸法D2(Φmm)
- 14
- 寸法L1(mm)
- 21.5
- 寸法L2(mm)
- 52
- 寸法M(mm)
- 17
- 適合管継手d(Φmm)
- 12

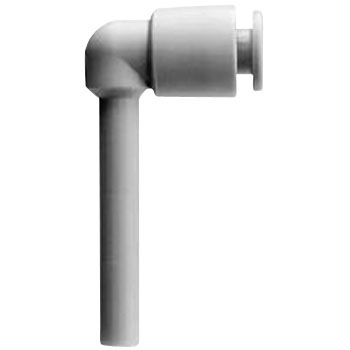

- 形状
- ロングストリートエルボ
- 適合チューブ外径(Φmm)
- 12
- 使用流体
- 水/空気
- 最高使用圧力(MPa)
- 1
- 色
- リリースブッシュ/ライトグレー
- 質量(g)
- 8.4
- 使用温度範囲(℃)
- -5～60、水の場合：0～40(凍結なきこと)
- 使用圧力範囲(MPa)
- -0.1～1
- 保証耐圧力(MPa)
- 3
- 色(ボデー)
- 黒色
