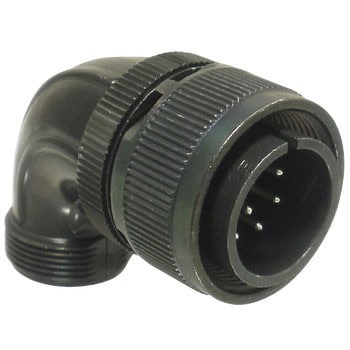

※サンプル画像(詳細は各品番の仕様をご確認ください)

N/MS3108B20-27P ライトアングルプラグ/ソケットインサート JAE(日本航空電子工業) 34972052 N/MS3108B20-27P ライトアングルプラグ/ソケットインサート JAE(日本航空電子工業) 34972052

ライトアングルプラグ/ソケットインサート

商品レビューを投稿する
返品不可
お気に入りに追加
内容量1個 極数14 シェルサイズ20 配列番号20-27 注文コード34972052 品番N/MS3108B20-27P
大変申し訳ございませんが、只今品切れしております。
入荷は未定です。
参考基準価格(税別)オープン 販売価格(税込) ¥1,978
販売価格(税別)
1,798
この商品は極数・シェルサイズ・配列番号など78種類から選べます 他の種類を見る

N/MSシリーズコネクタは、通常環境条件下でご使用いただける汎用性豊かな丸型コネクタ(半田付結線式)です。

材質/仕上
(シェル、バレル、カップリングナット、エンドベル、アッセンブリナット)アルミ合金/亜鉛メッキ
(インシュレータ)合成樹脂
(コンタクト)銅合金/銀メッキ
(リティニングリング)銅合金/亜鉛メッキ
用途
ケーブル端に付けて、レセプタクルと嵌合。
ケーブル引出口が嵌合軸に対し直角方向に曲っています。
シェルサイズ20 極数14 コンタクト形状メス 配列番号20-27 寸法L(mm)77以下 トラスコ品番418-0330 形状アングル 種類丸型 使用温度範囲(℃)-55〜+125 定格電圧(V)AC500/DC700 寸法A(mm)1-1/4-18UNEF-2B 定格電流(A)13 寸法W(mm)9.52以上 仕上(コンタクト接触部)銀めっき 寸法M(mm)60.7(±0.8) 寸法U(mm)33.7(±0.8) 寸法V(mm)1-3/16-18UNEF-2A 寸法Q(Φmm)37.3(±0.8) 結合方式ねじ コンタクトサイズ#16 RoHS指令(10物質対応)対応 嵌合相手コネクタN/MS3102A、N/MS3101B 結線方法はんだ
