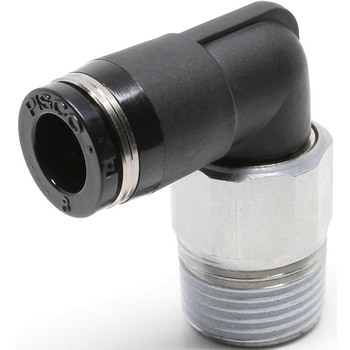

RL8-03 ロータリージョイント エルボ PISCO(ピスコ) 回転部配管用タイプ 空気 R チューブ外径8mm 1個 RL8-03 35313467



RL8-03 ロータリージョイント エルボ PISCO(ピスコ) 35313467 RL8-03 ロータリージョイント エルボ PISCO(ピスコ) 35313467
PISCO(ピスコ)

ロータリージョイント エルボ

(1件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
全17種類を一覧で見る
内容量 1個 注文コード 35313467 品番 RL8-03
参考基準価格(税別)￥2,475 販売価格(税込) ￥1,758
販売価格(税別)
￥1,598

一般空気圧配管の揺動部、回転部用ワンタッチ継手
回転部にはベアリングを使用
揺動部、回転部に最適

材質
金属本体/黄銅+クロムメッキ
ガイドリング/黄銅+ニッケルメッキ
樹脂本体/ポリブチレンテレフタレート(PBT)
開放リング/ポリアセタール(POM)
ロック爪/ステンレス
チューブ/ポリウレタン・ナイロン等
弾性体スリーブ/ニトリルゴム(NBR)
Oリング/フッ素ゴム
寸法A(mm)12 寸法B(mm)30.5 寸法C(mm)18.2 寸法E(mm)25.7 寸法L(mm)31.4 寸法P(Φmm)14.5 対辺H(mm)17 形状エルボ チューブ外径(Φmm)8 使用流体空気 最高使用圧力(MPa)1 接続ねじ種類R 接続ねじ3/8 用途ねじとチューブの接続 仕様管用テーパネジ：シーロック加工 質量(g)41 タイプ回転部配管用タイプ 使用温度範囲(℃)0〜60(凍結なきこと) 有効断面積(mm2)16.5 許容回転数(min-1[r.p.m])400 トルク(gcm)(空転)150 使用真空圧力(kPa)-100
注意
※テーパーネジタイプのL寸法は、ねじ締付け後の参考寸法です。
