寸法A(mm)16
寸法B(mm)50
寸法D(mm)20
寸法E(mm)16
寸法F(mm)10.8
寸法K(mm)10
寸法L(mm)21.3
寸法R(mm)0.6(Max)
寸法T(mm)8
寸法Vf6(mm)15
寸法d(mm)10.5
寸法h(mm)21
寸法t'(mm)2.5
寸法t(mm)2
材質(アイドラーピン)S45C、(ボルト)SCM435、(ナット)普通鋼、(平ワッシャ)SS400、(スプリングワッシャ)SWRH57

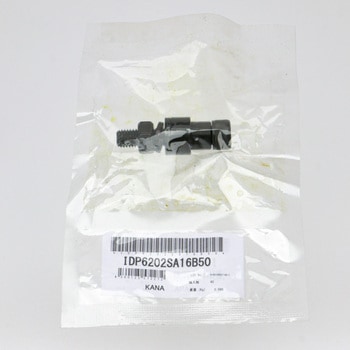

タイプIDP6202
ピン形式シングル
表面処理黒染(四三酸化鉄皮膜)
ねじ寸法MM10
適合ベアリング6202ZZ(巾Y=11)
最大許容荷重(N)999
