仕様
コンタクト数 = 30
コンタクト材質 = リン酸銅
ピッチ = 0.5mm
取り付けタイプ = 表面実装
ジェンダー = メス
端子タイプ = ZIF上接点
ボディ向き = ライトアングル
定格電流 = 500mA
定格電圧 = 50 V ac/dc
行数 = 1
コンタクトめっき = 銅の上に錫
最低使用温度 = -25℃

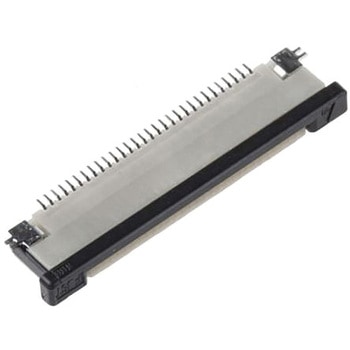

品番xxFLZ-SM2-TBは標準構成です。 品番xxFLZ-RSM2は逆構成です。. JST 0.5 mm FLZシリーズFFC / FPCコネクタ. 省スペースのFLZシリーズFFC / FPC 0.5 mmピッチコネクタです。 FLZシリーズFFC / FPC SMTコネクタの高さは基板上わずか2.00で、狭いスペースで相互接続が可能です。 FLZシリーズ0.5 mm FFC / FPCコネクタは、ゼロ挿入力(ZIF)機構を備えており、摩耗耐性が高く、コネクタの寿命が長くなっています。 コネクタハウジングは、耐熱プラスチック製なので、このコネクタSMTはリフローハンダに対応します。 インライン表面実装テイルで検査が簡単です。 FLZ 0.5 mm FFC / FPCコネクタは、標準構成と逆構成があり、柔軟な設計に対応します。 標準構成のコネクタは、かん合面が上向きのFFC / FPCに対応します。 逆構成のコネクタは、かん合面が下向きのFFC / FPCに対応します。. 特長と利点:. コンパクトな省スペース設計 耐摩耗性を向上させるゼロ挿入力機構 リフローはんだ対応の耐熱熱可塑性ハウジング 検査が簡単なインライン表面実装テイル 柔軟な設計に対応する標準構成と逆構成の2種類を用意
RoHS指令(10物質対応)対応
