- 有効断面積(mm2)
- (ナイロン)4.5
(ウレタン)4.5 - ねじ規格
- 取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)
- 用途
- 両側90度方向のめねじ部からの分岐配管に使用。
- 寸法A(mm)
- 15.9
- 寸法D1(Φmm)
- 8.2
- 寸法D2(Φmm)
- 7
- 寸法L1(mm)
- 15.4
- 寸法L2(mm)
- 14.8
- 寸法M(mm)
- 13.3
- 六角対辺H(mm)
- 7
- 適合チューブ外径(Φmm)
- 4
- ねじの種類
- M
- 管接続口径
- M5×0.8
- 接続ねじ
- M5×0.8
- 形状

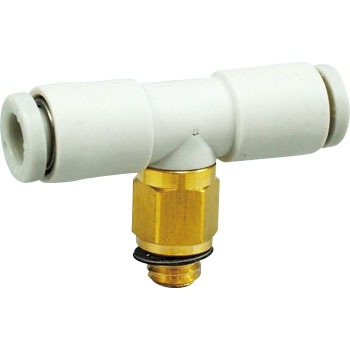

- チーズユニオン
- 色
- ボディー：白色系、リリースブッシュ：ライトグレー
- 質量(g)
- 3.9
- 材質(ねじ部)
- 黄銅
- 使用流体
- 空気、水
- 使用圧力範囲
- -100kPa～1MPa
- 保証耐圧力(MPa)
- 3
- 周囲温度および使用流体温度(℃)
- -5～60、水の場合：0～40(凍結なきこと)
- 最小穴径(mm)
- 2.5
