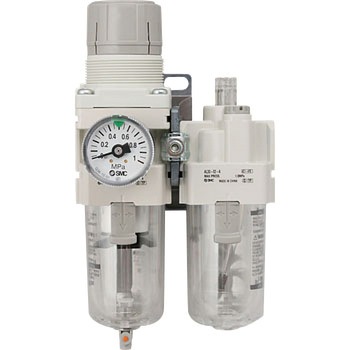

AC30A-02G-A モジュラタイプFR.L.コンビネーションAC20A-A～AC40A-A SMC 45342604

モジュラタイプFR.L.コンビネーションAC20A-A～AC40A-A

Name: モジュラタイプFR.L.コンビネーションAC20A-A～AC40A-A
Brand: SMC
SKU: 45342604
Price: 13178 JPY
Availability: Discontinued

商品レビューを投稿する

取扱い終了

お気に入りに追加

内容量1個注文コード45342604 品番AC30A-02G-A

大変申し訳ございませんが、この商品は取り扱いを終了いたしました。

参考基準価格(税別)￥12,930

この商品は140種類から選べます他の種類を見る

・視認性&耐環境性向上
・作業性向上
エレメントとケースの一体化により手元でのエレメント交換が可能に。
・メンテナンススペース削減：最大46%減
・レギュレータ：設定圧力0.05～0.85MPa、0.02～0.2MPa
・選べる圧力計
角形埋込式圧力計、丸形圧力計、デジタル圧力スイッチ

寸法A(mm)110.2 寸法B(mm)115.1 寸法C(mm)83.5 寸法E(mm)30 寸法F(mm)55.1 寸法G(mm)80 寸法H(Φmm)37.5 寸法J(mm)30.5、(丸形圧力計)65 寸法M(mm)41 寸法Q1(mm)35 寸法Q2(mm)- 寸法R(mm)7 寸法S(mm)14 寸法U(mm)4 寸法V(mm)41 設定圧力(MPa)0.05～0.7 設定圧力範囲(MPa)0.05～0.7 ねじの種類Rc 管接続口径1/4 圧力計丸形圧力計(リミットインジケータ付) 排気機構リリーフタイプ流れ方向左→右オートドレン仕様オートドレンなし仕様丸形圧力計付(リミットインジケータ付) 全長(mm)198.6 質量(kg)0.82 ボディサイズ30 構成機器エアフィルタ(AF30-A)+レギュレータ(AR30-A)+ルブリケータ(AL30-A) 構造リリーフタイプ最高使用圧力(MPa)1.0 材質(ケース)ポリカーボネート使用流体空気排気方式リリーフタイプ保証耐圧力(MPa)1.5 推奨使用油タービン油1種(ISO VG32) 圧力計接続口径1/8 周囲温度および使用流体温度(℃)-5～60(凍結なきこと) ケースガードなし設定圧力単位MPa 寸法P11/4・3/8 寸法P21/8 ケースポリカーボネートケースルブリケータ油排出口ドレンコックなしフィルタレギュレータドレン排出口ドレンコック付
