omron(オムロン)

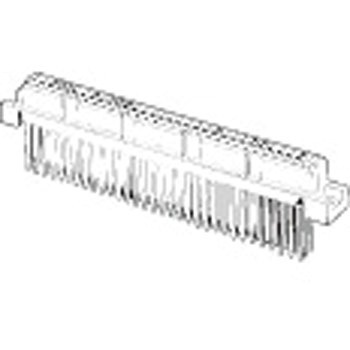

DINコネクタ(ツイン・コンタクトタイプ) XC5
(1件のレビュー)
取扱い終了
極数
48
100
20
32
44
50
46
64
48
64(中ヌキ)
96
32(中ヌキ)
端子形状
ラッピングストレート端子
ディップL形端子
ディップストレート端子
タイプ
3列配列タイプソケット DIN-Cタイプ(スタンダード)
3列配列タイプソケット DIN-Cタイプ(スタンダード)
3列配列タイプソケット DIN-Cタイプ(スタンダード)
3列配列タイププラグ DIN-Rタイプ(リバース)
2列配列タイププラグ DIN-Bタイプ(スタンダード)
2列配列タイプソケット DIN-Bタイプ(スタンダード)
2列配列タイププラグ DIN-Qタイプ(リバース)
2列配列タイプソケット DIN-Qタイプ(リバース)
3列配列タイプソケット DIN-Rタイプ(リバース)
全52種類を一覧で見る
内容量
1個
注文コード
46586312
品番
XC5D-4823
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
参考基準価格(税別)
オープン
種別
ソケット
タイプ
3列配列タイプソケット DIN-Cタイプ(スタンダード)
定格電圧(V)
AC300
極数
48
端子形状
ラッピングストレート端子
使用温度範囲(℃)
-55~+125(低温にて氷結しないこと)
寸法A(mm)
54.2
寸法F(mm)
-
寸法D(mm)
49.36
定格電流(A)
2
寸法E(mm)
42.3
寸法B(mm)
44.4
寸法C(mm)
38.1
材質(ハウジング)
ガラス入りPBT樹脂(UL94V-0)/灰色
絶縁抵抗(MΩ)
10
6
以上(DC 100Vにて)
接触抵抗(mΩ)
20以下(20mV以下、100mA以下にて)
材質(コンタクト)
(接触部)りん青銅/ニッケル下地金メッキ(0.4μm)、(端子部)りん青銅/ニッケル下地錫メッキ(2μm)
総合挿入力
極数×0.59N以下
耐電圧(V/min)
AC 1000(リーク電流1mA以下)
コーディングキー位置(端子No.)
5、12
挿抜耐久(回)
200
単体抜去力(N)
0.15以上(t=0.56mmテストゲージにて)
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
