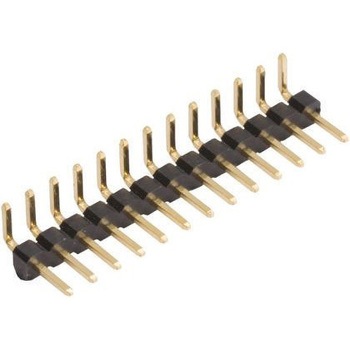

仕様Harwin M22 2.00 mm基板ピンヘッダコネクタ. M22シリーズ基板スルーホール及びSMT取り付けヘッダコネクタは2.00 mmピッチです。 これらのM22 2.00 mm基板ヘッダは、2列及び1列、垂直及びライトアングル構成の製品が用意されており、さまざまな用途で使える汎用ソリューションとなっています。 M22シリーズ分離型基板ヘッダの対応ピン長は3.5 mm 基板スルーホールとSMTヘッダのどちらのハウジングも高温熱可塑樹脂製で、同レベルのリフローはんだ付けに耐えます。 ハウジングにはキャステレーションがあるため、必要に応じて切断可能です。切断時には十分注意してください。 これらのM22 2.00 mm基板ヘッダコネクタは、M22シリーズの基板ソケット、ソケットハウジング、及びジャンパとかん合します。. 特長と利点:. 柔軟な設計に対応する複数の構成オプションと対応ピン長 リフローはんだ付けプロセスに耐える高温熱可塑樹脂ハウジング 必要に応じて小さく切断可能. 用途. これらのM22 2.00 mm基板ヘッダは、幅広い用途に使用でき、組み込みPC、マザーボード、及び電子システムでは、標準的なコネクタとしての地位を確立しています。 主な用途には、家庭用電化製品、通信、駆動及び制御、産業監視、パーソナルコンピューティングなどが挙げられます。
ピッチ(mm)2
シリーズM22
端子種別はんだ
定格電流(A)1
適合サイズ(mm)(ピン長)3.5
行数1
コンタクト数9
RoHS指令(10物質対応)対応
ボディ向きライトアングル
コンタクトめっき金
コネクタシステム基板対基板
