寸法A(mm)15
寸法B(mm)85.5
寸法C1(mm)20.2
寸法C2(mm)17
寸法E(mm)22.3
寸法J(mm)12.5
寸法L1(mm)40.3
寸法L2(mm)37
寸法P1(Φmm)17.5
寸法P2(Φmm)20
対辺H(mm)21

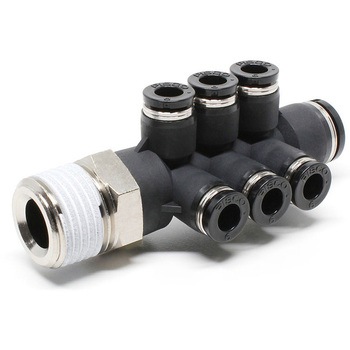

形状ブランチトリプルエルボ
使用流体空気、水(条件有)
最高使用圧力(MPa)1
接続ねじ種類R
接続ねじR1/2
用途ねじとチューブの接続
色開放リング/樹脂本体：ブラック
質量(g)78
タイプ標準タイプ
使用温度範囲(℃)0〜60(凍結なきこと)
寸法D1(Φmm)10
寸法D2(Φmm)6
寸法P3(Φmm)12.5
使用真空圧力(kPa)-100
RoHS指令(10物質対応)対応
