- 寸法A(mm)
- 11
- 寸法D(mm)
- 9.8
- 寸法L1(mm)
- 17.2
- 寸法L2(mm)
- 26.7
- 寸法L6(mm)
- 17.2
- 寸法L7(mm)
- 43.9
- 寸法L8(mm)
- 24.9
- チューブ挿入長さF(mm)
- 13
- 二面幅(H×Φ)(mm)
- 14×15.4

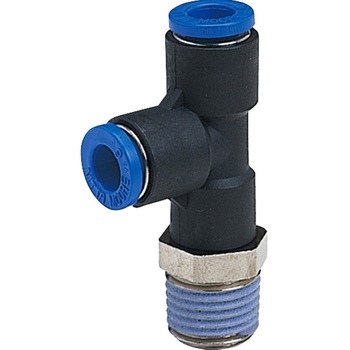

- 形状
- サービスティー
- 適合チューブ外径(Φmm)
- 4
- 使用流体
- 空気、水
- 最高使用圧力(MPa)
- 1
- 質量(g)
- 18
- タイプ
- ミリサイズ
- 使用温度範囲(℃)
- 【空気】-20～+80【水】0～+40
- シリーズ
- プッシュワンEシリーズ
- 有効断面積(mm2)
- 4
- 寸法d1(mm)
- 7
- 最小内径(Φmm)
- 3
- ねじ寸法T
- R1/4
- 負圧性能(kPa)
- -99.975
