19ページ目: STMicroのすべての商品

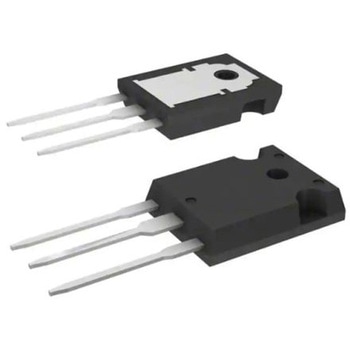

実装タイプ = スルーホールパッケージタイプ = TO-247最大連続 順方向電流 = 30Aピーク逆繰返し電圧 = 60Vダイオード構成 = コモンカソードペア2組整流タイプ = ショットキー整流器ダイオードタイプ = ショットキーピン数 = 3最大順方向降下電圧 = 1.05V1チップ当たりのエレメント数 = 2ダイオードテクノロジー = ショットキースイッチモード電源及びその他の電力コンバータに適した高電圧デュアルショットキー整流器です。TO-247 にパッケージされたこのデバイスは、中電圧動作、特に低スイッチング損失と低ノイズが求められる高周波数回路での使用を想定しています。無視できるスイッチングロス 低静電容量 低順方向電圧降下 高逆アバランシェサージ機能

定格平均オン電流 = 16A実装タイプ = スルーホールパッケージタイプ = TO-220AB最大ゲートトリガー電流 = 10mA繰返しピーク逆方向電圧 = 800Vサージ電流レーティング = 168Aピン数 = 3最大ゲートトリガー電圧 = 1.3V繰返しピーク順方向抑止電圧 = 600V最大保持電流 = 15mA寸法 = 10.4 x 4.6 x 15.9mm長さ = 10.4mm幅 = 4.6mm高さ = 15.9mm動作温度 Max = +125 ℃VTRIAC、16 → 20 A、STMicroelectronics

実装タイプ = スルーホールパッケージタイプ = TO-220AC最大連続 順方向電流 = 8Aピーク逆繰返し電圧 = 600Vダイオード構成 = シングル整流タイプ = スイッチングダイオードタイプ = 整流器ピン数 = 2最大順方向降下電圧 = 2.9V1チップ当たりのエレメント数 = 1ダイオードテクノロジー = シリコンジャンクションピーク逆回復時間 = 45nsピーク非繰返し順方向サージ電流 = 80A整流ダイオード、4 A → 9 A、STMicroelectronics

定格平均オン電流 = 8A実装タイプ = 表面実装パッケージタイプ = D2PAK (TO-263)最大ゲートトリガー電流 = 35mA繰返しピーク逆方向電圧 = 600Vサージ電流レーティング = 84Aピン数 = 3最大ゲートトリガー電圧 = 1.3V繰返しピーク順方向抑止電圧 = 600V最大保持電流 = 35mA寸法 = 10.28 x 9.35 x 4.6mm長さ = 10.28mm幅 = 9.35mm高さ = 4.6mm動作温度 Max = +125 ℃VTRIAC、8 → 12 A、STMicroelectronics

定格平均オン電流 = 12A実装タイプ = スルーホールパッケージタイプ = TO-220AB最大ゲートトリガー電流 = 50mA繰返しピーク逆方向電圧 = 800Vサージ電流レーティング = 126Aピン数 = 3最大ゲートトリガー電圧 = 1.3V繰返しピーク順方向抑止電圧 = 600V最大保持電流 = 50mA寸法 = 10.4 x 4.6 x 15.9mm長さ = 10.4mm幅 = 4.6mm高さ = 15.9mm繰返しピークオフステート電流 = 1mATRIAC、8 → 12 A、STMicroelectronics

定格平均オン電流 = 4A実装タイプ = 表面実装パッケージタイプ = DPAK (TO-252)最大ゲートトリガー電流 = 5mA繰返しピーク逆方向電圧 = 600Vサージ電流レーティング = 31Aピン数 = 3最大ゲートトリガー電圧 = 1.3V繰返しピーク順方向抑止電圧 = 600V最大保持電流 = 10mA寸法 = 6.6 x 6.2 x 2.4mm長さ = 6.6mm幅 = 6.2mm高さ = 2.4mm繰返しピークオフステート電流 = 0.005mAトライアック、最大6 A、STMicroelectronics

実装タイプ = 表面実装パッケージタイプ = D2PAK最大連続 順方向電流 = 30Aピーク逆繰返し電圧 = 400Vダイオード構成 = シングル整流タイプ = ファストリカバリーダイオードタイプ = 整流器ピン数 = 3最大順方向降下電圧 = 1.45V1チップ当たりのエレメント数 = 1ピーク逆回復時間 = 100ns

最大スイッチング周波数 = 500 kHz出力電流 = 1 Aコントロール方法 = 電流降下時間 = 50nsパッケージタイプ = PDIPnsピン数 = 8寸法 = 10.92 x 6.6 x 3.32mmPWM コントローラタイプ = 電流モードmm幅 = 6.6mm高さ = 3.32mm動作温度 Max = +150 ℃PWMコントローラ、ST Microelectronics. パルス幅変調器(PWM)コントローラは、絶縁型及び非絶縁型のAC-DC / DC-DCスイッチモード電源に対応します。 これらの製品は、スイッチモード電源(SMPS)で最も一般的に使用されるシングルエンド(フライバック、順方向、擬似共振コントローラなど)とダブルエンド(非対称ハーフブリッジ)の両方のトポロジに基づいています。 PMWコントローラは、充実した保護機能も統合しているので、堅牢性と信頼性が向上しています。

モータタイプ = ブラシ付きDCトポロジー = デュアルフルブリッジ最大IGBTコレクタ電流 = 1.4A最大コレクタ- エミッタ間電圧 = 52 V実装タイプ = 表面実装パッケージタイプ = SOIC動作供給電圧 Max = 52 V動作供給電圧 Min = 8 V標準スイッチング周波数 = 100kHz寸法 = 13 x 7.6 x 2.35mmモータ制御電源ドライバ、STMicroelectronics. STMicroelectronicsのパワードライバは、入力で論理コマンドを通じてモータや複雑な負荷を駆動します。 モータ又はモーション制御システムにおいてマイクロコントローラ、DSP、又はFPGAと共に使用できます。 このパワードライバには、デュアルフルブリッジ、フルブリッジ、そして3相があります。

公称電圧 = 2.5 - 36Vパッケージタイプ = TO-92基準タイプ = 可変立上がり精度 = ±1.0 %実装タイプ = スルーホールトポロジー = シャント出力電流 Max = 100mA入力電圧 Max = 37 V出力電圧 Min = 2.5 V出力電圧 Max = 36 Vピン数 = 3寸法 = 4.7 x 3.7 x 4.4mm幅 = 3.7mm電圧基準、調整可能、STMicroelectronics

モータタイプ = ブラシ付きDCトポロジー = デュアルフルブリッジ最大IGBTコレクタ電流 = 2.8A最大コレクタ- エミッタ間電圧 = 52 V実装タイプ = 表面実装パッケージタイプ = PowerSOピン数 = 36動作供給電圧 Min = 8 V幅 = 11.1mmブラシDCモータドライバ、STMicroelectronics

電源スイッチの種類 = ソリッドステートリレーオン抵抗 = 0.4Ω動作供給電圧 Max = 45 V最大動作電流 = 0.7A実装タイプ = 表面実装パッケージタイプ = PowerSOピン数 = 10動作温度 Max = +150 ℃寸法 = 9.5 x 7.6 x 3.65mmインテリジェントハイサイド電源スイッチ、STMicroelectronics. インテリジェント電源スイッチ(IPS)には、ロジックインターフェイス、ドライバ、制御セクションの診断 / 保護機能、ハイサイド構成用のパワーステージが集積されています。

モータタイプ = ステッパトポロジー = バイポーラ最大IGBTコレクタ電流 = 1.5A最大コレクタ- エミッタ間電圧 = 50 V実装タイプ = スルーホールパッケージタイプ = PDIP動作供給電圧 Max = 50 V動作供給電圧 Min = 10 V標準スイッチング周波数 = 30kHz幅 = 7.1mmステッパモータドライバ、 STMicroelectronics

モータタイプ = ブラシ付きDCトポロジー = デュアルフルブリッジ最大IGBTコレクタ電流 = 2.8A最大コレクタ- エミッタ間電圧 = 52 V実装タイプ = 表面実装パッケージタイプ = PowerSOピン数 = 20動作供給電圧 Min = 8 V標準スイッチング周波数 = 100kHz幅 = 11.1mmモータ制御電源ドライバ、STMicroelectronics. STMicroelectronicsのパワードライバは、入力で論理コマンドを通じてモータや複雑な負荷を駆動します。 モータ又はモーション制御システムにおいてマイクロコントローラ、DSP、又はFPGAと共に使用できます。 このパワードライバには、デュアルフルブリッジ、フルブリッジ、そして3相があります。

テクノロジー = アダプタボード実装タイプ = 表面実装STEVAL-MKI110V1は、AIS328DQ製品ファミリに属するMEMSデバイスの評価を支援するために設計されたアダプタボードです。このボードは、ユーザー独自のアプリケーション内でシステムのプロトタイピングとデバイスの評価をすばやく行うことができる効果的なソリューションを提供します。STEVAL-MKI110V1は、標準DIL24ソケットに差し込むことができるように設計されています。このアダプタは、AIS328DQピン配列一式を備え、必要なデカップリングコンデンサがVDD電源ラインに実装されていてそのまますぐに使用できます。 このアダプタは、STEVAL-MKI109V2マザーボードでサポートされています。センサとPCのブリッジとして機能する高性能32ビットマイクロコントローラを搭載し、アダプタ上でダウンロード可能なグラフィカルユーザーインターフェイス(Unico GUI)又はカスタムアプリケーション用の専用ソフトウェアルーチンを使用することができます。完全なAIS328DQピン配列で標準DIL24ソケットに対応 STEVAL-MKI109V2マザーボードとの完全な互換性

コントロールタイプ = PWMコントローラ出力数 = 1最大スイッチング周波数 = 115 kHz実装タイプ = 表面実装パッケージタイプ = SSOPピン数 = 10寸法 = 5 x 4 x 1.5mm入力電圧 Max = 23.5 V動作温度 Max = +150 ℃動作温度 Min = -40 ℃VIPerPlus高電圧オフラインコンバータ、STMicroelectronics. VIPerPlusシリーズの高電圧コンバータでは、非常に幅の広い主電源入力電圧に対応する800 Vのアバランシェ高耐久性MOSFETと最先端のPWMコントローラが統合されています。 VIPerPlus固定周波数オフラインコンバータは信頼性と拡張性が優れているので、要件の厳しい省エネ規制にも適合しています。 また、非常に多くの保護方式を搭載しているので、さまざまなトポロジに対応します。

インターフェース = ラインドライバICトランスミッタ数 = 4 (RS-422)パッケージタイプ = SOICピン数 = 16寸法 = 10 x 4 x 1.65mmRS-422ラインドライバ / レシーバ、STMicroelectronics

レギュレータタイプ = 低ドロップアウト電圧A出力電圧 = 5 Vラインレギュレーション = 20 mVロードレギュレーション = 20 mV%極性 = 正静止電流 = 4mAピン数 = 3出力タイプ = 固定寸法 = 6.6 x 6.2 x 2.4mm動作温度 Min = -40 ℃mm幅 = 6.2mmLDO(低ドロップアウト)リニア電圧レギュレータ、STMicroelectronics、800 mA → 1 A

レギュレータタイプ = リニア電圧mA出力電圧 = 5.5 Vラインレギュレーション = 200 mVロードレギュレーション = 60 mV極性 = 正静止電流 = 6mAピン数 = 8出力タイプ = 固定寸法 = 5 x 4 x 1.5mm動作温度 Min = 0 ℃mm幅 = 4mmSTMicroelectronics リニア電圧レギュレータ、100 mA. L78Lシリーズの3端子正電圧レギュレータは、内部電流制限とサーマルシャットダウンの機能があります。 ヒートシンクの性能が十分に高く、100 mAを超える電流を出力できます。

レギュレータタイプ = 低ドロップアウト電圧A出力電圧 = 3.3 Vラインレギュレーション = 6 mVロードレギュレーション = 10 mV%極性 = 正静止電流 = 5mAピン数 = 3出力タイプ = 固定寸法 = 6.6 x 6.2 x 2.4mm動作温度 Min = 0 ℃mm幅 = 6.2mmリニア電圧レギュレータ、800 mA、STMicroelectronics

定格平均オン電流 = 32Aサイリスタタイプ = SCRパッケージタイプ = TOP3繰返しピーク逆方向電圧 = 800Vサージ電流レーティング = 610A実装タイプ = スルーホール最大ゲートトリガー電流 = 80mA最大ゲートトリガー電圧 = 1.3V最大保持電流 = 150mAピン数 = 3寸法 = 15.5 x 4.6 x 12.85mm動作温度 Max = +125 ℃Vサイリスタ、STMicroelectronics. STMicroelectronics製の幅広い汎用サイリスタは、定格400 → 1200 Vの遮断電圧と最高定格50 Aのオン状態の電流を備えています。

定格平均オン電流 = 25A実装タイプ = 表面実装パッケージタイプ = D2PAK (TO-263)最大ゲートトリガー電流 = 50mA繰返しピーク逆方向電圧 = 1200Vサージ電流レーティング = 252Aピン数 = 3最大ゲートトリガー電圧 = 1.3V繰返しピーク順方向抑止電圧 = 1200V最大保持電流 = 60mA寸法 = 10.28 x 9.35 x 4.6mm長さ = 10.28mm幅 = 9.35mm高さ = 4.6mmピークオンステージ電圧 = 1.55VSTMicroelectronics 25 → 40 A トライアック

最大破壊電流 = 0.05mA最大破壊電圧 = 36V繰り返しピークオンステート電流 = 2A繰返しピークオフステート電流 = 0.01mA実装タイプ = スルーホールパッケージタイプ = DO-35ピン数 = 2寸法 = 4.5 x 2 x 2mm長さ = 4.5mm幅 = 2mm動作温度 Min = -40 ℃mm；b>；DB3 、 DB4 、 SMDB3 DIAC ダイオード ；/b>；. 固定基準電圧でトリガダイオードとして機能する ST Microelectronics DB3 / DB4 シリーズは、トライアックと組み合わせてゲート制御回路を単純化したり、蛍光灯バラストの起動エレメントとして使用したりすることができます。表面実装 SOT23-3L パッケージにより、自動製造用のコンパクトな SMD ベースデザインが可能です。. ；b>；特長と利点 ；/b>；. ；ul>； ；li>；VBO ： 32 V および 40 V ；/li>； ；li>；低ブレークオーバー電流 ；/li>； ；li>；ブレークオーバー電圧対称： 3 V ；/li>； ；li>；ECOPACK R 2 適合 ；/li>； ；/ul>；. ；b>；用途 ；/b>；. ；ul>； ；li>；トライアック又は SCR ベースのモータ / 光ディマー用のトリガデバイスです ；/li>； ；li>；発振器回路用の 32 V トリガデバイス ；/li>； ；li>；CFL 、 TL 、 LED ランプの照明バラストの起動トリガ ；/li>； ；/ul>；

実装タイプ = 表面実装タイマータイプ = ウォッチドッグパッケージタイプ = SOT-23内部タイマー数 = 1ピン数 = 5動作供給電圧 Min = 2.7 V動作供給電圧 Max = 5.5 V動作温度 Min = -40 ℃動作温度 Max = +125 ℃寸法 = 3 x 1.75 x 1.3mmウォッチドッグタイマ、STMicroelectronics

最大破壊電流 = 0.015mA最大破壊電圧 = 34V繰り返しピークオンステート電流 = 2A繰返しピークオフステート電流 = 0.01mA実装タイプ = スルーホールパッケージタイプ = DO-35ピン数 = 2寸法 = 4.5 x 2 x 2mm長さ = 4.5mm幅 = 2mm高さ = 2mmDIACダイオード

最大順方向電流 = 30A1チップ当たりのエレメント数 = 2最大逆電圧 = 200Vパッケージタイプ = TO-247ピン数 = 3V動作温度 Max = +175 ℃長さ = 15.75mm幅 = 5.15mm高さ = 20.15mm寸法 = 15.75 x 5.15 x 20.15mm整流ダイオード、10 A → 240 A、STMicroelectronics

分類 評価ボードテクノロジー MCUプロセッサファミリ名 STMプロセッサ品番 STM32F439 NISTM32F429I評価ボード. STMicroelectronics STM32429I-EVAL ARM ；sup>；R ；/sup>； Cortex M4評価ボードは、 STM32F429 MCUとともに動作します。 この開発プラットフォームにより、ユーザは短時間でアプリケーションを開発でき、また組み込みのST-LINK/V2により、STM32マイクロコントローラ用の組み込みデバッガとプログラマも使用できます。. マイクロコントローラ: STM32F429NIH6 カラーTFT LCD (4.3インチタッチスクリーン) 電源(5 V): 電源ジャック； ST-LINK/V2 USBコネクタ； USB HSコネクタ； USB FS1コネクタ； USB FS2コネクタ； ドーターボード RS-232通信 SDIOインターフェイス: Micro SDカード 組み込みST-LINK/V2 (JTAG/SWD及びETMトレース) SDRAM (8 x 32ビット)； SRAM (1 x 16ビット)及びNOR Flash (8M 16ビット) プッシュボタン: リセット、ウェイクアップ及びタンパ ステータスLED 4 RTC； ポテンショメータ； ジョイスティック； カメラモジュール； IrDAトランシーバ； モータ制御コネクタ； SAI Audio DAC； ステレオデジタルマイク； RF EEPROM

分類 = 開発キットキット名 = Discoveryテクノロジー = MCUデバイスコア = ARM Cortex M0プロセッサファミリ名 = STMプロセッサ品番 = STM32F072RBT6プロセッサ種類 = MCUSTM32F072ディスカバリキット デモンストレーションの使用にあたっては、www.st.com/stm32f0-discoveryからダウンロードできるソースコードと関連ドキュメントを参照してください。. STM32F072RBマイクロコントローラ用の開発キット. STM 32F072B-DISCO キットは、32ビットARM Cortex-M0コアSTM32F072RBデバイスを備え、デモ用ファームウェア(STSW-STM32139)が付属しています。使いやすいディスカバリキットを使用すれば、32ビットSTM32F0シリーズマイクロコントローラを評価し、アプリケーションの設計を開始できます。

トランジスタタイプ = NPN最大DCコレクタ電流 = 1 A最大コレクタ- エミッタ間電圧 = 60 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 30 W最小DC電流ゲイン = 15トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 60 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1寸法 = 10.4 x 4.6 x 15.75mmSTMicroelectronics NPNパワートランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 1.5 A最大コレクタ- エミッタ間電圧 = 400 Vパッケージタイプ = SOT-223 (SC-73)実装タイプ = 表面実装最大パワー消費 = 1.6 W最小DC電流ゲイン = 16トランジスタ構成 = シングル最大エミッタ-ベース間電圧 = 12 Vピン数 = 3 + Tab1チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm高電圧トランジスタ、STMicroelectronics

トランジスタタイプ = NPN最大DCコレクタ電流 = 1 A最大コレクタ- エミッタ間電圧 = 400 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 2 W最小DC電流ゲイン = 30トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 500 V最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 10 MHzピン数 = 31チップ当たりのエレメント数 = 1寸法 = 9.15 x 10.4 x 4.6mm高電圧トランジスタ、STMicroelectronics

トランジスタタイプ = NPN最大DCコレクタ電流 = 8 A最大コレクタ- エミッタ間電圧 = 80 Vパッケージタイプ = DPAK (TO-252)実装タイプ = 表面実装最大パワー消費 = 20 W最小DC電流ゲイン = 40トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 80 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmSTMicroelectronics NPNパワートランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 3 A最大コレクタ- エミッタ間電圧 = 100 Vパッケージタイプ = DPAK (TO-252)実装タイプ = 表面実装最大パワー消費 = 15 Wトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 100 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmSTMicroelectronics NPNパワートランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 20 A最大コレクタ- エミッタ間電圧 = 80 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 50 W最小DC電流ゲイン = 40トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 80 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmSTMicroelectronics NPNパワートランジスタ

トランジスタタイプ = PNP最大DCコレクタ電流 = -10 A最大コレクタ- エミッタ間電圧 = -60 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 75 W最小DC電流ゲイン = 20トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 70 V最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 2 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmPNPパワートランジスタ、STMicroelectronics

トランジスタタイプ = PNP最大DCコレクタ電流 = -3 A最大コレクタ- エミッタ間電圧 = -100 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 2 W最小DC電流ゲイン = 10トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 100 V最大エミッタ-ベース間電圧 = 5 Vピン数 = 31チップ当たりのエレメント数 = 1寸法 = 9.15 x 10.4 x 4.6mmPNPパワートランジスタ、STMicroelectronics

トランジスタタイプ = NPN最大DCコレクタ電流 = 1 A最大コレクタ- エミッタ間電圧 = 250 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 2000 mW最小DC電流ゲイン = 30トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 350 V最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 10 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm高電圧トランジスタ、STMicroelectronics

トランジスタタイプ = NPN最大DCコレクタ電流 = 10 A最大コレクタ- エミッタ間電圧 = 60 Vパッケージタイプ = TO-220実装タイプ = スルーホール最大パワー消費 = 75 W最小DC電流ゲイン = 20トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 70 V最大エミッタ-ベース間電圧 = 5 V最大動作周波数 = 2 MHzピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmSTMicroelectronics NPNパワートランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 500 mA最大コレクタ- エミッタ間電圧 = 300 Vパッケージタイプ = DPAK (TO-252)実装タイプ = 表面実装最大パワー消費 = 15 Wトランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 300 V最大エミッタ-ベース間電圧 = 3 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mmSTMicroelectronics NPNパワートランジスタ

トランジスタタイプ = NPN最大DCコレクタ電流 = 500 mA最大コレクタ- エミッタ間電圧 = 300 Vパッケージタイプ = SOT-32実装タイプ = スルーホール最大パワー消費 = 2800 mW最小DC電流ゲイン = 30トランジスタ構成 = シングル最大コレクタ-ベース間電圧 = 300 V最大エミッタ-ベース間電圧 = 3 Vピン数 = 31チップ当たりのエレメント数 = 1動作温度 Max = +150 ℃mm高電圧トランジスタ、STMicroelectronics
