ハンドル横型下方圧えとは、スピンドルの先端が細く加工されており、細かい作業が多い電子部品を押さえる下方圧えに横型のハンドルを取り付けた機械部品。横型のハンドル形式も通常のクランプ式から水平ハンドル式、トグル機構を採用したトグルクランプなどの規格があります。一般的にはトグルクランプを採用したものが多いです。その他に複数の作業を施す機械内加工において、作業効率を重視したエアクランプという特殊な製品もあります。
動画あり
下方圧え型トグルクランプです。
先端部のボルトとナットで押し位置の調整が可能です。
用途金属や木材など様々な固定や仮押さえに。
材質(本体)SS400(ユニクローム)
タイプ下方圧え型
材質(ハンドル)PVC
ベースフランジ
汎用性が高い下方押え型トグルクランプ。
用途検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適。
木工やDIYでも活用可能。
こんなお得な商品も！
下方圧え型トグルクランプ
モノタロウ
￥629～
税込￥692～
動画あり
締圧力(kN[kgf])2.8[280]
材質(本体)SS400(ユニクローム)
質量(g)435
タイプ下方押さえ型
最高高さ(mm)193.8
材質(ハンドル)PVC
スピンドルスピンドルM8×65 P=1.25
ベースフランジ
最大長(mm)260.3
クランプアーム移動角度(°)79
ハンドル操作角度(°)87
1個
￥1,290
税込￥1,419
当日出荷
締圧力(kN[kgf])2.5[250]
付属品スピンドル (M6×50 P=1.0)
材質(本体)SS400(ユニクローム)
質量(g)190
タイプ下方圧型
最高高さ(mm)167.6
材質(ハンドル)PVC
スピンドルスピンドル (M6×50 P=1.0)
ベースフランジ
最大長(mm)199
クランプアーム移動角度(°)77
ハンドル操作角度(°)85
1個
￥1,090
税込￥1,199
当日出荷
締圧力(kN[kgf])5[500]
材質(本体)SS400(ユニクローム)
質量(g)743
タイプ下方押さえ型
最高高さ(mm)201.8
材質(ハンドル)PVC
スピンドルスピンドルM10×65 P=1.5
ベースフランジ
最大長(mm)270
クランプアーム移動角度(°)66
ハンドル操作角度(°)83
1個
￥2,090
税込￥2,299
当日出荷

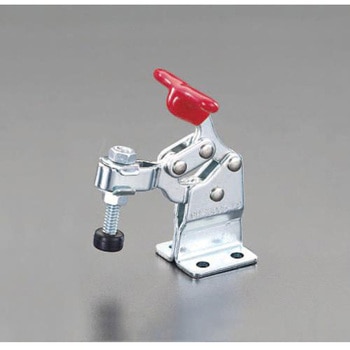

仕様垂直レバー・下方押え型
エスコ品番EA639SA-12
寸法(mm)(取付金具)39.7×25.4
材質(本体)ステンレス
質量(g)170
締付け能力91kg
取付穴(mm)Φ5.2×4
クランプネオプレンキャップ
寸法(幅W×長さL×高さH)(mm)39.7×64×104
開き角度(度)(バー)100、(ハンドル)60
1個
￥4,250
税込￥4,675
翌々日出荷

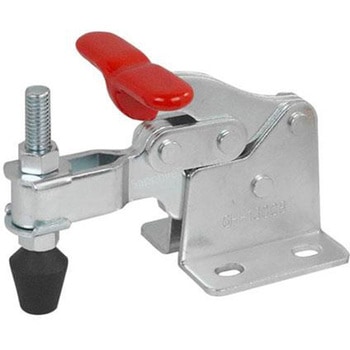

仕様垂直レバー・下方押え型・クランプ位置調整可能
エスコ品番EA639CL
寸法(mm)33.3×50×74.4(H)、(取付金具)33.3×25.4
材質(本体)スチール、亜鉛メッキ
質量(g)60
締付け能力50kg
取付穴(mm)Φ4.4×4
クランプネオプレンキャップ
開き角度(度)(バー)100、(ハンドル)56
1個
￥1,490
税込￥1,639
翌々日出荷
操作性に優れたグリップ付きレバー。
セーフティロック付きタイプは、クランプ位置でロックが機能する仕様で、ロックを解除するには、グリップカバーをスライドさせ、レバーを操作しますので、接触等によるクランプ解除の心配がありません。
ピンの差込み位置により、アームとレバー可動範囲が変えられます。
材質(グリップ)ポリアミド
動画あり
下方押え型エアークランプ。
用途エアークランプは同時に複数作動でき、機械内の加工や大きなワークを加工する時などに使用すると、作業効率を上げることができます。
仕様横ラッチ型・環の長さ調整可能
エスコ品番EA639SF-11
材質ステンレス
寸法(mm)28.2×77×31.3、(取付金具)28.2×26.2、(環の全長)55
質量(g)70
締付け能力163kg
1個
￥5,760
税込￥6,336
翌々日出荷
仕様プッシュプル型・横押え型
エスコ品番EA639SE-2
材質ステンレス
ストローク(mm)15.5
寸法(mm)(取付金具)23×42
全長(mm)104
締付け能力50kg
クランプネオプレンキャップ
操作時計
1個
￥1,920
税込￥2,112
翌々日出荷
仕様プッシュプル型・横押え型
エスコ品番EA639SE-1
材質ステンレス
ストローク(mm)15.5
寸法(mm)(取付金具)23×42
全長(mm)104
締付け能力50kg
クランプネオプレンキャップ
操作反時計
1個
￥1,920
税込￥2,112
翌々日出荷

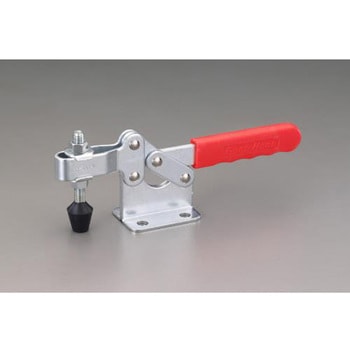

仕様水平レバー・下方押え型
エスコ品番EA639SC-2
寸法(mm)36×143.5×37.8(H)、(取付金具)36×37
材質(本体)ステンレス
質量(g)130
締付け能力90kg
取付穴(mm)5.5×6.3(4箇所)
クランプ六角ボルト頭
開き角度(度)(バー)85、(ハンドル)60
1個
￥4,700
税込￥5,170
翌々日出荷

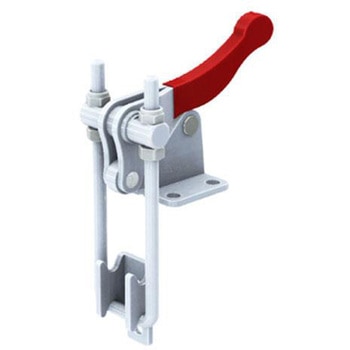

仕様ラッチ型・環長さ調節可能
エスコ品番EA639FB-2
寸法(mm)(取付金具)60.3×54
材質(本体)スチール(亜鉛メッキ)
質量(g)680
締付け能力900kg
取付穴(mm)Φ8.5×4
クランプネオプレンキャップ
寸法(幅W×長さL×高さH)(mm)54×74×74(レバーは除く)
1個
￥2,800
税込￥3,080
翌々日出荷

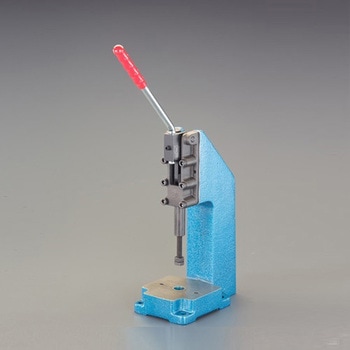

垂直に上下しますので、せん断加工、かしめ、パンチにも適しています。
仕様プッシュプル・プレス型
エスコ品番EA639EF-2
ストローク(mm)50
質量(kg)7.4
本体寸法(mm)126×210×290(H)(ハンドルを除く)
締付け能力1200kg
取付穴4箇所
クランプ六角ボルト頭(M10×P1.5)
1個
￥29,500
税込￥32,450
翌々日出荷
仕様垂直レバー・側面取付型
エスコ品番EA639CA-12
寸法(mm)46×46.6×114.3、(取付金具)46×39.2
材質(本体)スチール、亜鉛メッキ
質量(g)360
締付け能力150kg
取付穴(mm)7×16(6箇所)
クランプネオプレンキャップ
開き角度(度)(バー)90、(ハンドル)170
1個
￥2,900
税込￥3,190
翌々日出荷
仕様垂直レバー・側面取付型
エスコ品番EA639CA-11
寸法(mm)31×60.3×73.5(H)、(取付金具)31×26.2
材質(本体)スチール、亜鉛メッキ
質量(g)66
締付け能力68kg
取付穴(mm)4.4×12(6箇所)
クランプネオプレンキャップ
開き角度(度)(バー)90、(ハンドル)170
1個
￥1,570
税込￥1,727
翌々日出荷
下方押え型バリクランプ(TDB1F)を本体に使用していますので作動回数の多いエアー式に適しています。
複数をセットすることにより作業効率の向上を図れます。
用途検査治具をはじめ、熔接治具、その他組立治具、加工治具に最適です
仕様フランジベース・エアーシリンダー横置き型
セット内容クランプボルトナット：TNN1060、座金：TFW102、ワンタッチ管継手：2個
質量(kg)2
適合チューブ外径(Φmm)6
ボルト径M10×65
ホース外径(Φmm)【エアー接続ホース】6
シリンダストローク(mm)80
クランプアーム移動角度(°)90
全高が低く、取り付けた際に邪魔になりません。クランプ動作中、クランプアームは縦方向にガイドされるので、横方向の力に対して安定します。
用途溶接治具用。ワーク固定用。加工治具用。
トラスコ品番160-9192
セット内容フランジ、ワッシャー×2
全長(mm)282
材質/仕上亜鉛メッキ済みスチール
質量(g)485
角度(°)アーム：90
ボルト径適合コンタクト：M8
取付け方法穴径：5.5
クランプ力(kN)1.7
1個
￥7,990
税込￥8,789
翌日出荷
全高が低く、取り付けた際に邪魔になりません。クランプ動作中、クランプアームは縦方向にガイドされるので、横方向の力に対して安定します。
用途溶接治具用。ワーク固定用。加工治具用。
トラスコ品番160-9191
セット内容フランジ、ワッシャー×2
全長(mm)250
材質/仕上亜鉛メッキ済みスチール
質量(g)295
角度(°)アーム：90
ボルト径適合コンタクト：M6
取付け方法穴径：5.5
クランプ力(kN)1
1個
￥7,590
税込￥8,349
翌日出荷
動画あり
下方押え型デュアルクランプ。トグル機構に加えカム機構を採用し、アルミ切削ボディにした事で耐久性・剛性・性能を飛躍的に向上させました。
スライドバーが本体から横に移動した後に下方に移動しクランプします。
用途ワーク上方に障害物がありトグルクランプが使用できない箇所など。
マシニング等の工作機器での治具部品。
材質ボディ：アルミ、その他部分：ステンレス(表面は無処理)、スチールボール：SUJ2、グリップ：プラスチック(P.P)
幅(mm)使用に必要：30
取付フランジ
RoHS指令(10物質対応)対応
ワークピースのサイズに合わせて自動的に締付を調節するオートアジャスト機能

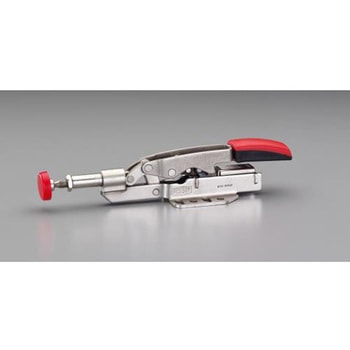

仕様プッシュプル型、横押え型
エスコ品番EA639WE-2
材質スチール(ニッケルメッキ)
ストローク(mm)-1：15、-2：25
寸法(mm)57×64
全長(mm)225/245
締付け能力318
クランプポリエチレンキャップ
1個
￥7,180
税込￥7,898
翌々日出荷
ワークピースのサイズに合わせて自動的に締付を調節するオートアジャスト機能
仕様水平レバー型・側面取付型
エスコ品番EA639WC-1
材質スチール(ニッケルメッキ)
寸法(mm)45×38
全長(mm)167
締付け能力204
クランプポリエチレンキャップ
1個
￥5,900
税込￥6,490
翌々日出荷
ワークピースのサイズに合わせて自動的に締付を調節するオートアジャスト機能
仕様水平レバー型
エスコ品番EA639WB-1
材質スチール(ニッケルメッキ)
寸法(mm)23×38
全長(mm)167
締付け能力204
クランプポリエチレンキャップ
1個
￥5,900
税込￥6,490
翌々日出荷
ワークピースのサイズに合わせて自動的に締付を調節するオートアジャスト機能
仕様水平レバー型
エスコ品番EA639WA-3
材質スチール(ニッケルメッキ)
寸法(mm)57×64
全長(mm)210
締付け能力318
クランプポリエチレンキャップ
1個
￥6,860
税込￥7,546
翌々日出荷
ワークピースのサイズに合わせて自動的に締付を調節するオートアジャスト機能
仕様水平レバー型
エスコ品番EA639WA-2
材質スチール(ニッケルメッキ)
寸法(mm)57×64
全長(mm)210
締付け能力318
クランプポリエチレンキャップ
1個
￥6,560
税込￥7,216
翌々日出荷
ワークピースのサイズに合わせて自動的に締付を調節するオートアジャスト機能
仕様水平レバー型・下方押え型
エスコ品番EA639WA-1
材質スチール(ニッケルメッキ)
寸法(mm)42×45
全長(mm)167
締付け能力204
クランプポリエチレンキャップ
1個
￥6,190
税込￥6,809
翌々日出荷

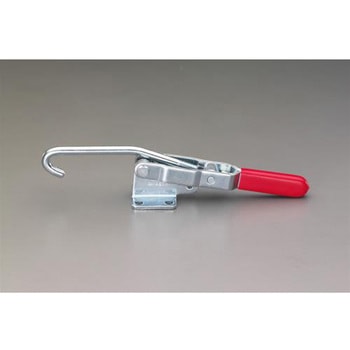

仕様ラッチ型・横フック型・フックの長さ調整可能
エスコ品番EA639SF-21
材質ステンレス
寸法(mm)49.2×212×36.5(H)、(取付金具)49.2×38.1
質量(g)270
締付け能力170kg
取付穴(mm)Φ5.6×4
ベーススタンダード
フック径(mm)8
1個
￥6,540
税込￥7,194
翌々日出荷
仕様横ラッチ型・環の長さ調整可能
エスコ品番EA639SF-12
材質ステンレス
寸法(mm)44.4×121.8×42.3、(取付金具)44.4×39.7、(環の全長)87.5
質量(g)225
締付け能力318kg
1個
￥6,800
税込￥7,480
翌々日出荷
仕様縦ラッチ型
エスコ品番EA639SF-1
材質ステンレス製
寸法(mm)36×81×87(H)、(取付金具)35×26
質量(g)113
締付け能力225kg
1個
￥7,080
税込￥7,788
翌々日出荷
仕様水平レバー・下方押え型
エスコ品番EA639SC-3
寸法(mm)36×173×47.6(H)、(取付金具)36×38
材質(本体)ステンレス
質量(g)265
締付け能力227kg
取付穴4箇所
クランプ六角ボルト頭
開き角度(度)(バー)90、(ハンドル)65
1個
￥6,040
税込￥6,644
翌々日出荷
