商品豆知識
「形状」から絞り込む
耐熱温度(℃)100
使用温度範囲(℃)-30~100
形状丸形
仕様はめ込み取付型
エスコ品番EA949CX-65
材質本体:ポリカーボネート、レベル盤:アルミニウム、窓:ポリカーボネート
色クリア
寸法A(mm)38
寸法D(mm)4
寸法E(mm)35
寸法B(mm)25
寸法C(mm)9
1個
¥850
税込¥935
翌日出荷

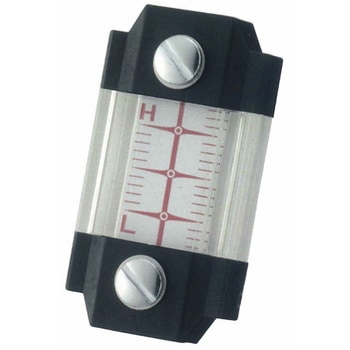

2本のボルトを通ってインジケーターにオイルが入ります。
どのような方向で取り付けても問題ありません。
樹脂材質は衝撃に強く、光で変色することもありません。また、オイル系をはじめ一般的化学薬品に耐抗性を備えています。
フロントがカーブしているため、レンズ効果で文字が見易く、横からでも読取りできます。
文字盤は取外しできますので、ご購入後にmax.、min.の印字ができます。
完全にシーリングされていますのでオイル漏れはありません。
使用温度範囲(℃)-30~90
耐熱温度(℃)90
形状長形
材質(本体)特殊透明ポリアミド
ボルト直径(M)M12×1.75
材質(Oリング)ニトリルゴム(NBR)
材質(ボルト)ポリアミド(ガラス繊維強化)
材質(ナット)SUS303
材質(文字盤)アルミニウム(A1050P)
耐熱強化樹脂とガラスの採用で耐熱性・耐薬品性に優れています。取り付けが簡単です。
耐熱温度(℃)135
形状丸形
仕様ねじ込み式
トラスコ品番408-2745
材質ポリアミド(PA66)
幅(mm)25.5
厚さ(mm)10
質量(g)6
二面幅(mm)23
取付穴径(mm)G3/8
1個
¥1,498
税込¥1,648
3日以内出荷

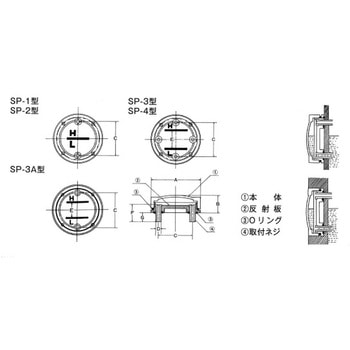

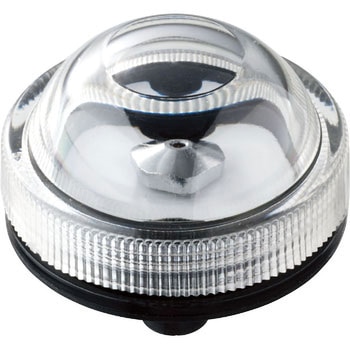

透明な本体は超硬質特殊合成樹脂ですからどんな衝撃にも破損しません。
反射板は白色で、少々暗い場所でも赤の線(日の丸型は、日の丸の表示)がはっきり見えます。
反射板は油をはじく性質を持っていますから油で汚れる心配はありません。
取り付け、取り外しが簡単です。
熱にたいしては約100℃
形状丸型
材質(透明カバー)ポリカーボネート、(白色部分)耐油性のある材質
寸法D(mm)3
寸法B(mm)11
寸法C(mm)8
取付穴径(Φmm)40.0±0.2
外形寸法A(mm)40.5
2本のボルトを通ってインジケーターにオイルが入ります。
樹脂材質は衝撃に強く、光で変色することもありません。
オイル系をはじめ一般的化学薬品に耐抗性を備えています。
レベル盤は取外しできますので、ご購入後にmax.、min.の印字ができます。
フロントがカーブしているため、レンズ効果で文字が見易く、横からでも読取りできます。
完全にシーリングされていますのでオイル漏れはありません。
コネクタの向きは前面、左右対応。
フロートにより、容易にオイルレベルを読取ることができます。
液面が下がり磁気性のフロートがアラームレベルに達すると、センサーブラケットと反応し通電します。
コネクタはシーリングされています。
材質【センサーブラケット・コネクタ】黒色ポリアミド(ガラス繊維強化)
材質(本体)特殊透明ポリアミド
質量(g)155
使用温度範囲(℃)-30~90
最大電流(A)1.2
導体断面積(mm2)最大1.5
材質(Oリング)ニトリルゴム(NBR)
コネクタ保護等級:IP65・ネジサイズ:PG7(ケーブル外径Φ6/Φ7用)
材質(ボルト)LR-127E:S10C亜鉛メッキ・LR-127ES:SUM24L亜鉛メッキ
材質(ナット)SPCC/亜鉛メッキ
材質(フロート)黒色ポリアミド(ガラス繊維強化)
接点容量10VA
最大電圧(V)DC200
材質(文字盤)アルミニウム(A3104)
1個
¥14,356
税込¥15,792
4日以内出荷
用途型式OSP-11VA2、OSP-11VAR2、OSP-11VA3、OSP-11VAR3、OSP-11M5A2、OSP-11M5AR2、OSP-11M6A2、OSP-11M6AR2、OSP-11M5AN、OSP-11M5ARN、OSP-11M6AN、OSP-11M6ARN、OSP-11VAN、OSP-11VARN、OSP-11M5AN2、OSP-11M5ARN2、OSP-11M6AN2、OSP-11M6ARN2、OSP-11VAN2、OSP-11VARN2、OSP-15VA2、OSP-15VAR2、OSP-15S5A2、OSP-15S5AR2、OSP-15S6A2、OSP-15S6AR2、OSP-15M5A2、OSP-15M5AR2、OSP-15M6A2、OSP-15M6AR2、OSP-15VA3、OSP-15VAR3、OSP-15S5AN、OSP-15S5ARN、OSP-15S6AN、OSP-15S6ARN、OSP-15M5AN、OSP-15M5ARN、OSP-15M6AN、OSP-15M6ARN、OSP-15VAN、OSP-15VARN、OSP-15M5AN2、OSP-15M5ARN2、OSP-15M6AN2、OSP-15M6ARN2、OSP-15VAN2、OSP-15VARN2用油面(油量)計パッキン、ボルト付
1個
¥14,980
税込¥16,478
当日出荷

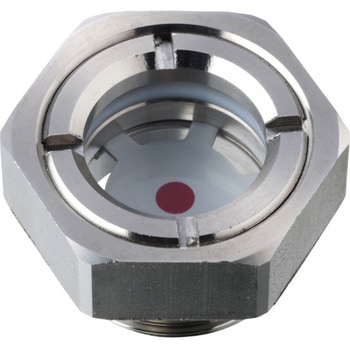

金属製のため、破損の心配がありません。液面の透明板は耐熱ガラスを使用しており、160℃まで耐熱性があります。
材質本体:真鍮、ニッケルメッキ、透明板:耐熱ガラス
厚さ(mm)22
寸法F(mm)22
寸法D(mm)10
寸法E(mm)12
耐圧(MPa)1.5(40℃)
耐熱温度(℃)160
金属製のため、破損の心配がありません。液面の透明板はポリカーボネイト樹脂を使用しており、130℃まで耐熱性があります。
材質本体:真鍮、ニッケルメッキ、透明板:プラスチック
寸法E(mm)12
耐圧(MPa)1.5(40℃)
耐熱温度(℃)130
◎KLPD型は一般用オイルゲージです。◎ゲージ管の中央にKLP型と同様に赤線が入っていて、油が入ると赤線が太くなり、油の量が明確になります。・遠くからでも油の量が確認できます。◎パイプの長さを変えることで、取り付けピッチを自由に決めることができます。・ゲージ管の径は一般用ではピッチ100~150mmでΦ12、ピッチ 200~1,000mmでΦ16です。◎耐圧:1.0MPa◎フロートが入っています。◎取り付けピッチ400mm以上については、中間受けが付いています。・この中間受けは指示線の役目も果たします。
形状パイプ式
◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎自動ストップバルブ機構と併せ、手動バルブ付取り付けボルトを採用した、二重バルブ方式です。・本体にバルブがコンパクトに設計されていて、万ーゲージ管が破損した場合には、自動的にバルブ機構が慟き、油漏れを防ぎます。◎耐熱、耐薬品性に優れています。◎製品全体は非常にコンパクトに設計されていて、目視する部分が広くなっています。◎耐熱:150 ℃◎耐圧:1.5~2MPa◎KLM型同様、取り付けピッチの長さに応じて、中間受けが付いています。・この中間受けが製品をガッチリさせるとともに、指示線の役目も果たします。
形状長形
シリーズKLM-FAV
◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎KLM-K型オイルゲージは、金属製オイルゲージKLM型シリーズのPコック付のオイルゲージです。・KLM型本体下部にPコックを組み込みオイルゲージ内部の油を抜くことができるようにした製品です。◎本体は真鍮にクロームメッキ仕上げ、ゲージ管にはパイレックスガラス、シール部分にはフッ素ゴムを使用していますので、耐熱、耐薬品性に優れています。・御使用になる薬液に応じて、パッキンの材質を変更することも可能です。◎耐熱:150℃◎耐圧:0.5MPa◎KLM型同様に、取り付けピッチの長さに応じて中間受けが付いています。・この中間受けが製品をガッチリさせるとともに、指示線の役目も果たします。
形状長形
シリーズKLM-K
◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎KLPCのL型タイプです。・KLPCの同型同様に用途に応じて、本体・ゲージ管・パッキン・ボルトを選定できます。◎KLPC-L型は本体にガラス繊維強化ナイロン樹脂を採用しております。◎ゲージ管はポリカーボネート樹脂が標準です。・アクリル樹脂製も用意しております。◎透視角が大きく、側面からも油面が確認できます。◎本体とゲージ管がOリングのみでシール、接続されています。◎部品点数が少なく簡単に取り付け、取り替えができます。◎内部の汚れもゲージ管を取り外すだけで自由に掃除できます。◎先端にあるキャップにより、ゲージ内の空気の流通ができるようになっています。◎ゲージ管を安定させる為、付属品としてゲージ管ガイドを用意しておりますので適当な位置に取り付けて下さい。◎フロートは黒色が標準です。・赤色も用意しています。◎ゲージ管の長さを自由に変える事ができます。
形状L型
公差A:±0.45
シリーズKLPC-L
寸法A(mm)150
寸法F(mm)24
寸法D(mm)24
寸法E(mm)31
ねじ寸法H:M10×1.50
寸法B(mm)165
寸法C(mm)119
寸法G(mm)11
1個
¥5,198
税込¥5,718
18日以内出荷
◎KLPD-G 型オイルゲージのバルブ付オイルゲージです。・取り付けボルト内にバルブがコンパクトに内蔵されていて、取り付けボルトを締め込めば、バルブの操作が可能になります。・バルブ取り付けボルトの材質は C3604 (真鍮)です。◎不慮によるガラスパイプ等の破損で油漏れが生じた場合、取り付けボルトに内蔵したバルブを締めると、油漏れを防止できます。◎バルブ付取り付けボルトを使用している他は、KLPD-G型オイルゲージと同じです。◎耐熱:135℃◎耐圧:1.5 MPa
形状パイプ式
シリーズKLPD-GV
◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎KLA-T型は、KLA型と同様、本体に耐熱改良型メタクリル樹脂を用いた、シンプルなオイルゲージです。◎取り付けポルトとバイメタル温度計(小型)が一体となった、非常にコンパクトな設計です。※温度計の指示板(目盛板)は、多少変更することがあります。ご了承下さい。◎本体の透明度は大変良く、裏面の印刷とフロートの内蔵で、油面が確実に読み取れます。◎KLA-T型は、上下2本の赤線とフロートの入ったものを標準品として、製作しています。◎耐熱:100℃・耐熱はメタクリル樹脂では約100 ℃ですが、80~90℃まででご使用ください。◎KLA-T型はごく一般的なオイルゲージで耐熱、耐薬品、耐圧用ではありません。
形状長形
色フロート:黒
指示線上下赤線
◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎KLA-SN型は本体に透明ポリアミド樹脂を採用した成形品のオイルゲージです。・KLA-A型(アクリル樹脂製品)と同等の機能を有し、コスト面では安価になっています。◎本体の透明度は良く、裏面の白色印刷とフロートの内蔵により、油面が確実に読み取れます。◎耐熱:90℃・使用温度の範囲は、30℃~90℃です。◎耐圧:0.5MPa◎フロートは黒色が標準です。・赤色の場合はご注文の際に指定してください。◎KLA-SN型は上、下に二本の赤線の入ったものを標準品として製作しております。・上部が黄線のもの指示線ナシのものも製作できます。
形状長形
色フロート:黒
公差A:±0.40
シリーズKLA-SN-A
寸法A(mm)50
ねじ寸法D:M10×1.50
寸法B(mm)70
寸法C(mm)20
指示線上下赤線
1個
¥2,898
税込¥3,188
18日以内出荷
◎ゲージ管にパイレックスガラスを使用しており耐熱・耐薬品性に優れています。・本体は特殊合成樹脂、ゲージ管にはパイレックスガラスを使用しています。・シール部分にはフッ素ゴムを使用していますので、135℃の温度に耐えられます。◎金属製オイルゲージに匹敵する耐圧、耐熱、耐薬品性をもつオイルゲージです。・金属製と比べ、安価です。◎取り付けボルトと温度計が一体となり、非常にコンパクトに設計されています。・GTS型は小型温度計(Φ25mm)、GT型は大型温度計(Φ35mm)※温度計の目盛りは多少変更することがありますので、ご了承下さい。◎ゲージ管の中央には赤線が入っていて、液体部分はそのレンズ作用で、赤線が太く見えるため、液面がはっきり見えます。◎耐熱:135℃◎耐圧:l.0MPa◎長期間の使用で汚れが生じた場合、分解掃除できます。
形状パイプ式
◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎KLPCのL型タイプです。・KLPCの同型同様に用途に応じて、本体・ゲージ管・パッキン・ボルトを選定できます。◎KLPC-L型は本体にガラス繊維強化ナイロン樹脂を採用しております。◎ゲージ管はポリカーボネート樹脂が標準です。・アクリル樹脂製も用意しております。◎透視角が大きく、側面からも油面が確認できます。◎本体とゲージ管がOリングのみでシール、接続されています。◎部品点数が少なく簡単に取り付け、取り替えができます。◎内部の汚れもゲージ管を取り外すだけで自由に掃除できます。◎先端にあるキャップにより、ゲージ内の空気の流通ができるようになっています。◎ゲージ管を安定させる為、付属品としてゲージ管ガイドを用意しておりますので適当な位置に取り付けて下さい。◎フロートは黒色が標準です。・赤色も用意しています。◎ゲージ管の長さを自由に変える事ができます。
形状L型
公差A:±0.50
シリーズKLPC-L
寸法A(mm)450
寸法F(mm)24
寸法D(mm)24
寸法E(mm)31
ねじ寸法H:M10×1.50
寸法B(mm)465
寸法C(mm)419
寸法G(mm)11
1個
¥9,998
税込¥10,998
18日以内出荷
◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎KL型に比べ、オイル窓の幅が広く、オイル面がよりいやすいタイプです。・KDL型はKL型に比べ、オイル窓の横幅が広く、オイル面がより見やすくなっています。◎KDL型オイルゲージは、取り付けボルト・セット部分に耐熱強化樹脂を使用。◎オイル窓部分には耐衝撃性に強く、荷重変形の少ない透明樹脂を使用しています。◎取り付けボルト・セット部分とオイル窓部分は、接続バーで接合しています。・このため、オイルゲージ取り付けの時は、取り付けパッキンだけでシールでき、取り付けが簡単です。◎反射板は、白地に赤の目盛りを入れ、またオイル窓部分の裏面は白色印刷しています。・そのため、オイル量の確認はもちろん、オイルの仔細な症状も見逃しません。◎KDL型は分解、組み立てが簡単にでき、内部の手入れが容易です。◎耐熱:100℃◎耐圧:0.5~0.8MPa◎耐シンナー用のSタイプもございます。
形状長形
シリーズKDL
寸法A(mm)50
ねじ寸法D:M8×1.25
寸法B(mm)75
寸法C(mm)33
1個
¥4,198
税込¥4,618
翌々日出荷
◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎KLPCのL型タイプです。・KLPCの同型同様に用途に応じて、本体・ゲージ管・パッキン・ボルトを選定できます。◎KLPC-L型は本体にガラス繊維強化ナイロン樹脂を採用しております。◎ゲージ管はポリカーボネート樹脂が標準です。・アクリル樹脂製も用意しております。◎透視角が大きく、側面からも油面が確認できます。◎本体とゲージ管がOリングのみでシール、接続されています。◎部品点数が少なく簡単に取り付け、取り替えができます。◎内部の汚れもゲージ管を取り外すだけで自由に掃除できます。◎先端にあるキャップにより、ゲージ内の空気の流通ができるようになっています。◎ゲージ管を安定させる為、付属品としてゲージ管ガイドを用意しておりますので適当な位置に取り付けて下さい。◎フロートは黒色が標準です。・赤色も用意しています。◎ゲージ管の長さを自由に変える事ができます。
形状L型
公差A:±0.45
シリーズKLPC-L
寸法A(mm)250
寸法F(mm)24
寸法D(mm)24
寸法E(mm)31
ねじ寸法H:M10×1.50
寸法B(mm)265
寸法C(mm)219
寸法G(mm)11
1個
¥6,398
税込¥7,038
18日以内出荷
◎着脱アダプター・KLPD-G型、KLM型等の長形オイルゲージは長期間の使用によるゲージ管の汚れや、不慮の破損に対し分解手入れや部品の交換が簡単にできますが、この時には油槽の油抜きが、必要になります。・KMA着脱アダプターは、オイルゲージの着脱によりバルブの開閉を自動的に行うため、この油抜き作業を必要としません。◎本体は真鍮にクロムメッキ仕上げのものを標準とし、KLM-F型に鉄製、KLM-S型にステンレス製を用意しています。
形状長形
シリーズKMA-A
◎着脱アダプター付のフランジです。・KLM型等の長形オイルゲージは、長期間の使用によるゲージ管の汚れや、不慮の破損に対し分解手入れや部品の交換が、簡単にできますが、この時には油槽の油抜きが、必要になります。・KMA-A・F型は、着脱時バルブの開閉を自動的に行うため、この油抜き作業を必要としません。◎取り付け寸法はJISに基づきKLPD-G型・KLPD-GV型、KLM型、KLM-V型、KLM-AV型が取り付け可能です。◎本体は鉄(SS400)にクロムメッキ仕上げ、弁パッキンにフッ素ゴムを使用しています。◎100A・S型は本体がステンレス製、各パッキン類にテフロンを使用しています。
形状長形
シリーズKMA-A・F
寸法A(mm)90
寸法D(mm)15
寸法B(mm)65
寸法C(mm)12
1個
¥22,980
税込¥25,278
13日以内出荷

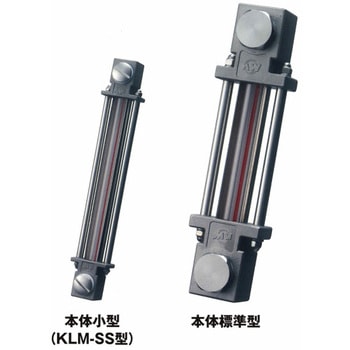

◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎ステンレスタイプのオイルゲージです。・金属製オイルゲージKLM型シリーズのステンレス製オイルゲージです。・ゲージ管にパイレックスガラス、シール部分にテフロンパッキンを使用。◎耐熱、耐圧、耐薬品性がさらに高くなっております。・KLPD-G、KLM型等に比較して、耐薬品性がさらに広範囲になります。・液体に直接触れる部分にステンレスを使用、パッキンにはテフロンを使用して、高温、薬品に耐久性があります。◎耐熱:200 ℃◎耐圧:1.5~2MPa
形状長形

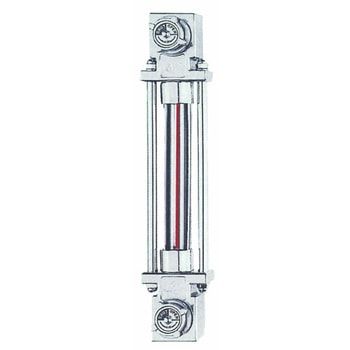

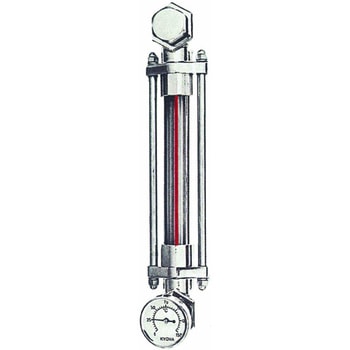

◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎KLM-AVT 型オイルゲージは、金属製オイルゲージKLM型シリーズの温度計付自動ストップバルブ機構内蔵オイルゲージです。◎自動ストップバルブ機構と併せ、大型温度計をコンパクトに取り付けポルトと一体化。◎万一、ゲージ管が破損した場合には、自動的にバルブ機構が働き、油漏れを防ぎます。◎耐熱:150℃◎耐圧:1.0MPa
形状長形
DM12×1.75
シリーズKLM-AVT
◎耐熱樹脂とガラスを組み合わせることにより安価で高スペックな製品となっています。◎耐熱性に優れています。(耐熱:135℃)・このKMH型の本体は耐熱強化樹脂の採用で、常時135℃の耐熱性をもっています。◎耐薬品性にも優れています。・耐薬品性(作動油、ウォーターグリコール、リン酸エステル等)に優れています。◎狭い場所でも簡単に取り付けできます。◎耐熱:135℃◎耐圧:0.5MPa◎シール部分には耐熱ゴムを使用しています。◎ゲージ窓部分には耐熱強化ガラスを使用しています。◎外観はガッチリしていて、しかも美観で耐衝撃性に優れています。◎製品はコンパクト化されていて、取り付けが簡単です。◎このKMH型は内部が汚れた時、分解でき、手入れが簡単です。◎取付パッキンはOリングですが、平パッキン仕様もあります。
形状丸形
シリーズKMH
寸法A(mm)23
寸法F(mm)19
寸法D(mm)9
寸法E(mm)10
ねじ寸法G:G3/8
寸法B(mm)Φ25.5
寸法C(mm)Φ11.0
OリングP-15
1個
¥1,498
税込¥1,648
翌々日出荷
◎パイプ式オイルゲージ・透明角が大きく、側面からも液面が確認できます。・パイプの長さを変えることで、取り付けピッチを自由に決めることができます。◎本体とゲージ管がOリングのみでシールされ、接続されていますので取り付けピッチの多少のズレをカバーできます。◎部品が少なく、簡単に取り付け、取り替えができます。◎内部の汚れもゲージを取り外すだけで、簡単に掃除ができます。◎耐熱:150℃◎耐圧:0.3MPa◎縦指示線タイプ◎フロートは黒色が標準です。・赤色も用意しています。
形状パイプ式
◎取り付けやすさ、見やすさを追求したスタイリッシュなデザイン。・目盛り幅が大きく、油量の変化がわかりやすい。・薄型で、小さなスペースでも取り付け可能です。◎樹脂製オイルゲージの基本タイプです。・K2L型オイルゲージは取り付けボルト・セット部分に特殊合成樹脂を使用。・オイル窓部分には耐衝撃性に強く、荷重変形の少ない透明樹脂を使用しています。◎取り付けボルト・セット部分とオイル窓部分は、接続バーで接合しています。・このため、オイルゲージの取り付けの時は取り付けパッキンだけでシールでき、取り付けが簡単です。◎反射板は白地に赤の目盛りを入れ、またオイル窓部分の裏面は白色印刷しています。・そのためオイルの量確認はもちろん、オイルの仔細な症状も見逃しません。 ◎分解、組立が簡単にでき、内部の手入れが容易です。◎耐熱:90℃◎耐圧:0.5~0.8MPa◎耐シンナー用のSタイプもございます。
形状長形
シリーズKL2
◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎KLM-V型オイルゲージに着脱アダプターを付属させた製品です。・オイルゲージ着脱時の油抜き作業の不便を解消します。◎KLM-V型(KLM-VA型)オイルゲージは、金属製オイルゲージKLM型シリーズのバルブ付オイルゲージです。・取り付けボルト内にバルブがコンパクトに設計されていて、取り付けポルトを締め込めば、バルブの操作が可能になります。・不慮によるガラスパイプ等の破損で油漏れが生じた場合、取り付けボルトに内蔵したバルブを締めることで、油漏れを止められます。
形状長形
◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎KLPCのL型タイプです。・KLPCの同型同様に用途に応じて、本体・ゲージ管・パッキン・ボルトを選定できます。◎KLPC-L型は本体にガラス繊維強化ナイロン樹脂を採用しております。◎ゲージ管はポリカーボネート樹脂が標準です。・アクリル樹脂製も用意しております。◎透視角が大きく、側面からも油面が確認できます。◎本体とゲージ管がOリングのみでシール、接続されています。◎部品点数が少なく簡単に取り付け、取り替えができます。◎内部の汚れもゲージ管を取り外すだけで自由に掃除できます。◎先端にあるキャップにより、ゲージ内の空気の流通ができるようになっています。◎ゲージ管を安定させる為、付属品としてゲージ管ガイドを用意しておりますので適当な位置に取り付けて下さい。◎フロートは黒色が標準です。・赤色も用意しています。◎ゲージ管の長さを自由に変える事ができます。
形状L型
公差A:±0.45
シリーズKLPC-L
寸法A(mm)300
寸法F(mm)24
寸法D(mm)24
寸法E(mm)31
ねじ寸法H:M12×1.75
寸法B(mm)315
寸法C(mm)269
寸法G(mm)11
1個
¥7,298
税込¥8,028
18日以内出荷

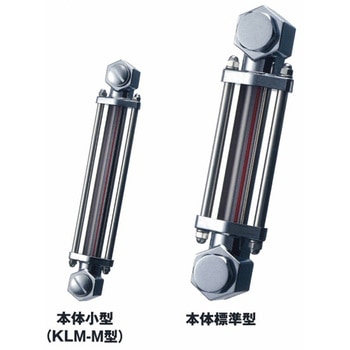

◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎真鍮にクロムメッキ仕上げをしたスタンダードタイプの金属製オイルゲージです。・ゲージ管にパイレックスガラス、シール部にフッ素ゴムを使用しています。◎KLM型オイルゲージは、金属製オイルゲージ KLM型シリーズの基本型です。・本体は真鍮にクロームメッキ仕上げ、ゲージ管にはパイレックスガラス、シール部分にはフッ素ゴムを使用していますので、耐熱、耐薬品性に優れています。・使用になる薬液に応じて、パッキンの材質を変更することも可能です。◎耐熱:150℃◎耐圧:1.5~2MPa◎ゲージ管の中央には赤線が入っていて、液体部分はそのレンズ作用で赤線が太く見えるため、遠くからでも液面がはっきり見えます。◎ゲージ管は金属製パイプで保護してあります。◎取り付けピッチの長さに応じて、本体と本体の間に中間受けが付きます。・この中間受けが、製品をガッチリさせるとともに、指示線の役目も果たします。◎ロングタイプ・ロングタイプは、同ーピッチの製品を 2本接続した形を標準としています。・中央の接続本体(Joint)により、500~1,000の製品を2本接続した形になるため、取り付けると安定度が増します。
形状長形
◎最高の機会に取り付ける、至高の一品・耐熱・耐圧・耐薬品性に優れています。・金属製ながらコンパクトな設計で、手軽に取り付け可能です。◎KLM-AV型に着脱アダプターを付属させた製品です。・オイルゲージ着脱時の油抜き作業の不便を解消します。◎KLM-AV型(KLM-AVA型)オイルゲージは、金属製オイルゲージ KLM型シリーズの自動ストップバルブ機構付オイルゲージです。・自動ストップバルブ機構と併せて、手動バルブ付取り付けボルトを採用した二重バルブ方式です。・本体にバルブがコンパクトに設計されていて、万ーゲージ管が破損した場合には、自動的にバルブ機構が働き、油漏れを防ぎます。
形状長形
◎着脱アダプター付のフランジです。・KLM型等の長形オイルゲージは、長期間の使用によるゲージ管の汚れや、不慮の破損に対し分解手入れや部品の交換が、簡単にできますが、この時には油槽の油抜きが、必要になります。・KMA-A・F型は、着脱時バルブの開閉を自動的に行うため、この油抜き作業を必要としません。◎取り付け寸法はJISに基づきKLPD-G型・KLPD-GV型、KLM型、KLM-V型、KLM-AV型が取り付け可能です。◎本体は鉄(SS400)にクロムメッキ仕上げ、弁パッキンにフッ素ゴムを使用しています。◎100A・S型は本体がステンレス製、各パッキン類にテフロンを使用しています。
形状長形
シリーズKMA-A・F
寸法A(mm)100
寸法D(mm)15
寸法B(mm)75
寸法C(mm)14
1個
¥22,980
税込¥25,278
13日以内出荷
◎L型オイルゲージ・1ヶ所のネジ止のみで、取り付けが可能です。◎KLPCのL型タイプです。・KLPCの同型同様に用途に応じて、本体・ゲージ管・パッキン・ボルトを選定できます。◎KLPC-L型は本体にガラス繊維強化ナイロン樹脂を採用しております。◎ゲージ管はポリカーボネート樹脂が標準です。・アクリル樹脂製も用意しております。◎透視角が大きく、側面からも油面が確認できます。◎本体とゲージ管がOリングのみでシール、接続されています。◎部品点数が少なく簡単に取り付け、取り替えができます。◎内部の汚れもゲージ管を取り外すだけで自由に掃除できます。◎先端にあるキャップにより、ゲージ内の空気の流通ができるようになっています。◎ゲージ管を安定させる為、付属品としてゲージ管ガイドを用意しておりますので適当な位置に取り付けて下さい。◎フロートは黒色が標準です。・赤色も用意しています。◎ゲージ管の長さを自由に変える事ができます。
形状L型
公差A:±0.45
シリーズKLPC-L
寸法A(mm)150
寸法F(mm)24
寸法D(mm)24
寸法E(mm)31
ねじ寸法H:M12×1.75
寸法B(mm)165
寸法C(mm)119
寸法G(mm)11
1個
¥5,198
税込¥5,718
18日以内出荷
