5ページ目: フォースゲージ

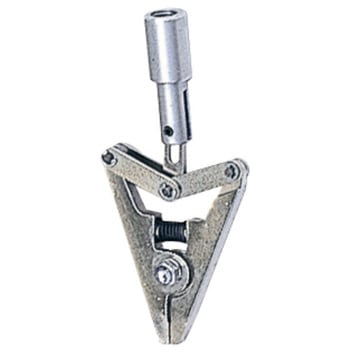

ゴム・テープなどの変形しながら伸びるものに適した引張用治具です。自己締め付け作用で変形しても抜けにくい構造です。

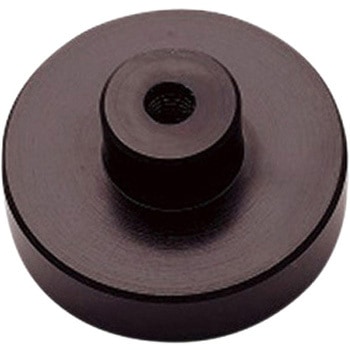

下部治具固定用。

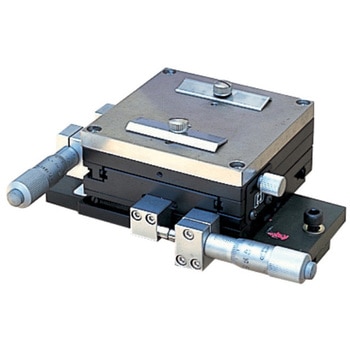

試料の位置合わせに適した治具です。GT-20-1～3はX-Yの調整です

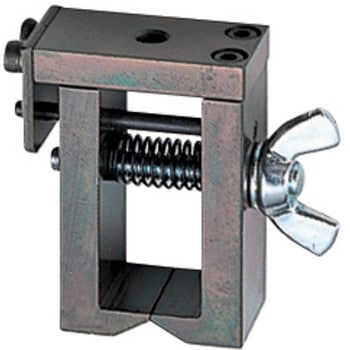

クサビ効果による自己締め付け作用があり、試料の着脱が容易に行えます。焼き入れした部品や硬度の高い材料など、初期咬み込みがない試料の場合、滑ることがあります。あらかじめご確認下さい。フェースはフラット形状(クロスやすり目)が標準です。

両端めねじのピン接続型ジョイントです。

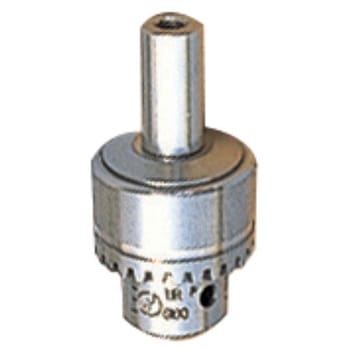

ピンを掴み、加圧試験で使用する治具です。突き刺し試験等で利用が多い治具です。

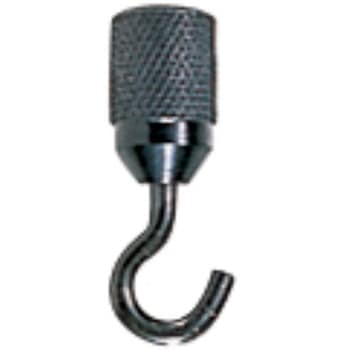

試料を引っ掛ける目的の治具でGT-30-2Wと組み合わせて、圧着端子の強度試験に利用されます。

薄い試験片(厚さ最大2mm)の引張試験機用チャックです。接着シートのT字剥離試験等に多く利用されます。

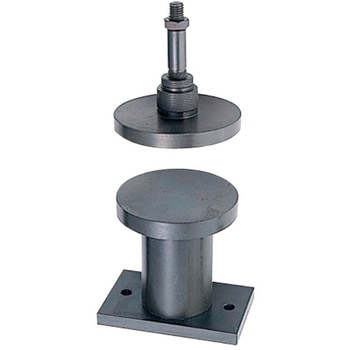

フォースゲージ先端の計測軸やスタンドのステージに取り付ける治具です。標準アタッチメントよりも圧縮面積が広く、サンプル全体を押し込みたい時に活躍します。最大荷重200Nまで使用可能な圧縮試験用治具です。

引張力・圧縮力を手軽に測定するための電源不要のフォースゲージです。目盛は100等分です(30N/300Nは120等分)。止め針機構付でピーク値の測定が可能です(ON/OFF切替可)。

紙やフィルムなどの摩擦係数の測定に最適です。取り付けたい計測スタンド(横型、縦型)に応じて型式を選択できます。ウエイト重量は200gと1000gから選択が可能です。JIS、ISO規格に一部準拠した測定が可能です。オプションソフトウェアを使用すれば、静摩擦係数と平均動摩擦係数を簡単に算出できます。

高速サンプリング(2000Hz)で急な荷重の変化にも追従、ピーク値、連続データ共に高い再現性を実現します。明るく読みやすい有機ELディスプレイを搭載。3分割された画面では、お好みの測定パラメータを表示することができます。センサー部の上下のネジ穴で固定し、設備への組み込みに最適です。小型センサーのため、狭いスペースでの測定ができます。ファームウェアVer.5以降のネクストシリーズは、専用サイトでの各種アップデートやソフトウェアのダウンロードが可能なため、用途に合わせたトルク計の機能拡張が図れます。

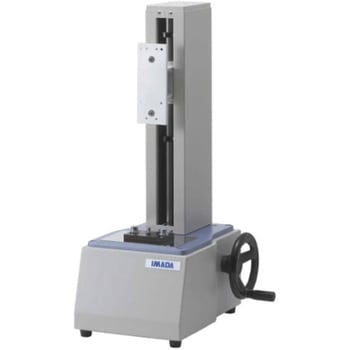

測定方向を均一化し、手で持って測定するより正確な測定を可能にします。ストロークが長く、大きなサンプルや伸びるサンプルにも対応できる縦型手動計測スタンドです。ハンドル操作で安定した引張・圧縮測定を可能にします。測長器取付にするオプションも選択できます。求められる固有の条件に合わせて測定の幅を広げます。

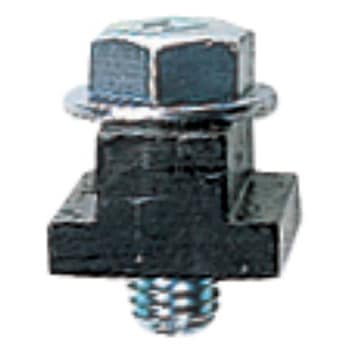

取付間隔が異なる複数のアタッチメントの固定に最適なテーブルです。T ナットが左右に移動するため、バイスやアタッチメントなどの取り付けの際、センター合わせが簡単に行えます。テーブル左右からアタッチメントを取り付けたTナットを差し込むことが可能です。複数のアタッチメントを交換して使用される場合に便利です。

小型平面圧縮ロードセル「CFXシリーズ」用固定バンドです。指や道具の先などにロードセルを固定し、実際の使用状況に近い形で測定できます。9cmと25cmのバンドがつくため、巻き付けたい先の直径にあわせ使っていただけます。試験スタンドやフォースゲージで測りづらい形状や場所にあるサンプルの測定にも向いています。

荷重ー変位測定、分析を手軽にできる製品ユニットです。複雑な配線なく、簡単にセットアップができ、フィーリング試験(感触測定)や材料の特性評価に最適です。高速サンプリング(2000Hz)で急な荷重の変化にも追従、ピーク値や小さな荷重の変化も正確に捉えます。荷重-変位グラフ(F-S曲線)を作成するソフトウェアを付属し、高速データ通信(2000Hz)で微小な変化も正確にグラフ描画します。PCで手軽かつ高度な測定分析が可能です。指定した荷重値での変位自動ゼロリセットなどの機能を搭載し、荷重-変位の測定を便利にします。用途に合わせて様々なタイプを選択でき、別売のオプションアタッチメントと組み合わせれば、引張、圧縮や剥離試験等の測定の幅を広げることができます。

PLCなど設備や変位計ユニットDMKシリーズ(バラ線仕様)と接続するための端子台付きケーブルです。付属ケーブル長さは約1mです。

紙やフィルムなどの摩擦係数の測定に最適です。取り付けたい計測スタンド(横型、縦型)に応じて型式を選択できます。ウエイト重量は200gと1000gから選択が可能です。JIS、ISO規格に一部準拠した測定が可能です。オプションソフトウェアを使用すれば、静摩擦係数と平均動摩擦係数を簡単に算出できます。

ハンドユース用トルクゲージ HTGA シリーズと接続し、トルク-角度測定を可能にします。測定角度範囲は0.1～9999.9度です。

丸端子を引っ掛けて固定します。Φ3/5/8mm の端子に対応しており、M4 のネジ穴に自由にピンを立てることも可能。

測定方向を均一化し、手で持って測定するより正確な測定を可能にします。一定の押し込み量で反発力を簡単に測定できます。ばね、緩衝剤、プラスチック部品の圧入、食品の押し込み力、切断力の測定に適しています。安価なレバータイプながら高い再現性を得られます。

FR-LT-120は横長のサンプルを置くための食品の測定用横長テーブルです。

測定方向を均一化し、手で持って測定するより正確な測定を可能にします。横型のため水平方向への負荷が可能でサンプルの設置も容易です。引張強度，圧縮強度，せん断強度測定など様々な測定にご利用いただけます。

紙などの平面試験体とペンなどの接触子の摩擦力を測定。接触子ホルダーを付け替えることで多様なサンプルを測定できます。おもりを用いた垂直荷重の調整や、往復摩擦の試験にも対応しています。オプションソフトウェアを使用すれば、静摩擦係数と平均動摩擦係数を簡単に算出できます。

ワイヤーハーネスの圧着端子のかしめ強度(引張強度)測定専用アタッチメントです。せん断力を利用したワイヤー(ケーブル)の固定方法により強固で確実な保持が可能なため、より正確なかしめ強度測定を行えます。JIS規格に一部準拠した測定が可能です。

絆創膏などの粘着性をタック試験で測定するためのアタッチメントです。ASTM 等規格に一部準拠した測定が可能です。

電動ドライバ・トルクドライバのトルク(回す力)を簡単に測定できます。合否判定の結果を分かりやすく表示(ランプ点灯)するため、簡単に不良品のチェックが行えます。USBでPCにつないでデータを出力することができるため、手間なくデータ管理できます。

樹脂製ヒンジキャップの開封試験専用治具です。可動式フックにより煩わしい位置調整を省くことができます。

測定物の飛散防止用シールドです。破壊試験など測定物が測定者にかかる危険が予想される場合にご活用ください。測定サンプルの位置に合わせパネル位置を上下に移動できます。正面のパネルは閉扉時ロックすることが可能です。カバーの材質やサイズ変更などの特注を承っております。

レトルトパウチやヒートシールを用いた包装袋の耐圧縮試験に最適です。測定条件に合わせて最大荷重や寸法が異なる2種類から選択できます。JIS規格に一部準拠した測定が可能です。サンプルや測定条件に合わせて、寸法や材質、耐荷重の変更などの特注対応もが可能です。

オーバーロード停止機能(※)、荷重値/トルク値による動作コントロールなど、計測スタンドの機能を有効化します。荷重-変位/トルク-角度の関係を測定できるようにします。RS232C分岐ケーブル(-RS)は、測定器と計測スタンド、外部機器(RS232C通信)を同時に接続させることができます。※ オーバーロードによる測定機器の故障を完全に防ぐことを保証する機能ではありません。

高速サンプリング(2000Hz)で急な荷重の変化にも追従、ピーク値、連続データ共に高い再現性を実現します。ペットボトルやビンなど様々な容器蓋の開栓・閉栓トルクの測定が可能です。明るく読みやすい有機ELディスプレイを搭載。3分割された画面では、お好みの測定パラメータを表示することができます。多様なテーブル・アタッチメント(別売)の選択が可能で、幅広いサンプルに対応します。ファームウェアVer.5以降のネクストシリーズは、専用サイトでの各種ダウンロードが可能なため、用途に合わせた測定器の機能拡張が図れます。

注射器の圧縮試験が可能な治具です。0.5～50ml の容量の注射器に対応できます。ISO規格に一部準拠した測定が可能です。

肉、魚、ソーセージなど、弾性が強く、クサビ形状のものではうまく切断できないサンプルの試験にご利用いただけます。替え刃が2枚付属しており、簡単に交換できます。
