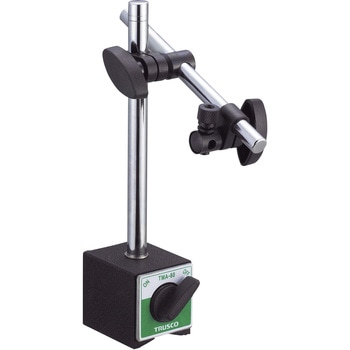

マグネットベースとは、テストインジケータやダイヤルゲージなど、各種測定器具を磁石で吸着固定する保持器具です。工作機械上など、磁石が吸着する場所であれば平面、曲面を選ばず任意の場所に素早く固定できます。アームの長短やアーム径の大小、微動調節機構の有無、磁石の吸着力やクランプの保持力、吸着のオンオフ切り替えスイッチの有無など様々な機種が存在。テストインジケータでの検査や、被削材の寸法などをダイヤルゲージで測定する際の保持器具として幅広く使用されています。
動画あり
磁力のON/OFFが切り替え可能なマグネットホルダー台です。
ネジ穴付きなので器具、装置の仮付けに便利です。
底部吸着面は曲面にも取り付けできるようにV溝状に加工されています。切換スイッチの反対面も吸着できます。
用途器具、装置の固定や仮付け
関連資料よくある商品Q&A(0.2MB)
RoHS指令対応証明書(0.2MB)
強力な磁石と頑丈なフレームで安定した測定を実現します。
切り替えスイッチの操作で吸着ON/OFFが切り替えられます。
用途耳金付(耳金の径Φ6.5mm)のダイヤルゲージもしくは、ステム径Φ6・Φ8mmのダイヤルゲージ・てこ式ダイヤルゲージの取り付け可能です。
吸着力(N[kgf])800[80]
仕様普及、標準型
質量(kg)1.4
ダイヤルゲージ取付穴(mm)6.0、8.0 (アリ溝付)
主柱取付ねじベース側(mm)M8×1.25
主柱取付ねじ主柱側(mm)M8×1.25
主柱寸法(径×長さL)(mm)約12×約175
支柱寸法(径×長さL)(mm)約10×約160
マグネット部寸法(mm)50×58×55
関連資料よくある商品Q&A(0.2MB)
化学物質安全性参考資料(0.3MB)
1台
￥1,998
税込￥2,198
当日出荷
強力な磁石と頑丈なフレームで安定した測定を実現します。アームが150度 フレキシブルに動かせるため、ワークに対して楽に設定できます。
切り替えスイッチの操作で吸着ON/OFFが切り替えられます。 微動調節つきです。
用途ダイヤルゲージ・てこ式ダイヤルゲージの測定保持具としてお使い下さい。
質量(kg)1.3
ダイヤルゲージ取付穴(mm)8/6
吸着力(N[kgf])800[80]
主柱(mm)280
主柱取付ねじベース側(mm)M8×1.25
マグネット部寸法(mm)50×58×55
工作角度(°)150
磁力のON/OFFが切り替え可能なマグネットホルダー台です。ネジ穴付きなので器具、装置の仮付けに便利です。底部吸着面は曲面にも取り付けできるようにV溝状に加工されています。切換スイッチの反対面も吸着できます。
用途器具、装置の固定や仮付け
吸着力(N[kgf])400[40]
取付ねじ穴サイズM5×0.8 ネジ深さ4.2mm
マグネット寸法(幅W×奥行D×高さH)(mm)30×36×35
質量(kg)0.213
材質ネオジム磁石
1台
￥1,798
税込￥1,978
当日出荷
小型タイプなので狭い場所の使用に適しています。
強力な磁石と頑丈なフレームで安定した測定を実現します。
アームが150度フレキシブルに動かせるため、ワークに対して楽に設定できます。
切り替えスイッチの操作で吸着ON/OFFが切り替えられます。
用途ダイヤルゲージ・てこ式ダイヤルゲージの測定保持具としてお使い下さい。
質量(kg)0.6
ダイヤルゲージ取付穴(mm)8
吸着力(N[kgf])400[40]
主柱(mm)155
主柱取付ねじベース側(mm)M5×0.8
マグネット部寸法(mm)36×30×35
工作角度(°)150
1台
￥4,698
税込￥5,168
当日出荷
こんなお得な商品も！
マグネットベース
モノタロウ
￥1,998
税込￥2,198
強力なマグネットと、堅固なクランプメカにより、安定した精度の高い計測作業ができます。
用途工作機械機上あるいは鉄定盤上にて、機械加工ワーク等の寸法を、比較測定を主な手段として、ダイヤルゲージ方式の測定機器で測定(誤差、変差の検出)する場合の測定器保持具として広く利用されています。
吸着力(N[kgf])800[80] 吸着力は、SS400、板厚10mm、研削仕上げ面の値です。
仕様普及、標準型
トラスコ品番107-6795
質量(kg)1.5
ダイヤルゲージ取付穴(mm)6.4/8.1
主柱取付ねじベース側(mm)M8×1.25
主柱取付ねじ主柱側(mm)M8×1.25
仕様・用途【主柱径】【支柱径】が太くなるほどアームの保持強度は高くなります。
主柱寸法(径×長さL)(mm)Φ12×176
支柱寸法(径×長さL)(mm)Φ10×165
マグネット部寸法(mm)50×58×55
1台
￥4,998
税込￥5,498
当日出荷
強力な磁石と頑丈なフレームで安定した測定を実現します。支柱に微動装置がついているので位置送りの調整ができます。切替スイッチの操作でON/OFFの切替ができます。
用途ダイヤルゲージ・てこ式ダイヤルゲージの測定保持具としてお使い下さい。
吸着力800N(80kg)*最大吸着力はSS41、板厚10mm、研削仕上げ面の数値です。
取付ねじ穴サイズM8×1.25
質量(kg)1.4
ダイヤルゲージ取付穴(mm)6/8mm
主柱寸法(径×長さL)(mm)Φ12×170
支柱寸法(径×長さL)(mm)Φ10×150
マグネット部寸法(mm)50×58×55
関連資料よくある商品Q&A(0.2MB)
1台
￥2,298
税込￥2,528
当日出荷
RoHS
こんなお得な商品も！
微動送りマグネットベース
モノタロウ
￥2,298
税込￥2,528
高い吸着力のマグネットスタンドです。
用途ダイヤルゲージ・テストインジケーターの保持に使用するスタンド
材質本体：鋳鉄
寸法(mm)235×80×58
吸着力(N[kgf])600[60]
主柱寸法(径×長さL)(mm)Φ12×176
RoHS指令(10物質対応)対応
コンパクトサイズで高磁力の廉価版マグネットホルダ台です。
磁力がON/OFFできる切替式マグネットホルダとして幅広く利用できます。
吸着面はパイプ・丸棒にも吸着するV形構造になっています。
動画あり
小型タイプなので狭い場所の使用に適しています。切替スイッチの操作でON/OFFの切替ができます。
用途てこ式ダイヤルゲージの測定保持具としてお使い下さい。
吸着力400N(40kg)*最大吸着力はSS41、板厚10mm、研削仕上げ面の数値です。
質量(kg)0.38
ダイヤルゲージ取付穴(mm)6.0、8.0 (アリ溝付)
主柱寸法(径×長さL)(mm)Φ8×129
支柱寸法(径×長さL)(mm)Φ8×110
マグネット部寸法(mm)30×36×35
1台
￥2,298
税込￥2,528
当日出荷
動画あり
磁力のON/OFFが切り替え可能なマグネットホルダー台です。ネジ穴付きなので器具、装置の借り付けに便利です。底部吸着面は、両端に足があり面はフラットになってます。切換スイッチの反対面も吸着できます。
用途器具、装置の固定や仮付け
吸着力(N[kgf])1500[150]
取付ねじ穴サイズM8×1.25 ネジ深さ7mm
質量(kg)2.5
マグネット部寸法(mm)50×117×52
1台
￥5,198
税込￥5,718
当日出荷
こんなお得な商品も！
マグネットホルダ台
モノタロウ
￥1,698～
税込￥1,868～
コンパクトサイズにもかかわらず、強力な磁力を発揮します。
吸着面は曲面にも吸着するV溝機構や、フラット面があり、用途にあわせて選定できます。切換スイッチの反対面も吸着できます。
用途床磁力がON/OFFできる切換式のマグネットホルダとして広く利用できます。
ネジ穴に治具をとりつけたり、若干の手を加えたりして、機器の仮付脚やセンサーやレーザの基台などに使用されています。
吸着力(N[kgf])800[80]
取付ねじ穴サイズM8×1.25深7
トラスコ品番107-7155
質量(kg)1.0
マグネット部寸法(mm)50×58×55
1台
￥4,598
税込￥5,058
当日出荷
動画あり
支柱がフレキシブルタイプなので曲げる事ができます。
用途測定器の保持に
吸着力(N[kgf])800[80]
質量(kg)1.6
ダイヤルゲージ取付穴(mm)8
主柱(mm)305
主柱取付ねじベース側(mm)M8×1.25
マグネット部寸法(mm)50×60×55
関連資料よくある商品Q&A(0.2MB)
RoHS指令対応証明書(0.2MB)
1個
￥4,998
税込￥5,498
当日出荷
小型でロック機能付マグネットベース
吸着力(N)250
取付ねじM5
仕様フェライト磁石
トラスコ品番232-7171
質量(kg)0.42
ダイヤルゲージ取付穴(mm)6、8
主柱(mm)64×55
マグネット部寸法(mm)30×35×35
1個
￥9,798
税込￥10,778
当日出荷
強力な吸着力で工作機械・治具等に吸着しますので、ダイヤルゲージ、テストインジケータ等を取付けての検査や、現場での応用範囲の広いスタンドです。
縦・横の取付け穴とブッシュによりΦ6、Φ8のダイヤルゲージ、テストインジケータ等が取付けられます。
吸着力(N)約600
トラスコ品番273-6357
取付穴径(Φmm)Φ6、Φ8
マグネット寸法(幅W×奥行D×高さH)(mm)50×58×55
主柱サイズ(mm)Φ12×177
支柱サイズ(mm)Φ10×165
ミツトヨ品番7010-10
1台
￥9,998
税込￥10,998
当日出荷
1個
￥2,598
税込￥2,858
当日出荷
Φ6・Φ8mm穴とΦ3/8穴、アリ溝が付いた回転クランプを搭載したアーム先端微動送り機能によってテストインジケーター、ダイヤルゲージの取付、ゲージ針の0点合わせが容易にできます。
皿バネ付のベアリング機構によりアーム中央部のノブによる締め付けがスムーズで強靭です。
吸着力(N)800
アーム取付ねじ径M8×1.25
トラスコ品番311-0028
質量(kg)1.35
マグネット寸法(幅W×奥行D×高さH)(mm)50×60×55
1台
￥20,980
税込￥23,078
当日出荷
吸着力(N)約150
取付穴Φ6・Φ8・アリ溝付
マグネット寸法(幅W×奥行D×高さH)(mm)Φ30×25
ミツトヨ品番7014-10
1台
￥5,998
税込￥6,598
当日出荷
1個
￥2,598
税込￥2,858
当日出荷
小型ながら400Nの吸着力を実現したマグネットベース台です。取付用のタップはM5、M6、M8の3種類があります。
用途磁力をレバーでON/OFFできるので測定器具、センサー、拡大鏡、照明器具などの仮固定などにご使用いただけます。
幅(mm)30
高さ(mm)35
質量(g)210
奥行(mm)38
吸着力(N)400
狭い場所での使用に適した小型タイプのフレキシブルマグネットベースです。小型ながら400Nの吸着力を持つマグネットホルダ台とダイヤル一つでしっかり止まるアームを組み合わせた本格仕様です。先端は小型ダイヤルゲージアタッチメントが付属します。
用途ダイヤルゲージやセンサー、各種測定器等の姿勢保持
型式(ホルダ台)SKS-C4-M5
質量(g)350
吸着力(N)(ホルダ台)400
アーム長さ(mm)150
取付部(測定器)8Φ
計測器取付部/アリ溝6.5
耐荷重(N)15
アタッチメントダイヤルゲージ対応小型アタッチメント
1台
￥3,888
税込￥4,277
欠品中
こんなお得な商品も！
微動送りマグネットベース
モノタロウ
￥2,298
税込￥2,528
微動タイプで(微動範囲2mm)、レバー操作でON/OFF脱着可能です。
用途一般測定や機械工作現場でのダイヤルゲージ及びダイヤルインジケーター(てこ式)の測定保持具としてお使い下さい。
M8ねじ穴付。様々な用途に合わせて使用可能な強力オンオフマグネットです。
用途ノガ・ホールディングシステムの構成部品、その他様々な用途に。
強力なマグネットと、堅固なクランプメカにより、安定した精度の高い計測作業が可能です。多様な姿勢をダイヤルひとつの締め付けにより、一気にすべてをロックできます。油圧式ほど高くないが、安定した固定力が得られます。メンテナンスが不要です。
用途ダイヤルゲージ方式の測定器等で測定する場合の測定器保持具として利用。
機能微動調整
機構メカロック式
仕様測定器取付：6mm・8mm穴、アリ溝付
主柱、支柱が太仕様。測定器具を安定して保持出来ます。
吸着力(N)800
取付ねじM8
仕様フェライト磁石
トラスコ品番232-7139
質量(kg)1.5
ダイヤルゲージ取付穴(mm)6、8
主柱寸法(径×長さL)(mm)14×178
支柱寸法(径×長さL)(mm)12×165
マグネット部寸法(mm)50×60×55
1個
￥6,598
税込￥7,258
当日出荷
磁力がON/OFFできる切り替え式のマグネットベース です。吸着面は 底：V型・奥：凹形で 用途に合わせて選定できます。
用途磁力がON/OFFできる切り替え式のマグネットとして測定・治具のベース・溶接の固定等に。
仕様【吸着面】底面(V形)/後面(凹形)
トラスコ品番118-1878
質量(g)950
吸着力(N)800
寸法(幅W×奥行D×高さH)(mm)50×60×55
取付ねじM8×1.25
RoHS指令(10物質対応)対応
グリーン購入法適合
1台
￥1,798
税込￥1,978
当日出荷
吸着力と薄板特性が向上、残留磁気も低減した仕様。
レバーの操作角度を従来品の半分程度まで小さくした事により、使い勝手が格段に向上しました。
吸着面を2面から4面へ多極化、吸着姿勢の安定感が増して使用範囲が広がります。
オールステンレス仕様なので錆びにくく、黒染めをなくして環境に配慮したエコモデル仕様を実現しました。
用途鉄定盤または機械テーブル上での治具・測定装置の固定、レーザー用はじめ光学測定における仮付台などに好適です。切換式の永磁ホルダですから、微妙な調整や精度が要求される場合に適します。
RoHS指令(10物質対応)対応
主柱が355mmと長く、大口径のワークの測定に適してます。
用途ダイヤルゲージ等の測定保持具
吸着力(N)1274
取付ねじ穴サイズM10×1.5
質量(kg)3
ダイヤルゲージ取付穴(mm)6.5/8.1
主柱寸法(径×長さL)(mm)Φ16×355
支柱寸法(径×長さL)(mm)Φ14×200
ベース寸法(幅W×奥行D×高さH)(mm)50×117×75
1台
￥11,980
税込￥13,178
当日出荷

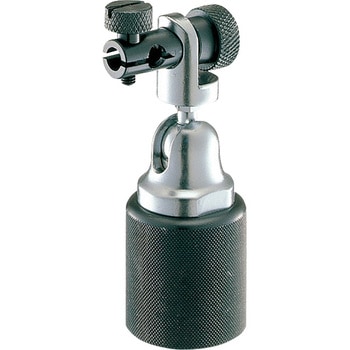

ワンタッチであらゆる角度にセット出来ます。
吸着力(N)200
仕様ユニバーサル式、マグネット：住友特殊金属ALNICO5(NKS-600)
トラスコ品番229-4079
質量(kg)0.25
寸法(幅W×奥行D×高さH)(mm)(マグネット)31×31×33
ダイヤルゲージ取付穴(mm)6
主柱寸法(径×長さL)(mm)31×82
1個
￥4,698
税込￥5,168
当日出荷
マルチクランプ方式を採用。ほとんどすべてのダイヤルゲージ、テストインジケーターに対応できます。アリ溝付。
吸着力(N)800
取付ねじM8
仕様フェライト磁石、アリ溝、耳付
トラスコ品番219-8525
質量(kg)1.4
ダイヤルゲージ取付穴(mm)6、8、3/8inch
主柱寸法(径×長さL)(mm)12×177
支柱寸法(径×長さL)(mm)10×164
マグネット部寸法(mm)50×60×55
1個
￥6,398
税込￥7,038
当日出荷
TM-901用プロープです。
従来品TM-501/601/701/801でもご使用いただけます。
適合機種TM-501/601/701/801/901
RoHS指令(10物質対応)対応
強力な磁力で工作機械や治具に固定できますので、テストインジケータ、ダイヤルゲージを取り付けての検査などに幅広くご利用いただけけます。
縦・横の取付穴やブッシュにテストインジケータ、ダイヤルゲージが取り付けられます。
アリ溝付きです。
取付穴Φ6、Φ8、Φ9.53、アリ溝付き
RoHS指令(10物質対応)対応
