37ページ目: 絶縁キャップ

Samtec FTSH シリーズマイクロ Terminal ストリップです。Terminal Material定格電流： 3.4 A/ ピン 動作温度範囲: -55 → +125℃ RoHS対応(2022年10月現在) 鉛フリーはんだ

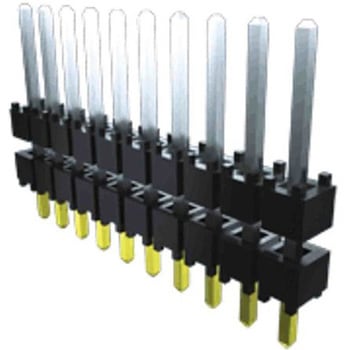

Samtec コネクタヘッダは、100 ポジションのスルーホール取り付けです。ピッチ： 0.100 インチ( 2.54 mm ) コンタクトシステム： 0.025 インチ( 0.635 mm )角型ポスト 向き: 垂直、ライトアングル 終端: スルーホール 用途: 業界最大の豊富な標準ピン数、端子長、及びオプション 特別な機能 : 多くのオプションがあります

Samtec TD シリーズは、40 ピンコンタクトの 2.54 mm 2 列ねじ付き機械 Terminal ストリップです。絶縁用黒色ガラス繊維入りポリエステル 端子は、りん青銅製です RoHS対応(2022年10月現在) 動作温度範囲: -40℃ → +125℃

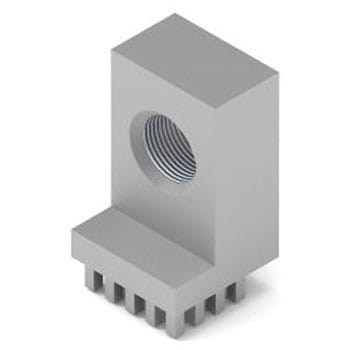

Wurth Elektronik WP-Rafe REDCUBE ねじ Terminal は、頑丈な構造で、材料の表面にスズめっき銅が施されたプレスフィット実装では、基板への保持力が大きく、はんだ O よりもしっかり固定されます動作温度： -55 → +150 ℃ 耐湿性レベル( MSL ) 1締め付けトルク： 3.9 N m

Wurth Elektronik WP-Rafe REDCUBE ねじ Terminal は、頑丈な構造で、材料の表面にスズめっき銅が施されたプレスフィット実装では、基板への保持力が大きく、はんだ O よりもしっかり固定されます動作温度： -55 → +150 ℃ 耐湿性レベル( MSL ) 1締め付けトルク： 40 N m

Wurth Elektronik WP-THRSH シリーズ M4 ねじサイズねじ Terminal は、9 ピン構成です。自動実装向けのはんだ付け対応高電流ワイヤ対基板接続です。これにより、堅牢で機械的な高電流接続が可能になります。材質：黄銅 高さ：8.5 mm 幅：10 mm

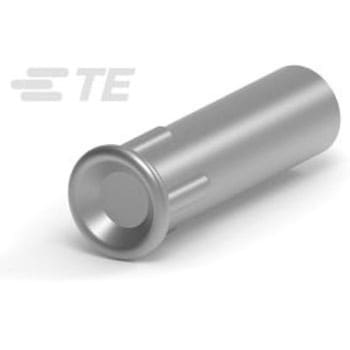

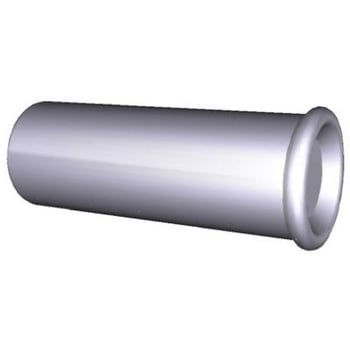

TE Connectivityディスクリート基板ミニチュアスプリングソケットディスクリートワイヤ用の、ディスクリート基板スルーホール押し込みタイプミニチュアスプリング式ソケット製品です。 これらのディスクリートソケットには、底の閉じた又は底の開いたスリーブのタイプがあり、様々な長さとめっきのオプションがあります。 詳細は追加データ表を参照してください。

Samtec CLM シリーズ 1 mm 高耐久性信頼性マイクロソケットは、15 ポジション、02 リードスタイルです。接触面に 0.000254 mm の選択的な金めっきが施され、テールにつや消しスズが施されています。複列 下口 低プロファイルデュアルワイプTiger Clawコンタクト ポリイミド製フィルムピックアンドプレースパッドです テープ及びリールのパッケージング

UL、CSA挿入コネクタ端子

TE Connectivity FASTON 250圧着レセプタクル迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着レセプタクル端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。このFASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えています。このファストン250レセプタクルの背面にあるテーパー壁で座なしタブの過挿入を防止します。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。特長と利点正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性。用途このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。

TE Connectivity FASTIN-FASTON 250圧着レセプタクルFASTIN FASTON 250シリーズクイックコネクト圧着レセプタクル端子は、迅速な取り付けと一様な信頼性を提供します。 FASTIN FASTON 250レセプタクル端子では、安定した電気的及び機械的性能を保証するFASTON 250圧着レセプタクルと同じ生産技術を採用しています。 FASTIN FASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えており、導体ストランドの軸方向アライメントを維持できます。 FASTIN FASTON 250レセプタクル端子の背面のテーパー壁で座なしタブの過挿入を防ぐことができます。 FASTIN-FASTONレセプタクルとFASTONレセプタクルの違いは、ハウジング内に挿入された場合に端子の確実な保持を実現するロックランスが追加されていることです。 各FASTIN FASTON 250端子は、すべての接続が規定通りに実行されるよう正確に制御された圧着仕様に適合します。 機械的強度と導電性の組み合わせを最適化するため、FASTIN FASTON 250レセプタクルは、別売りの専用圧着工具を使用して取り付けます。 「F」スタイルの圧着終端処理は、回路の寿命が終わるまで正確な伸張強度と導電性を確保できます。 この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。特長と利点正しい工具を使用してすばやく導体に取り付け可能 ハウジング内はロックランスで確実に保持 一様な信頼性が得られるように正確に調整された圧着仕様 安定した電気的及び機械的性能 精密な伸張強度及び導電性 振動及び腐食に対する最大の耐久性。用途このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。用途には、電化製品、洗濯機、乾燥機、自動車ハーネス配線などがあります。

TE Connectivity FASTON 250シリーズUltra-Fastレセプタクル圧着端子FASTON 250シリーズUltra-Fast完全絶縁レセプタクル圧着端子は、むき出しのリードによる感電や短絡が発生しないような設計になっています。この端子は、V-2タイプ6/6ナイロンハウジング内で完全に保護されています。かん合時には、圧着レセプタクルとタブコネクタは、ナイロンハウジングによって完全に密閉されます。じょうご型のハウジングにより、簡単にワイヤを挿入することができ、ほつれを防止できます。また、このハウジングは半透明なため、端子を目視点検でき、ワイヤサイズを識別しやすいように色分けされています。FASTON 250シリーズUltra-Fastレセプタクルは、26 → 10 AWGの単線、ヒューズ線、より線の端子に使用します。特長感電や短絡から保護する完全絶縁 かん合時に完全密閉 ワイヤを簡単に挿入できるじょうご型ハウジング 目視点検可能な半透明ハウジング ワイヤサイズを識別可能な色分けされたハウジング

TE Connectivity FASTON 250圧着レセプタクル迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着レセプタクル端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。このFASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えています。このファストン250レセプタクルの背面にあるテーパー壁で座なしタブの過挿入を防止します。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。特長と利点正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性。用途このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。

TE Connectivityポジティブロックコネクタコンタクト - MK I 250シリーズMK I 250シリーズのポジティブロックレセプタクル及びフラグスタイル圧着端子です。低い挿入力とスナップアクションロッキングを特長とし、20 → 10 AWGのワイヤ範囲に対応します。 このポジティブロック圧着レセプタクルは、穴又はくぼみのあるかん合タグ端子にロックします。正しく配置されるとカチッという音がしてロックされ、レセプタクル端子上の内蔵ディプレッサを外さない限り取り外すことはできません。

TE Connectivity FASTIN-FASTON 250圧着レセプタクルFASTIN FASTON 250シリーズクイックコネクト圧着レセプタクル端子は、迅速な取り付けと一様な信頼性を提供します。 FASTIN FASTON 250レセプタクル端子では、安定した電気的及び機械的性能を保証するFASTON 250圧着レセプタクルと同じ生産技術を採用しています。 FASTIN FASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えており、導体ストランドの軸方向アライメントを維持できます。 FASTIN FASTON 250レセプタクル端子の背面のテーパー壁で座なしタブの過挿入を防ぐことができます。 FASTIN-FASTONレセプタクルとFASTONレセプタクルの違いは、ハウジング内に挿入された場合に端子の確実な保持を実現するロックランスが追加されていることです。 各FASTIN FASTON 250端子は、すべての接続が規定通りに実行されるよう正確に制御された圧着仕様に適合します。 機械的強度と導電性の組み合わせを最適化するため、FASTIN FASTON 250レセプタクルは、別売りの専用圧着工具を使用して取り付けます。 「F」スタイルの圧着終端処理は、回路の寿命が終わるまで正確な伸張強度と導電性を確保できます。 この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。特長と利点正しい工具を使用してすばやく導体に取り付け可能 ハウジング内はロックランスで確実に保持 一様な信頼性が得られるように正確に調整された圧着仕様 安定した電気的及び機械的性能 精密な伸張強度及び導電性 振動及び腐食に対する最大の耐久性。用途このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。用途には、電化製品、洗濯機、乾燥機、自動車ハーネス配線などがあります。

TE Connectivity FASTIN-FASTON 250圧着レセプタクルFASTIN FASTON 250シリーズクイックコネクト圧着レセプタクル端子は、迅速な取り付けと一様な信頼性を提供します。 FASTIN FASTON 250レセプタクル端子では、安定した電気的及び機械的性能を保証するFASTON 250圧着レセプタクルと同じ生産技術を採用しています。 FASTIN FASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えており、導体ストランドの軸方向アライメントを維持できます。 FASTIN FASTON 250レセプタクル端子の背面のテーパー壁で座なしタブの過挿入を防ぐことができます。 FASTIN-FASTONレセプタクルとFASTONレセプタクルの違いは、ハウジング内に挿入された場合に端子の確実な保持を実現するロックランスが追加されていることです。 各FASTIN FASTON 250端子は、すべての接続が規定通りに実行されるよう正確に制御された圧着仕様に適合します。 機械的強度と導電性の組み合わせを最適化するため、FASTIN FASTON 250レセプタクルは、別売りの専用圧着工具を使用して取り付けます。 「F」スタイルの圧着終端処理は、回路の寿命が終わるまで正確な伸張強度と導電性を確保できます。 この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。特長と利点正しい工具を使用してすばやく導体に取り付け可能 ハウジング内はロックランスで確実に保持 一様な信頼性が得られるように正確に調整された圧着仕様 安定した電気的及び機械的性能 精密な伸張強度及び導電性 振動及び腐食に対する最大の耐久性。用途このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。用途には、電化製品、洗濯機、乾燥機、自動車ハーネス配線などがあります。

TE Connectivity FASTON 250 / 205シリーズ基板レセプタクル端子幅6.35 mm又は5.21 mmのかん合タブに対応するFASTON 250 / 205シリーズ基板実装レセプタクル端子です。これらのFASTON 250 / 205シリーズクイックコネクト基板実装レセプタクル端子は、スズめっき黄銅製で、厚さ3.18 mmの基板での使用に適合します。このFASTON 250 / 205基板レセプタクルは、挿入に必要な力が小さくて済みます。

TE Connectivity FASTON 250シリーズUltra-Fastレセプタクル圧着端子FASTON 250シリーズUltra-Fast完全絶縁レセプタクル圧着端子は、むき出しのリードによる感電や短絡が発生しないような設計になっています。この端子は、V-2タイプ6/6ナイロンハウジング内で完全に保護されています。かん合時には、圧着レセプタクルとタブコネクタは、ナイロンハウジングによって完全に密閉されます。じょうご型のハウジングにより、簡単にワイヤを挿入することができ、ほつれを防止できます。また、このハウジングは半透明なため、端子を目視点検でき、ワイヤサイズを識別しやすいように色分けされています。FASTON 250シリーズUltra-Fastレセプタクルは、26 → 10 AWGの単線、ヒューズ線、より線の端子に使用します。特長感電や短絡から保護する完全絶縁 かん合時に完全密閉 ワイヤを簡単に挿入できるじょうご型ハウジング 目視点検可能な半透明ハウジング ワイヤサイズを識別可能な色分けされたハウジング

TE Connectivity高電流電源タップ端子基板への高電流分岐可能接続を実現する高電流基板実装電源タップタブ端子です。基板の穴にスズめっきが施され、はんだ付け不要の低抵抗インターフェイスとなるACTION PINコンタクトを備えています。これらの電源タップの定格電流はピンあたり最大5 Aです。ポジティブロックレセプタクルとかん合するように設計されています。

TE Connectivity FASTON 250シリーズUltra-Fastレセプタクル圧着端子FASTON 250シリーズUltra-Fast完全絶縁レセプタクル圧着端子は、むき出しのリードによる感電や短絡が発生しないような設計になっています。この端子は、V-2タイプ6/6ナイロンハウジング内で完全に保護されています。かん合時には、圧着レセプタクルとタブコネクタは、ナイロンハウジングによって完全に密閉されます。じょうご型のハウジングにより、簡単にワイヤを挿入することができ、ほつれを防止できます。また、このハウジングは半透明なため、端子を目視点検でき、ワイヤサイズを識別しやすいように色分けされています。FASTON 250シリーズUltra-Fastレセプタクルは、26 → 10 AWGの単線、ヒューズ線、より線の端子に使用します。特長感電や短絡から保護する完全絶縁 かん合時に完全密閉 ワイヤを簡単に挿入できるじょうご型ハウジング 目視点検可能な半透明ハウジング ワイヤサイズを識別可能な色分けされたハウジング

TE Connectivity FASTON 187 / 250シリーズクイックディスコネクトタブアダプタ端子FASTON 187 / 250シリーズのクイックディスコネクトタブアダプタ端子製品です。品番 ； 718-7886 718-7886、； 719-7221 719-7221、及び ； 718-8069 718-8069 はストレート取り付け、品番 ； 718-7750 718-7750 は15 ° / 66 °取り付けです。

TE Connectivity FASTON 250圧着レセプタクル迅速な取り付けと一様な信頼性を誇るFASTON 250シリーズクイック接続圧着レセプタクル端子です。広範囲にわたる産業分野での経験により、この圧着方式は、電気的 / 機械的に安定した性能を確保するのに最も有効であることが立証されています。このFASTON 250レセプタクル端子は、絶縁材の厚さを補償するステップダウン絶縁サポートバレルを備えています。このファストン250レセプタクルの背面にあるテーパー壁で座なしタブの過挿入を防止します。各FASTON端子は、圧着仕様が正確に管理されているので、すべてのコネクタが仕様通りに機能します。機械的強度と導電性の組み合わせを最適化するために、別売りの専用圧着工具を使用してください。「F」型圧着終端処理により、回路の寿命が終わるまで精確な伸張強度と導電性が確保されます。この終端処理方法は、振動及び腐食に対する最大の耐久性も提供します。特長と利点正しい工具を使用してすばやく導体に取り付け可能 一様な信頼性が得られるように正確に調整された圧着仕様 電気的 / 機械的に安定した性能 精確な伸張強度と導電性 振動及び腐食に対する最大の耐久性。用途このFASTON 250圧着レセプタクルは、一般に家電業界や自動車産業で使用されます。その他の用途には、コンピュータや周辺機器、産業用コントローラ、テスト装置、通信機器などがあります。

裸圧着端子(高耐熱)高耐熱裸圧着端子

最適な手動圧着工具については品番 ； 817-325 817-325 と品番 ； 373-308 373-308、ダイアセンブリ又は手動圧着工具については品番 ； 162-3159 162-3159 を参照TE Connectivity SOLISTRAND標準クローズドバレルバットスプライスSOLISTRAND標準閉鎖バレルバットスプライスは、単線、より線、不規則な形状の導体を終端させるよう設計されています。 このSOLISTRAND標準バレルバットスプライスはファイングレードの高導電性銅製で、すずめっきが施されています。バレルはろう付けされたシームで閉じられているため、バレルの周囲に均一な金属強度を提供します。 このSOLISTRANDバットスプライスのバレル内面は、ディンプル加工又は鋸歯のいずれかが施されているため、圧着後の電気接触面積と伸張強度が最大化

仕様制御文書D-200-82/-83/-84 次の要件をクリア: SAE-AMS-DTL-23053/13 (絶縁スリーブのみに該当)、SAE-AS81824/1 (200C 用途向けに改良) EN 3373-014の必要条件未満TE Connectivity D-200 MiniSeal圧着スプライスニッケルめっきのD-200 MiniSeal耐浸水圧着スプライスは、最大200℃までの高温使用に適しています。 これらのD-2100 MiniSealスプライスは、環境保護及びストレインリリーフのための熱収縮可能の青い透明の放射状クロスリンク変性フッ素樹脂の絶縁スリーブ、溶解性熱可塑樹脂リング、ニッケルめっき(SAE AMS-QQ-N-290)銅合金(101 or 102 per ASTM B75)スプライスバレルを備えています。 これらのD-200 MiniSealスプライスに適した用途には、航空宇宙及び防衛などが含まれます。RCW及びBMS13-60 ニッケルめっきワイヤの保護にも適しています。 品番 ； 782-4831 782-4831 は、ワイヤ範囲26～20 AWG用で、赤で色分け 品番 ； 782-4822 782-4822 は、ワイヤ範囲20～16 AWG用で、青で色分け 品番 ； 782-4828 782-4828 はワイヤ範囲16～12 AWG用で、黄色で色分け 適した圧着工具については、品番 ； 444-5693 444-5693 を参照のこと

Amphenol 12 サイズの速度スプライスコンタクト製品は、永久スプライスが必要な現場で保守可能なソリューションです。この製品はシリコンラバー製で、環境に配慮して密封されたかん合された一対のコンタクトを収納しているため、過酷な環境条件にも耐えることができます。定格電流は 25 アンペアです。自動車 コンタクトドロップ： 60 ミリボルト

1Samtec MNT シリーズはマルチポジションシャントです。位置: 4 → 40 ピッチ: 2.54 mm 色: 黒

Wurth Elektronik WR-PHD は 2.54 mm ピッチの黒色ジャンパコネクタで、この基板対基板コネクタは、ベージュの UL94-V0 PBT 絶縁体と打ち抜きスズめっきりん青銅コンタクトを備えています。ピン：2 かん合サイクル：25 動作温度：-40 ℃ 及び +125 ℃ RoHS 準拠(2022年10月現在)

TE Connectivity ( TE )ユニバーサル MATE-N-LOK ワイヤシールは、ユニバーサル MATE-N-LOK コネクタハウジングに取り付けます。ユニバーサル MATE-N-LOK コンタクト(ソケット及びプラグ)に対応しています。正しく組み立てられている場合、ワイヤシールは、ワイヤエントリ位置のコネクタハウジングに水の浸入を防ぎます。ソケット / プラグコンタクトは、外部絶縁径が 2.03 → 4.07 mm の 18-10 AWG ワイヤ導体に圧着されます。ワイヤシールは別売りで、主にワイヤ対ワイヤ用途で使用されます。アクセサリインターフェースシールは、かん合するコネクタのインターフェースを保護します。コネクタハウジングに取り付けたときに、水の浸入に対する保護を提供します 1810 AWG のワイヤに対応しています ユニバーサル MATE-N-LOK コネクタを防水システムにアップグレードします 用途 屋外 LED 照明 電気製品 暖房 / 換気 / 空調 火災及びセキュリティ 電源

この仕様は、プラスチックコンタクトをすべて保持する、AMPLIMITE HDP--20 及びエコノミー圧着スナップサブミニチュア D 商用コネクタの用途の要件を満たしています。これらの商用コネクタには、シールド又はシールドエンクロージャキットの有無を選択できます。コンタクトには、圧着、ポスト、はんだカップの 3 つのスナップインタイプがあります。圧着スナップインコンタクトには、ストレインリリーフ用の絶縁サポートバレルあり / なしのタイプがあります。HD-20 精密形成コンタクトの詳細については、アプリケーション仕様 114-10000 を参照してください。コネクタ及びキットに対応するさまざまなアクセサリが用意されています。組み立て済みコネクタは、軍事仕様 MIL-C-24308 の要件に適合するように設計されています。 AMPLIMITE HDP--20 コネクタは、製造ニーズに適合するさまざまなサイズを用意し、さまざまな取り付け及びハードウェア要件に適合します。Keystone とかん合するフェイス構成を採用しているため、これらのコネクタは複数の極性化及びかん合位置決め機能を備えており、システム設計の柔軟性を向上します。プラグコネクタには、挿入されたピンコンタクトを保護する一体型フードが付いています。キャビティの行は番号コード化されているので、便利です。このコネクタは、ワイヤサイズ 28 → 18 AWG のコンタクトに対応します。
