30ページ目: 電線保護

スリーブ径 = 9mm色 = クリアシュリンク径 = 3mmスリーブタイプ = 熱収縮チューブ接着面 = なし収縮率 = 3:1スリーブ長さ = 5m材質 = ポリオレフィン使用温度範囲 = -55 → +135 ℃難燃性 = なしハロゲン含有 = なし代表規格 = ULRS Pro軟質ポリオレフィン熱収縮チューブ、収縮比3:1. RS Proでは、軟質で難燃性のポリオレフィンから作られた、高品質で使いやすい汎用軟質ポリオレフィン熱収縮チューブを用意しています。この熱収縮チューブは、70 ℃ (最小)の低熱収縮温度で、収縮率は3:1と高く、元の直径の3分の1に収縮し、不規則な形状やいびつな形状をカバーするのに最適です。熱収縮チューブとは何ですか.. 熱収縮チューブは、ワイヤ又はケーブルジョイントのサイズに合わせてカットして、接続部の保護と絶縁を行えるタイプの押し出しプラスチックチューブです。加熱するとチューブは収縮して、固定された保護シールになります。収縮量は、収縮率によって異なります。チューブを購入する際には、伸びた状態にあり、この伸びているチューブは形状を記憶していて、加熱されると、元の状態に戻ります。サイズの変化が大きい材料ほど、カバーするにはより大きな収縮率が必要です。熱収縮チューブの使い方. ワイヤ又はケーブルの直径を測定し、適切なサイズの熱収縮チューブを選択します。加熱後の接続部又はジョイントをカバーするために十分な長さにチューブをカットします。その後で、ワイヤにスライドさせてはめます。ケーブル又はワイヤを接合し後、接合部に熱収縮チューブを被せ、チューブが収縮して結合部の周囲を緊密に包み込むまでヒートガンで熱します。軟質ポリオレフィン熱収縮チューブの特長と利点. 軟質ポリオレフィンはポリエチレンから誘導された材料で、最も一般的に使用されている断熱材の一種です。柔軟性が高く、高速収縮と耐久性に優れています。このポリオレフィンチューブを加熱すると、収縮率が3:1であるため、直径が元のサイズから放射状に3分の1に収縮します。軟質ポリオレフィンチューブには、以下のような特性があります。. 非常に柔軟 . 3:1の高収縮率で、元の直径の3分の1に収縮するため、大きく、不規則な形状に最適 . 難燃性(透明タイプを除く) . 動作温度範囲: -55 → +135 ℃ . 低熱収縮温度: 70 ℃ (最小) . 最低フル回復温度: 110 ℃ . 優れた電気的絶縁特性 . 一般的な液体及び溶剤に対する耐性 . 優れた耐摩耗性. ポリオレフィン熱収縮チューブは何に使用されていますか.. このポリオレフィン熱収縮チューブは非常に汎用性が高く、ケーブルジョイントや遮断ターミナルやワイヤスプライスなどのインラインコンポーネントの保護とシーリングのために、商業用及び産業用途の両方で使用されています。また、既存の摩耗した又は破れたケーブルや配線の絶縁材の修理のために使用することもできます。3: 1の高い収縮率は、この熱収縮チューブが、大きく、より不規則な形に対応できることを意味し、たとえば、ケーブルや端にあるコネクタに被せて、ジョイントを完全に密閉する保護カバーをかけることができます。主な用途:. . 電気絶縁 . 湿気、ほこり、化学物質に対する環境保護 . ワイヤと小型部品を機械的摩耗から保護 . ケーブルとコネクタのジョイントへの機械的なストレインリリーフで、曲げ伸ばしによる損傷を防止 . ハーネスワイヤ、ケーブル、チューブの結束と整理 . 識別カラー付きケーブル、配線、及びコンポーネント

RS Pro スズめっき銅編組ケーブルスリーブです 信頼性の高い RS Pro ブランドがお届けするスズめっき銅編組ケーブルスリーブです。さまざまなワイヤハーネスやケーブルハーネスで、静電、無線周波数( RF )、電磁干渉( EMI )からの優れた保護性能を発揮するのに最適なケーブルスリーブ製品です。これらのスズめっき銅編組スリーブは、内部成形で提供され、輸送中及び設置前に編組の形状と形状を維持します。RS Pro スズめっき銅編組スリーブは、さまざまなサイズが用意されており、用途に関係なく、ニーズに柔軟に対応します。 特長と利点 広範なサイズを用意 RF からの保護を必要とするケーブルや用途に最適です EMI などです 柔軟性の高い拡張範囲 動作温度範囲： -65 → 260 ° C 光学カバレッジは最大 99% です 用途 遮蔽編組は、ケーブルや電化製品に EMC シールドを提供し、無線周波数、電磁波、静電などの干渉から保護するように設計されています。スクリーニングブレード付きのケーブルスリーブは、さまざまなサイズがあり、多くの場合、用途に応じてスズめっき又はニッケルめっきが施されています。スクリーニングブレードは、次のようなさまざまな分野で使用されます。 電気絶縁と保護 産業用電気ネットワーク 認定 ANSI/ESD S20.20 ： 2014 です BS 2848 180 t BS EN61340-5-1 ： 2007 REACH準拠 よくある質問 これは拡張可能ですか。 はい。 RS Pro シリーズのスズめっき銅編組シリーズは、拡張可能です。 RS Pro を選ぶ理由 RS Pro は、メーカー独自のブランド製品で、高品質でお買い得な製品を幅広く取り揃えています。より多くの選択肢をお客様に提供します。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされており、 RS Pro の優れた品質

RS PRO軟質ポリオレフィン熱収縮チューブ(収縮率2:1). RS Pro では、軟質で難燃性のポリオレフィンから作られた、高品質で使いやすい軟質ポリオレフィン熱収縮チューブを用意しています。この熱収縮チューブの収縮率は2:1で、元の直径の半分に収縮します。この熱収縮チューブは、SAE-AMS-DTL-23053/5クラス1を含む幅広い先端技術と産業規格の要件を満たしています。熱収縮チューブとは何ですか?. 熱収縮チューブは、ワイヤ又はケーブルジョイントのサイズに合わせてカットして、接続部の保護と絶縁を行えるプラスチック押出成形チューブです。加熱するとチューブが収縮固定して、保護シールになります。収縮量は、収縮率によって異なります。チューブを購入する際には、伸びた状態にあり、この伸びているチューブは形状記憶により、加熱されると、元の状態に戻ります。サイズの変化が大きい材料ほど、カバーするにはより大きな収縮率が必要です。軟質ポリオレフィン熱収縮チューブの特長. 軟質ポリオレフィンはポリエチレンから派生した材料で、最も一般的に使用されている断熱材の一種です。柔軟性が高く、高速収縮と耐久性に優れています。このポリオレフィンチューブを加熱すると、収縮率が 2：1 であるため、直径が元のサイズから半分に収縮します。軟質ポリオレフィンチューブには、以下の特性があります。非常に柔軟 2:1の収縮率で、元の直径の半分に収縮します 難燃性 使用温度範囲： -55℃→ +135℃ 、最高温度 200℃(短時間) 収縮温度：90℃以上 優れた電気絶縁性能 一般的な液体や溶剤に対する耐性 SAE-AMS-DTL-23053/5 クラス1に適合. ポリオレフィン熱収縮チューブは何に使用されていますか?. このポリオレフィン熱収縮チューブは非常に汎用性が高く、軍事、航空宇宙産業、自動車、産業機械、電子機器、建設機械などの用途に使用されています。熱収縮チューブは、ケーブルジョイントとインラインコンポーネント(断路端子やワイヤスプライスなど)の保護やシーリングに使用されています。また、既に摩耗したあるいは破れたケーブルや電線絶縁材の修理にも使用します。主な用途:. 電気絶縁と抵抗器・コンデンサの保護 湿気、ほこり、化学物質に対する環境保護 ワイヤと小型部品の摩耗を防止する機械的保護 ケーブルとコネクタのジョイントへの機械的なストレインリリーフで、曲げ伸ばしによる損傷を防止します ハーネスワイヤ、ケーブル、チューブの結束と整理 ケーブル、配線とコンポーネントの色識別用. 熱収縮チューブの使い方. ワイヤ又はケーブルの直径を測定し、適切なサイズの熱収縮チューブを選択します。加熱後の接続部又はジョイントをカバーするために十分な長さにチューブをカットします。そして、ワイヤにスライドさせて被せます。ケーブル又はワイヤを接合した後、熱収縮チューブを接続部に被せます。チューブが収縮して接続部の周囲を緊密に包み込むまでヒートガンで加熱します。

特長：・UL規格品・難燃(塩素系難燃剤、特定臭素系難燃剤(PBDE、PBB)不使用)・柔軟

壁やボックス、装置などから電線を引き出す際に、電線取り出し口に取り付けて電線を締め付けることによって、電線を固定することができるケーブルグランドです。 電線を止めねじで固定するグリップを採用したことにより、しっかりとした固定が可能です。取付面から突出する部分を最小限(11.0mm/17.5mm)に抑えたことで省スペース化を実現しました。 耐熱性・耐油性・耐摩耗性・耐トラッキング性に優れた、有害物質を含まない難燃(UL94 V-2)仕様のナイロン樹脂製です。

難燃性スパイラルチューブです。

電線の結束とEMCの対策を両立します。 難燃性に優れています。UL94 V-0(基材)。

ノックアウトに取付、ケーブル等の被膜を保護する膜付きグロメット。

トビラ渡りの束線、盤内配線の保護、各種ハーネスの結束、パイプの保護等にご使用下さい。

NG型グロメット NG-79

ポリエチレン製の熱収縮チューブです。

シリコーン樹脂を塗布し高温処理した製品です。優れた誘電性・自己消化性・柔軟性を備えております。

電線をホックチューブで巻き込み、ホックを押さえることで簡単に結束作業ができます。自在性に富んでいるため、配線変更、点検、メンテナンスが容易にできます。また分岐線はどこからでも取出すことができます。任意の長さに切って使用できるため、ロスがなく経済的です。ホックはナイロン製ですので絶縁性に優れています。

電線をホックチューブで巻き込み、ホックを押さえることで簡単に結束作業ができます。自在性に富んでいるため、配線変更、点検、メンテナンスが容易にできます。また分岐線はどこからでも取出すことができます。任意の長さに切って使用できるため、ロスがなく経済的です。ホックはナイロン製ですので絶縁性に優れています。

電線をホックチューブで巻き込み、ホックを押さえることで簡単に結束作業ができます。自在性に富んでいるため、配線変更、点検、メンテナンスが容易にできます。また分岐線はどこからでも取出すことができます。任意の長さに切って使用できるため、ロスがなく経済的です。

電線をホックチューブで巻き込み、ホックを押さえることで簡単に結束作業ができます。自在性に富んでいるため、配線変更、点検、メンテナンスが容易にできます。また分岐線はどこからでも取出すことができます。任意の長さに切って使用できるため、ロスがなく経済的です。

・トラッキング火災防止のプラグカバーになります。後付可能で手間なく便利に安心を!「プラグに後付可能タイプ」のトラッキング火災、感電、漏電事故防止アイテムトラッキング対策がされている樹脂の上からでも装着できます。樹脂の上から装着することでカバーできる範囲が広がり安全性が向上します。一度装着すれば半永久的に効果は持続しますが、つい装着していても忘れてしまいプラグを抜くことが有りますが、メーカーのEキャップは点検を一目で判別可能にするフラッグ付きです。薄暗い隙間や距離が有る場所からの確認も可能にする優れものです。*梱包写真はあくまでイメージになります。

電磁ガードシールドスリーブは、錫メッキ銅箔付きガラスクロス繊維をスリーブ状に編組した製品です。金属編組線似比べ軽量です。導電性・伸縮性・耐屈曲性に優れます。ハンダ付けが可能です。

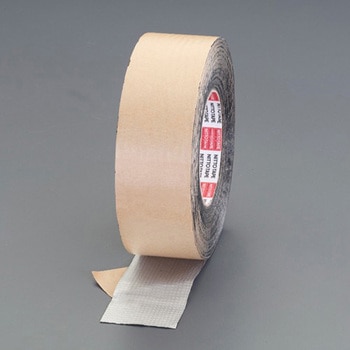

窓回り部の気密、断熱材の接合部の防水気密などに(室内気密)。気密性、耐久性に優れます。粗面接着性が良好です。低温で貼付け性が良好です。少ない気体透過性。防水性が良好です。アルミ基材なので変形が容易で、形がつけやすくL型・コの字型の出隅・入隅線に貼りやすいです。

3P防水コネクターボディー。防雨性能：IPX3相当(※防雨性能は適合する『防水プラグ』と『防水コネクタボディ』を組合せ、適用電線を使用した場合のみ性能を発揮します)。スプリングワッシャー付き。RoHS10物質対応。適用電線 ・2CT、2RNCT：3.5mm²×3心、5.5mm²×3心 ・2PNCT：5.5mm²×3心 ・VCT、S-VCT：5.5mm²×3心。

25本セット。セット内容：Φ3・Φ5・Φ8・Φ10・Φ15mm。125℃の加熱で50%収縮(直径)します。
