固定抵抗器

厚膜チップ抵抗器、RK73Hシリーズ(1608サイズ、1%)標準リール

厚膜チップ抵抗器、RK73Bシリーズ(2012サイズ、5%)

カーボン抵抗器は小電力用の抵抗器の基本です。難しい配慮の要らない一般的な回路に使われてきました。性能面ではほとんどすべての点で金属皮膜抵抗器が上位です。特に温度に対する抵抗値の変化が大きく精密な用途には向きません。このため許容誤差±5%が一般的で有効桁数も2桁です。許容誤差±1%、有効桁数3桁が基本の金属皮膜抵抗とは同じ抵抗値でも値の表記が異なるので注意してください。(例、1kΩの場合、カーボン・許容誤差5%=102、茶黒赤金、金皮・許容誤差1%=1001、茶黒黒茶茶、カラーコード最終桁は許容誤差を表す)以前に比べ金属皮膜抵抗器が安価になったためそちらが採用されることも多くなりました。発熱する用途には向かず許容損失1W以上のものは現在では特殊です。電力の大きな用途には酸化金属皮膜抵抗や巻き線抵抗、ホーロー抵抗、セメント抵抗を使用します。ノイズも大きくローノイズが必要な箇所には金属皮膜型を使用します。ただし、オーディオ用にはカーボン特有の音質があると言われ賞用される場合もあるようです。

抵抗 = 1kΩ。定格電力 = 50W。シリーズ = RH050。パッケージ/ケース = アルミハウジング。許容差 = ±1%。テクノロジー = 巻線。終端スタイル = アキシャル。動作温度 Min = -55℃。動作温度 Max = +250℃。最小温度係数 = -20ppm/℃。最大温度係数 = +20ppm/℃。定格電力は300 x 300 x 1.5 mmのアルミパネルに実装された抵抗器をベースとしています。非実装定格は20 W @ 25 ℃です。 定格電力については、メーカーのデータを参照してください。. 50 W RH050シリーズ±1 %. Vishay RH050シリーズ巻線型シャーシ取り付け抵抗器は、アルミハウジング全体が溶接及び成形された構造になっており、環境全体を保護します。これらの抵抗器は直接シャーシに取り付けられ、シートシンク効果を利用します。この巻線型抵抗器製品は従来の定格電力で高い安定性を実現し、表面には簡単に識別できるフラットマークが付いています。. 特長と利点. シートシンク効果を利用したシャーシ取り付け 総合的な環境保護性能を提供する成形構造 高い安定性: ；0.05 %/年 抵抗値許容差: 1 %

厚膜チップ抵抗器 RMC1/16シリーズ (1608サイズ 1%) 標準リール

0805型高電力耐サージチップ抵抗器 - CRSシリーズ. Bourns CRSシリーズ厚膜抵抗器は、高い定格電力と優れた耐サージ性能を備えています。 CRSシリーズには、抵抗値に応じて、許容差1%又は5%、TCR値100 ppm又は200 ppmの製品があります。 CRSシリーズの用途: 高電圧用途、家庭用電化製品、通信、電源など. 主な特徴. 高定格電力 - 0.25 W 耐サージ型 広い抵抗範囲 - 1R → 1 M

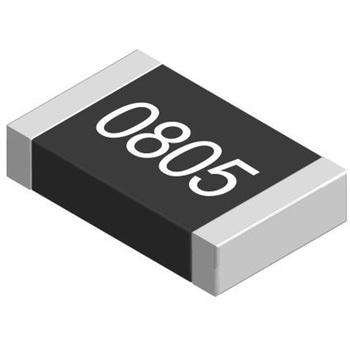

0805型抵抗器、CR0805-FXシリーズ ‐ 1 %. BournsのCR0805シリーズの厚膜表面実装抵抗器は、定格電力が0.1 W @ 70 ℃となっています。3層から成るこのチップ抵抗器は、浸出を防いではんだ付けしやすいようにニッケルバリアを備えています。これにより、あらゆる種類のはんだ付けプロセスに対応できるようになっています。

AEC-Q200認定. PWR163シリーズSMT 25 W電力抵抗器. PWR163シリーズは、25 W、厚膜、表面実装型の電力抵抗器です。 これらの電力抵抗器は、DPAKスタイルパッケージと低いインダクタンスを備えているので、オーディオ用アンプやワイヤレスベースステーションなどの高周波用途に最適です。 優れたパルス特性を備えたPWR163シリーズ電力抵抗器は、電流制限やコンデンサ放電装置で使用できます。 PWR163抵抗器は、バックプレートから電気的に絶縁されており、無鉛はんだ付けリフロー温度に対応しています。. 特長と利点: 低インダクタンス 高定格電力 RoHS対応. これらの電力抵抗器はAEC-Q200認定済みで、車載用途に適しています。パワーチップ抵抗器の代表的な用途には、計測器、電源、モータドライブ、整流器があります。

2512型高電力耐サージチップ抵抗器 - CRSシリーズ. Bourns CRSシリーズ厚膜抵抗器は、高い定格電力と優れた耐サージ性能を備えています。 CRSシリーズには、抵抗値に応じて、許容差1%又は5%、TCR値100 ppm又は200 ppmの製品があります。 CRSシリーズの用途: 高電圧用途、家庭用電化製品、通信、電源など. 主な特徴. 高定格電力 - 2 W 耐サージ型 広い抵抗範囲 - 1R → 1 M

抵抗 = 1kΩ。定格電力 = 5W。許容差 = ±5%。テクノロジー = 巻線。シリーズ = AC05。温度係数 = +100 → +180ppm/℃。AC05シリーズ、5 W、アキシャル. AC05 CS シリーズ巻線安全抵抗器は、ヒューズ安全抵抗器(又は AC 主電源入力抵抗器)として使用するように設計されています。AC 主電源電圧が印加されると、抵抗器は「 ! 」なしでヒューズ接続されます。同時に、通常動作のために突入電流制限抵抗器として機能します。特殊開発のラッカーコーティングは、優れた熱及び電気絶縁特性を備えています。これにより、設計者は安全認定の要件をより簡単に満たすことができ、同時に入力抵抗器と直列にヒューズを追加する必要がなくなります。. 特長. -UL1412 認定、 UL ファイル番号 E362452 です - サージ電圧処理能力(最大 6 kV )( IEC61000-4-2 の場合は 1.2/50 μ s のパルス) - 静音・安全な融合. 用途. - エネルギーメーター - LED ドライバ - 白物家電 - 電源

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 20。方位 = 側面調整。定格電力 = 1W。シリーズ = 70Y。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。長さ = 33.53mm。動作温度 Min = -55℃。動作温度 Max = +150℃。32 mm (1 1/4インチ) 0.5 W長方形端面調整型70Yシリーズ. 高い定格電力(0.5 W @ 70 ℃) 独自のスライダブロックによる優れた設定能力 マルチフィンガーワイパーによるCRVの最小化 密閉による液浸基板洗浄への耐性 成形ボディ、スタンドオフ内蔵 行程末端でワイパー停止 パネル取り付けアダプタを用意、品番 ； 855-311 855-311

抵抗 = 1kΩ。定格電力 = 50W。許容差 = ±5%。テクノロジー = 厚膜。シリーズ = LTO50。パッケージ/ケース = TO-220。動作温度 Max = +150℃。リード間隔 = 5.08mm。LTO50シリーズ50 W厚膜型の電力抵抗器. LTO50シリーズ50 W厚膜型の電力抵抗器はコンパクトなTO-220パッケージを備え、ヒートシンクを装着したケースの温度は50 Wで25 ℃です。 これらのLTO50シリーズ50 W電力抵抗器は直接ヒートシンク上にセラミックを装着し、550 KΩまでの幅広いR010の抵抗範囲と絶縁されたケースを備え、誘導性がありません。. 厚膜セラミック抵抗器 装着されたヒートシンクのケース温度: 50 W @ 25 ℃ 直接ヒートシンク上にセラミックを装着 TO-220パッケージ 絶縁されたケース ホットスポットを低減するためにサンドトリミングで調整

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 21。方位 = 上面調整。定格電力 = 0.5W。シリーズ = T93。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。長さ = 9.7mm。動作温度 Min = -55℃。動作温度 Max = +155℃。多回転IP67シール構造のサーメットトリマー - T93シリーズ. Vishay Sfernice T93シリーズ 19回転サーメットトリマ 接触抵抗の変動が低い IP67等級のシール構造

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 1。方位 = 上面調整。定格電力 = 0.5W。シリーズ = 63M。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。長さ = 9.52mm。動作温度 Min = -55℃。動作温度 Max = +125℃。63M-T607ツマミ調整. 高さ10.41 mm

最大抵抗 = 1kΩ。実装タイプ = 表面実装。回転数 = 1。方位 = 上面調整。定格電力 = 0.25W。シリーズ = TS53。終端スタイル = J-フック。許容差 = ±20%。温度係数 = ±100ppm/℃。軸径 = 2.5 mmmm。動作温度 Min = -55℃。動作温度 Max = +125℃。250 mW 5 mm密閉型TS53YJシリーズ. TS53トリミングポテンショメータは、表面実装用途向けに設計された製品です。体積効率(5 mm x 5 mm x 2.7 mm)に優れ、高い性能と安定性を発揮します。 TS53は、手動操作と自動操作のどちらにも適した設計になっています。また、ウェーブ / リフローはんだ付け技術への耐性を備えています。. 最適なパッキング密度が得られるコンパクトなサイズ 低い温度係数及び少ない接触抵抗変動 手動 / 自動操作 完全密閉構造

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 1。方位 = 上面調整。定格電力 = 0.5W。シリーズ = 63P。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。長さ = 9.52mm。動作温度 Min = -55℃。動作温度 Max = +125℃。63P上面調整

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 14。方位 = 側面調整。定格電力 = 0.25W。シリーズ = T63。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。軸径 = 1.8 mmmm。動作温度 Min = -55℃。動作温度 Max = +155℃。6 mm 1 / 4インチ250 mW側面調整74Xシリーズ. スリムボディプロファイル - 高パッキング密度 密閉による液浸基板洗浄への耐性 難燃性プラスチックハウジング 成形ボディ 高さ6.35 mm、ピン径0.4 mm

最大抵抗 = 1kΩ。実装タイプ = パネル取り付け、 スルーホール。回転数 = 20。方位 = 側面調整。定格電力 = 0.5W。シリーズ = 43P。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。長さ = 27.81mm。動作温度 Min = -55℃。動作温度 Max = +125℃。ボディーカラーは青です。. 19 mm ( インチ) 500 mW 長方形端面調整型 43P シリーズ パネル取り付け. 独自のスライダブロックによる優れた設定性 CRVを最小限に抑えるマルチフィンガーワイパー 浸漬型基板洗浄に耐える密封構造 スタンドオフを内蔵した成型ボディ 行程末端ではワイパーは空転

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 21。方位 = 上面調整。定格電力 = 0.5W。シリーズ = T93。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。軸径 = 2.2 mmmm。動作温度 Min = -55℃。動作温度 Max = +155℃。多回転IP67シール構造のサーメットトリマー - T93シリーズ. Vishay Sfernice T93シリーズ 19回転サーメットトリマ 接触抵抗の変動が低い IP67等級のシール構造

最大抵抗 = 1kΩ。実装タイプ = スルーホール。回転数 = 21。方位 = 側面調整。定格電力 = 0.5W。シリーズ = T93。終端スタイル = ピン。許容差 = ±10%。温度係数 = ±100ppm/℃。軸径 = 2.2 mmmm。動作温度 Min = -55℃。動作温度 Max = +155℃。多回転IP67シール構造のサーメットトリマー - T93シリーズ. Vishay Sfernice T93シリーズ 19回転サーメットトリマ 接触抵抗の変動が低い IP67等級のシール構造

抵抗 = 1kΩ。定格電力 = 12.5W。シリーズ = RH010。パッケージ/ケース = アルミハウジング。許容差 = ±1%。テクノロジー = 巻線。終端スタイル = アキシャル。動作温度 Min = -55℃。動作温度 Max = +250℃。最小温度係数 = -20ppm/℃。最大温度係数 = +20ppm/℃。10 W RH010シリーズ±1 %. Vishay RH010シリーズ巻線型シャーシ取り付け抵抗器は、アルミハウジング全体が溶接及び成形された構造になっており、環境全体を保護します。 これらの抵抗器は直接シャーシに取り付けられ、シートシンク効果を利用します。 この巻線型抵抗器製品は従来の定格電力で高い安定性を実現し、表面には簡単に識別できるフラットマークが付いています。. シートシンク効果を利用したシャーシ取り付け 成形構造により、環境全体を保護 高い安定性: ；0.05 %/年 抵抗値許容差: 1 %

抵抗 = 1kΩ。定格電力 = 500W。シリーズ = RPS500。パッケージ/ケース = 平面。許容差 = ±5%。テクノロジー = 厚膜。終端スタイル = ネジ。動作温度 Min = -55℃。動作温度 Max = +125℃。最小温度係数 = -150ppm/℃。最大温度係数 = +150ppm/℃。RPS500DH シリーズ - 500 W 厚膜無誘導電力抵抗器. 厚膜無誘導電力抵抗器 ヒートシンクと併用することで500 W @ 70 ℃の高い定格電力を実現 過度なパルス負荷に耐量を持つ 簡単に取付 対角接続 低熱放射

抵抗 = 1kΩ。定格電力 = 50W。シリーズ = RCH50。パッケージ/ケース = 平面。許容差 = ±5%。テクノロジー = 厚膜。終端スタイル = はんだタブ。動作温度 Min = -55℃。動作温度 Max = +125℃。最小温度係数 = -150ppm/℃。最大温度係数 = +150ppm/℃。50W RCH50シリーズ. これらの50W RCH50シリーズ抵抗器は、ヒートシンクに取り付けるように設計されています。 短時間の高過負荷状態への耐性と無誘導性を兼ね備えており、高周波動作及びカットアウト回路に最適です。

RK73Bシリーズチップ抵抗器(1608サイズ5%)
