イワブチのその他金具

引き込みケーブル用支持線の引き留めに使用します

機器類の取付にして使用します。

全てのメーカー品に適合可能な構造として開発したものです。

垂直方向荷重に対する防傾耐力(許容曲げモーメント)は2450N・m(250kgf/m)を有しております。 看板・樹木とケーブルとの接触および私有地上のケーブル通過等を避けるため、また、カーブ個所における柱に対する張力を緩和するために使用します。 専用バンドDCBD(別売)と組み合わせてご使用ください。 添架ケーブルが2条の場合は、バンド2段でご使用ください。(下部バンドには4BD-HDタイプをご使用ください)

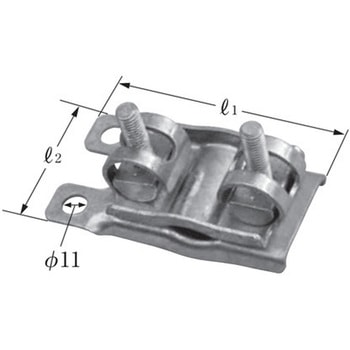

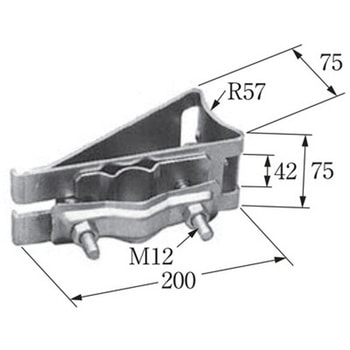

柱間で幹線より引込ケーブルを家屋等に引込む場合に使用します。8mm²～55mm²のメッセンジャーワイヤ用です。(8mm²～22mm²のメッセンジャーワイヤの場合には支持板の上下を逆にセットしてご使用ください)SCHと組み合わせてご使用ください。

ケーブル、ケーブル保護間の取付用として使用します。 IBT-30タイプと組み合わせてご使用ください。

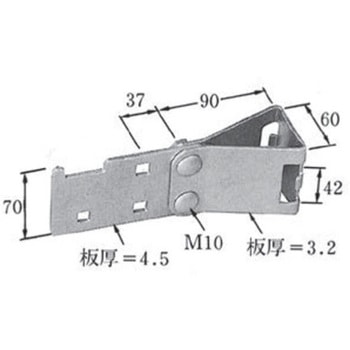

取付ボルトの太さによりお使い分けください。

柱径の大小にかかわらず安定した取付ができます。

外部雷保護として、避雷設備等から鉄筋を引下げ導線として接続する際に、鉄筋と避雷設備等を溶接レスで接続することができます。内部雷保護として、建物内部の電気機器類と避雷設備等を接続することで、建物全体を等電位にすることができ、電気機器への悪影響を低減させます。接触面積50mm2を確保できます。ボルト・ナットを取り外さずに取付けできるので作業性に優れています。

ケーブル余長を処理するために使用します。□75×75、□75×45、□60×60、□50×50アームに取付けられます。ASTS、JSLについては他ポイントの障害物(ワイヤ等)を回避するために使用します。

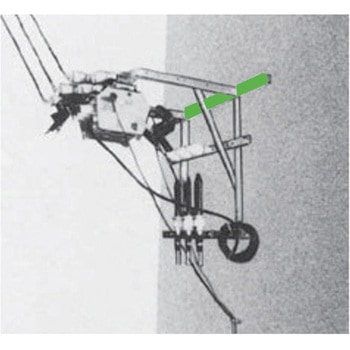

地絡保護装置付き高圧開閉器(SOG動作形)を建物の壁面または屋上に取付けるために使用します。GR付PAS、振れ止め碍子、ケーブルヘッド以外の機器はキュービクル内設置を前提としています。建物に直接取付けられるため、構内1号柱が不要です。引込み形態により3種類の取付金具を用意しております。受注生産品となります。納期は別途お問い合わせ下さい。

メッセンジャーワイヤ(14mm2～55mm2)が交差する場合にワイヤ相互を固定するために使用します。

高圧耐張がいしと組合わせて高圧配電線の引留用としてご使用します。

カットアウトスイッチおよびアレスタ(避雷器)の取付けに使用します。

変圧器直付装柱の2次側低圧線の引下げ用および引上げ用パイプを支持するために使用します。IBT-40タイプと組合せてご使用下さい。
