3ページ目: スイッチ
商品豆知識
RoHS
インラッシュ特性117Aの全モールドロッカスイッチ。
カバー採用により開口部をなくして、接触機構部へは塵埃が侵入しにくい構造とし、接触信頼性を向上させています。
パネルへの取付けはスナップイン取付けとなっており、取付け工数が削減されます。
接点間距離3mm以上により、絶縁性を高め、インラッシュ特性に優れ、機器の電源用に適しています。
端子間に絶縁壁を設け、各端子間を大きくし、絶縁・耐電圧の安全性を配慮しています。
端子部はエポキシシールにより、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
ケース・ハウジングともにUL94V-0の難燃材を採用、耐アーク性、絶縁性、自己消火性に優れています。
補助接触板を用いたバウンス低減機構により、電気的開閉耐久性を一層向上しました。
強制開離機構の採用により耐溶着性に優れています。
端子は、はんだ端子とタブ端子(#187)の兼用端子となっています。
用途通信機器・無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用機器等
適合バリア(AT-218)
規格UL、C-UL、VDE
使用温度範囲(℃)-25～70
取付寸法(mm)20.5×29.5
耐熱性はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
接触抵抗(mΩ)20以下(DC5V 1Aにて)
絶縁抵抗(GΩ)1以上(DC500V)
機械的開閉耐久性25000回以上
電気的開閉耐久性25000回以上
レバー倒れ角度(°)26
操作部形状ロックレバー
ボタン倒れ角度(°)26
最大取付パネル厚(mm)1～4(バリア無し)、0.6～3.2(バリア有り)
電流容量16A 125VAC、16A 250VAC
耐電圧(V/min)AC2k以上(端子・端子間)、AC4k以上(端子・アース間)
種類非照光式
動作方式モメンタリ
極数2
絶縁抵抗(MΩ)100以上(MIN)/DC500V
接触抵抗(mΩ)20以下(MAX)
回路SPST(2P)
RoHS指令(10物質対応)対応
種類照光式
ボタン形状丸
端子形状はんだ端子
照光種別LED
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
取付穴径(Φmm)16
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)5～55Hz、片振幅0.75mm
使用周囲湿度45～85%RH(ただし、結露しないこと)
耐振動(誤動作)5～55Hz、片振幅0.75mm
耐衝撃(誤動作)200m/s2
耐衝撃(m/s2)(耐久)500
記名板寸法(mm)Φ13.7
彫刻範囲(mm)Φ12
最大彫刻深さ(mm)0.5
耐電圧(V/min)(スイッチ部)充電金属部と非充電金属部間：AC2000、異極端子間：AC2000、同極端子間：AC1000、接点端子とランプ端子間：AC1500、(照光部)充電部とアース間：AC2000
取付穴径(Φmm)25
ノッチ角度(°)45
ノッチ数3
接点構成2a
保護構造IP65防油形
ボタン色黒
定格絶縁電圧(V)AC/DC600
動作特性3ノッチ手動復帰
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
定格通電電流(A)10(接点部)
RoHS指令(10物質対応)対応
材質(リング)金属
つまみ方向(ノッチ)1/左、2/右
接点位置No1、2
色(つまみ部)白
関連資料よくある商品Q&A(0.2MB)
RoHS指令対応証明書(0.2MB)
1個
￥749
税込￥824
当日出荷
ペダル・ボディともABS樹脂製で高信頼性のミニ形フットスイッチです。
用途事務機器、医療機器、写真機器、民生用小型、電気機器、縫製機器等
仕様後ヒンジ形
材質ABS樹脂
形式機器用ミニ形
動作力10N(1.0kgf)
材質ポリアミド樹脂(PA6)
保護構造IP65(IEC 60529)
珪素鋼板を積層したプランジャ形。
プランジャガイドはナイロン樹脂成形によるコイルボビンと一体化した構造となっており、電気的、機械的特性を大巾に向上させた高信頼性の品質です。
絶縁種別B種絶縁相当
RoHS指令(10物質対応)対応
種類非照光式
端子形状ねじ端子
保護構造IP65
取付寸法(mm)Φ30.5
フレーム丸フレーム
小形で大電流。
ケース成形材料は難燃材UL94V-0の特殊樹脂を採用、耐アーク性、絶縁性、自己消火性に優れています。
端子形状ねじ
使用温度範囲(℃)-10～70
取付穴径(Φmm)12.5
接触抵抗(mΩ)10以下(DC5V 1Aにて)
絶縁抵抗(GΩ)1以上(DC500V)
機械的開閉耐久性50000回以上
電気的開閉耐久性25000回以上
標準品でUL/CSA規格およびTUV(EN規格)を認定取得
CEマーク表示をしています
操作部の裏面取付方式により、パネル厚による調整が不要
あらかじめボタン・ツマミを操作部に装着した状態で、パネル取付けが可能
接点ユニット・トランスユニットの追加・交換が容易
2 方向からの配線が可能
保護構造操作部：IP65(防油形)
タイプ標準タイプ
種類照光セレクタ
外形寸法(mm)Φ30(操作部)
規格UL、CSA、EN規格(TUV)、CE、CCC
端子形状角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
フレーム丸フレーム
定格周波数(Hz)50/60
保存温度(℃)-40～80
絶縁抵抗(MΩ)充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
使用周囲温度(℃)-20～50(ただし、氷結、結露なきこと)
電気的耐久性50万回以上(AC220V 6Aにて)・100万回以上(AC220V 3Aにて)
短絡保護装置Fuse 15A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐振動共振試験：複振幅0.1mm 周波数10～55Hz・定振動耐久試験：複振幅3.0mm 周波数16.7Hz
定格通電電流(A)10
操作部形状ツマミ形
開閉頻度(回/時)1200(使用率40%)
適合パネル厚さ(mm)1～6
条件付短絡電流(A)1000
相対湿度(%RH)盤内：45～85(-5～40℃にて)(ただし、氷結、結露なきこと)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)500
AS480形は、3.7kW、20Aまでのモータの始動・停止スイッチとして使用できます。
AS482形は、3Φ2.2kW 11.1Aまでのモータの過負荷保護装置付きの
スイッチです。電気設備技術基準第65条では屋内に施設するモータの過負荷保護が義務付けられています。
接地中継端子付は、押しボタンスイッチ内部に接地中継端子を設けており、接地の中継工事が簡単にできます。
表面形に埋込金具(ASX001-F)を組合せるだけで、埋込形として使用できます。
種類非照光式
ボタン色ON：黒/OFF：赤
構造表面形
耐電圧(V/min)AC2500、50/60Hz
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
相対湿度85%RH以下
機械的耐久性10万回以上
電気的耐久性10万回以上(最大適合モータ負荷)
長さ(mm)144
幅(mm)60
品名動力用押しボタンスイッチ
取付方式2-M4用取付穴
奥行(mm)59
動作方式その他
相対湿度(%RH)85以下
接点・トランスユニットの追加・交換が容易。2方向からの配線が可能。充電部保護カバーを標準付属。
種類非照光式
動作方式モメンタリ
ボタン形状キノコ(大形)
取付穴径(Φmm)30.5
端子形状ねじ端子
保護構造IP65
ボタン部寸法(mm)Φ40
材質丸リング：樹脂製
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
定格絶縁電圧(V)AC/DC600
フレーム丸フレーム
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～+70(ただし、氷結、結露なきこと)
保存温度(℃)-40～+80
機械的耐久性500万回以上
電気的耐久性AC220V6Aにて50万回以上AC220V3Aにて100万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
耐衝撃(m/s2)誤動作：100、耐久性：500
開閉頻度(回/時)1200(使用率40%)
ボタン形状：きのこ形(大形)。取付穴径：Φ30
保護構造IP65
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～70(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
定格使用電流(A)抵抗負荷：DC24V：10、DC48V：5、DC110V/125V：2.2、AC24V：10、AC50V：10、AC110V/125V：10、AC220V/250V：6、AC440V：2
奥行寸法18.6mm。小型サイズの汎用スナップスイッチ
端子形状はんだ端子
保護構造IP40
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-25～70
寿命(過負荷)50回以上(開閉頻度5回/分)(定格負荷×1.5)
接触抵抗(mΩ)初期20以下(DC2～4V 1Aの電圧降下法による)
ハンドル形状トグル
接点材質AgZnO系合金
機械的寿命5万回以上
強度(ハンドル<静荷重>)112.7N 1分間、(端子<静荷重>)24.5N 1分間
耐振性複振幅1.5mm 10～55Hz(接点開離が1mSec.以下)
耐電圧(V)AC1500 1分間 (検知電流10mA)
材質丸リング：樹脂製
種類非照光式
保護構造IP65
ボタン形状キノコ(大形)
端子形状ねじ端子
フレーム丸フレーム
定格絶縁電圧(V)AC/DC600
動作方式モメンタリ
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～80
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3/25.5
機械的耐久性500万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐衝撃(m/s2)誤動作：100、耐久性：500
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
ボタン部寸法(mm)Φ40
TE Connectivity Japan(旧:TYCOELECTRONICS(タイコエレクトロニクス))ロッカースイッチ TE Connectivity 赤
仕様●スイッチのタイプ：電源●アクチュエータのタイプ：トップ●インジケーターのタイプ：非照光
材質スイッチ端子のめっき材料：銀酸化錫
奥行(mm)27.4
シリーズPRG
レンズ色赤
定格電圧(V)125ac
接点構成SPST
定格電流(A)(端子)10
動作特性On-Off
ケース色黒
材質(ケース)ナイロン66
構成単極-単投
RoHS指令(10物質対応)対応
動作電圧(V)125AC、250AC
アクチュエータ色黒
ターミナルタイプクイックコネクト
実装タイプパネル
コンタクト定格電流(A)16
パネルのカットアウト高さ(mm)30.2
タブ幅(mm)(端子)6.35
向き製品：垂直
スタイルロッカー
パネルのカットアウト幅(mm)11.2
1個
￥479
税込￥527
当日出荷
普及形、防水形、保護枠付、2連など幅広くラインナップ
仕様ケーブル引張力：88.2N/15秒
規格電気用品安全法/取得済み
絶縁抵抗(MΩ)5以上(導電部-外郭部間、DC500V絶縁抵抗計にて)
使用周囲温度(℃)-5～40(氷結なきこと)
標高(m)2000以下
耐電圧(V/min)AC1500(導電部-外郭部間)
使用周囲湿度(%RH)85以下
樹脂カバーにマグネットが付いており、取付・取外しが簡単です。
用途カムスイッチの誤操作防止用カバーとしてご使用ください。
ボタン形状：突形。動作方式：モーメンタリ。取付穴径：Φ16
端子形状はんだづけ端子
定格絶縁電圧(V)250
照光種別非照光
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
取付穴径(Φmm)16.2(0～0.2)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)5～55Hz、片振幅0.75mm
使用周囲湿度45～85%RH(ただし、結露しないこと)
耐振動(誤動作)5～55Hz、片振幅0.75mm
耐衝撃(誤動作)200m/s2
接点材質銀に金・クロスバー接点
耐衝撃(m/s2)(耐久)500
定格通電電流(A)3
操作部形状丸形
耐電圧(V/min)スイッチ部：AC2000(充電部と非充電部間)・AC2000(異極端子間)・AC1000(同極端子間)・AC1500(接点端子とランプ端子間)
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
耐衝撃(誤動作)(m/s2)200
耐衝撃(耐久)(m/s2)500
用途D、M、E、M2シリーズ用
適合MB-2511用
RoHS指令(10物質対応)対応
電動機(モータ)を直接入切する手元開閉器です。
インターロック付「露出形」(ON状態でボックスの開閉は不可)
種類埋込形
ボタン数2
材質(ケース)プラスチック
ボタン文字ON(黒)、OFF(赤)
タイププレート付
標準色(函体)マンセル記号6Y8/1.5(参考値)
接続可能電線(mm2)アップ端子5.5(Φ1.6～Φ2.0)
種類非照光式
端子形状ハンダ端子
動作方式モメンタリ
動作特性ノンロック
絶縁抵抗(MΩ)100以上(MIN)/DC500V
取付穴径(Φmm)7
接触抵抗(mΩ)20以下(MAX)
絶縁耐圧AC 1000V 1分間
取付板厚(mm)1(メーカー推奨値)
回路SPST(2P)
電流容量1A125V.AC
RoHS指令(10物質対応)対応
電磁開閉器などの操作用押釦です。負荷を直接入切する場合は、押釦開閉器をご使用ください。
種類露出形
定格容量(kW)(投入・遮断電流)1.25
開閉回数(回)開閉：5、投入：100(10秒に1)
締付トルク(N・m)(標準)0.8～1.2
力率(投入・遮断電流)0.6～0.7
ねじ寸法M3.5
電流容量(A)(投入・遮断電流)200V・50、(接点)AC250V以下/5、AC600V以下/3
種類非照光式
ボタン形状キノコ(大形)
取付穴径(Φmm)25
端子形状ねじ端子
保護構造IP65
定格使用電流(A)抵抗負荷：DC24V：8、DC48V：4、DC110V：2.2、DC220V：1.1、AC24V：10、AC50V：10、AC110V：10、AC220V：6、AC440V：2
規格UL508、CSA C22.2 No.14、EN60947-5-1、GB14048.5
保存温度(℃)-40～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～50(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
本体形状一体形
材質(リング)金属製(クロームメッキ)
動画あり
取付穴径(Φmm)30
ノッチ角度(°)45
ノッチ数3
接点構成2a
保護構造IP65防油形
ボタン色黒
定格絶縁電圧(V)AC/DC600
動作方式手動復帰
定格使用電流(A)AC-15級(誘導負荷)：24V/10、48V/10、110V/6、220V/4、440V/1.5DC-13級(誘導負荷)：24V/6、48V/2、110V/0.7、220V/0.3DC-12級(抵抗負荷)：24V/6、48V/3、110V/2、220V/1
定格通電電流(A)10(接点部)
RoHS指令(10物質対応)対応
材質(リング)金属
つまみ方向(ノッチ)1/左、2/右
接点位置No1、2
色(つまみ部)白
関連資料よくある商品Q&A(0.2MB)
RoHS指令対応証明書(0.2MB)
1個
￥899
税込￥989
当日出荷
高容量開閉用のロッカースイッチ。独自の開閉機構で耐突入電流100Aを実現。切れ味が良く、ソフトな操作感触。ワンタッチ取りつけが可能。接点ギャップ3mm以上。UL、cUL規格取得、EN規格適合品。
操作部とケース部間にカバーを付加し、塵埃が浸入しにくい構造とし、接触信頼性を向上させています。
接点間距離3mm以上とし、絶縁性、耐圧性を高めています。
端子部はインサート成形により、フラックス等の浸入及び端子ガタの発生を防止し、接触の安定性を一層向上しています。
軽い切換え感触で、確実な切換えと軽快な操作感が得られます。
コンパクトサイズなので、省スペース化に貢献します。
端子は、はんだ端子とタブ端子(♯187)の兼用端子となっています。タブ端子としてご使用の際は、JISC2809適合の平形接続端子(適用タブの板厚0.5mm用のリセプタクル)をご使用ください。
用途通信機器、無線応用装置、電子計測器、オートメーション機器、事務用機器、民生用電子機器等
極数1
回路単極単投
端子形状はんだ端子(タブ端子♯187としても使用可能)
機能動作ON-OFF
使用温度範囲(℃)-25～50
規格UL、VDE、C-UL
絶縁抵抗(MΩ)500以上(DC500V)
電流容量(A)10(AC125V)、10(AC250V)
操作部形状ロッカ
ボタン倒れ角度(°)30
色(本体)黒
RoHS指令(10物質対応)対応
OFL基本シリーズはアルミ合金ダイカスト製で、最も一般的、広範囲に使用されている標準形フットスイッチです。
用途産業機器(各種工作機械など)、運輸車輌(電車・バスなど)、木工機器、縫製機器、設備機器、医療機器、測定機器、民生機器など全般
仕様後ヒンジ形
材質アルミダイカスト
形式一般基本形
絶縁抵抗(MΩ)100以上(DC500Vメガー)
高い接触信頼性。フラックスの侵入をシャットアウト。
軸径(Φmm)2.28
軸の形状丸軸
使用温度範囲(℃)-10～70
RoHS指令(10物質対応)対応
ボタンを押すとその状態でロックされ、ボタンを右に回すとリセットできます。
動作方式プッシュロックターンリセット
材質(リング)樹脂製
![フットスイッチ S3&M3形シリーズ[小型機器用] オジデン(大阪自動電機)](http://jp.images-monotaro.com/Monotaro3/pi/middle/mono02494037-071024-02.jpg)

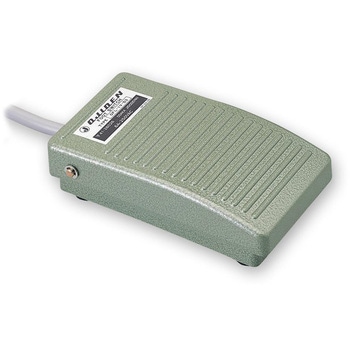

S3&M3形シリーズは、アルミ合金ダイカスト製で、格調高い高信頼性、小型機器用フットスイッチです。
ペダル部分がワイドで低く、長時間の作業に最適。
内蔵スイッチの特性と機能の組合せで、広い用途に対応できます。
用途医療機器、電子機器、民生機器、縫製機器、教育用機器、各種電気機器、その他産業用機器等。
材質アルミダイカスト
形式小型機器形
材質ポリカーボネイト樹脂
直径(Φmm)22.1
ケース色黒色
色(カバー)灰色
種類露出形
ボタン数2
極数(P)3
定格使用電流(A)30
定格通電電流(A)(220V)16.8
定格使用電圧(V)AC220
定格容量(kW)(AC220V)3.7
材質(ケース)スチール
絶縁抵抗(MΩ)5以上
ボタン文字ON(黒)、OFF(赤)
標準色(函体)マンセル記号6Y8/1.5(参考値)
端子ねじM5
接続可能電線(mm2)フルアップ端子5.5(Φ1.6～Φ2.0)
商品番号BH13030
1台
￥2,998
税込￥3,298
当日出荷
材質アクリル樹脂
タイプ標準タイプ
種類セレクタ
規格UL、CSA、EN規格(TUV)、CE、CCC
保護構造IP65(防油形)
フレーム丸フレーム
定格絶縁電圧(V)AC/DC600
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～80
絶縁抵抗(MΩ)充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
使用周囲温度(℃)-20～60(ただし、氷結、結露なきこと)
機械的耐久性1万回以上
電気的耐久性50万回以上(AC220V 6Aにて)・100万回以上(AC220V 3Aにて)
短絡保護装置Fuse 15A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐振動共振試験：複振幅0.1mm 周波数10～55Hz・定振動耐久試験：複振幅3.0mm 周波数16.7Hz
定格通電電流(A)10
操作部形状キー形
開閉頻度(回/時)1200(使用率40%)
適合パネル厚さ(mm)1～6
条件付短絡電流(A)1000
相対湿度(%RH)盤内：45～85(-5～40℃にて)(ただし、氷結、結露なきこと)
耐衝撃(誤動作)(m/s2)100
耐衝撃(耐久)(m/s2)500
キーの種類A
材質丸リング：樹脂製
種類非照光式
保護構造IP65
ボタン形状丸(突形)
端子形状ねじ端子
フレーム丸フレーム
定格絶縁電圧(V)AC/DC600
端子ねじ角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
保存温度(℃)-40～80
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと)
使用周囲温度(℃)-20～70(ただし、氷結、結露なきこと)
取付穴径(Φmm)22.3/25.5
機械的耐久性500万回以上
短絡保護装置Fuse 15A
条件付短絡電流1000A
定格インパルス耐電圧(kV)6
汚染度(使用環境)3
耐衝撃(m/s2)誤動作：100、耐久性：500
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
開閉頻度(回/時)1200(使用率40%)
耐電圧(V/min)充電部対アース間・異極充電部間：AC2500
ボタン部寸法(mm)Φ24
