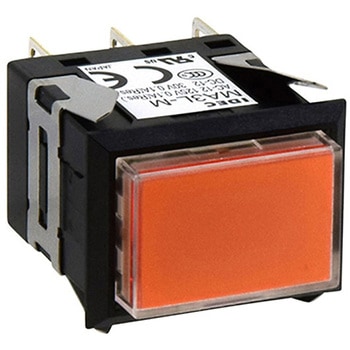

高輝度LED昭光品「ぴかりくん」を標準化。金貼り接点とスライド構造により5V、1mAでの使用が可能。接点の追加・交換が容易。標準品でUL/CSA規格およびTUV(EN規格)を認定取得。CEマーク表示をしています
種類照光式
ボタン形状長角(平形)
取付穴径(Φmm)16
ボタン部寸法(mm)18×24
耐電圧(V/min)充電部対アース間：AC2000、対異極充電部間：AC1500
定格絶縁電圧(V)AC/DC250
絶縁抵抗(MΩ)100以上(DC500Vメガーにて)
相対湿度45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと)
保存温度(℃)-40～70
電気的耐久性10万回以上(AC220V 0.7A)
短絡保護装置Fuse 1A
条件付短絡電流1000A
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
耐衝撃(m/s2)誤動作：100、耐久性：500
開閉頻度(回/時)1200(使用率40%)
種類照光式
ボタン形状丸
端子形状はんだ端子
照光種別LED
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
取付穴径(Φmm)16
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)5～55Hz、片振幅0.75mm
使用周囲湿度45～85%RH(ただし、結露しないこと)
耐振動(誤動作)5～55Hz、片振幅0.75mm
耐衝撃(誤動作)200m/s2
耐衝撃(m/s2)(耐久)500
記名板寸法(mm)Φ13.7
彫刻範囲(mm)Φ12
最大彫刻深さ(mm)0.5
耐電圧(V/min)(スイッチ部)充電金属部と非充電金属部間：AC2000、異極端子間：AC2000、同極端子間：AC1000、接点端子とランプ端子間：AC1500、(照光部)充電部とアース間：AC2000
ボタン形状：突形。動作方式：モーメンタリ。取付穴径：Φ16
端子形状はんだづけ端子
定格絶縁電圧(V)250
照光種別非照光
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
取付穴径(Φmm)16.2(0～0.2)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)5～55Hz、片振幅0.75mm
使用周囲湿度45～85%RH(ただし、結露しないこと)
耐振動(誤動作)5～55Hz、片振幅0.75mm
耐衝撃(誤動作)200m/s2
接点材質銀に金・クロスバー接点
耐衝撃(m/s2)(耐久)500
定格通電電流(A)3
操作部形状丸形
耐電圧(V/min)スイッチ部：AC2000(充電部と非充電部間)・AC2000(異極端子間)・AC1000(同極端子間)・AC1500(接点端子とランプ端子間)
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
耐衝撃(誤動作)(m/s2)200
耐衝撃(耐久)(m/s2)500
種類非照光式
動作方式その他
絶縁抵抗(MΩ)100以上
種類非照光式
ボタン形状長角(平形)
端子形状はんだ端子/タブ端子
取付穴径(Φmm)16
高輝度LED昭光品「ぴかりくん」を標準化。金貼り接点とスライド構造により5V、1mAでの使用が可能。接点の追加・交換が容易。標準品でUL/CSA規格およびTUV(EN規格)を認定取得。CEマーク表示をしています

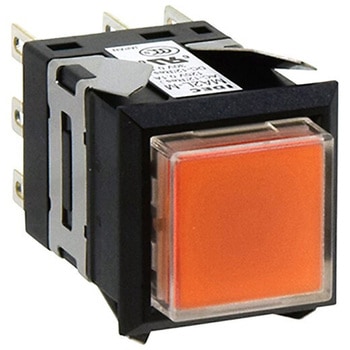

種類照光式
ボタン形状角(平形)
取付穴径(Φmm)16
耐電圧(V/min)充電部対アース間：AC2000、対異極充電部間：AC1500
定格絶縁電圧(V)AC/DC250
絶縁抵抗(MΩ)100以上
相対湿度45～85%RH(-5～40℃にて)(ただし、氷結、結露なきこと)
電気的耐久性10万回(AC220V 0.7A)
耐振動共振試験：複振幅0.1mm 周波数10～55Hz、定振動耐久試験：複振幅3.0mm 周波数16.7Hz
耐衝撃(m/s2)誤動作：100、耐久性：500
トランスなし
開閉頻度(回/時)1200(使用率40%)
照光種別LED
保存温度(℃)-30～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
接触抵抗(mΩ)50以下(初期値)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
耐振動(耐久)5～55Hz、片振幅0.75mm
耐振動(誤動作)5～55Hz、片振幅0.75mm
耐衝撃(m/s2)(耐久)500
耐衝撃(誤動作)200m/s2
彫刻範囲(mm)□12
最大彫刻深さ(mm)0.5
分離形で丸胴形Φ16シリーズ。業界最小クラス28.5mmの短胴化。スイッチユニットの着脱が可能。一般負荷と微小負荷どちらにも使用可能な共用接点。配線しやすさを考慮した端子配列。EN60947-5-1認証。
分離形で丸胴形Φ16シリーズ。業界最小クラス28.5mmの短胴化。スイッチユニットの着脱が可能。一般負荷と微小負荷どちらにも使用可能な共用接点。配線しやすさを考慮した端子配列。EN60947-5-1認証。
高容量、コンパクトな押ボタンスイッチ。高容量しゃ断を要する電源用スイッチとしても使用可能。微小負荷(最小適用負荷DC5V 1mA)から高容量負荷まで開閉可能。
質量(g)約3.2
保護構造IEC IP40
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
安全規格UL(File No. E41515)、CSA(File No. LR45258)、CCC(GB/T14048.5)
電気的耐久性5万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状丸形
戻りの力(N)RF：最小0.15
動作までの動きPT最大1.5mm
耐電圧(V/min)同極端子間：AC600 50/60Hz/各端子とアース間：AC2000 50/60Hz
衝撃(誤動作)(m/s2)最大150(誤動作1ms)
衝撃(耐久)(m/s2)500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms)
全体の動きT.T(参考)(mm)約2
胴体形状小形角胴形
分離形で丸胴形Φ16シリーズ。業界最小クラス28.5mmの短胴化。スイッチユニットの着脱が可能。一般負荷と微小負荷どちらにも使用可能な共用接点。配線しやすさを考慮した端子配列。EN60947-5-1認証。

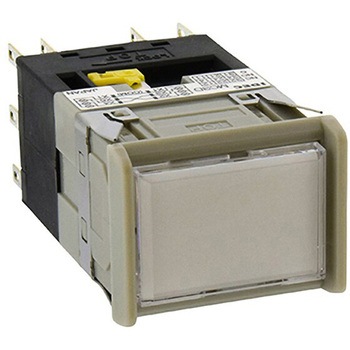

種類照光式
ボタン形状長角(よこ列)
端子形状はんだ端子/タブ端子
保護構造IP40
仕様角胴
フランジ18H×24Wmm
保存温度(℃)-30～80(ただし、氷結しないこと)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
使用周囲湿度45～85%RH(ただし、結露しないこと)
接触抵抗(mΩ)50以下(初期値)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
耐振動(耐久)5～55Hz、片振幅0.75mm
耐振動(誤動作)5～55Hz、片振幅0.75mm
耐衝撃(m/s2)(耐久)500
耐衝撃(誤動作)200m/s2
金貼り接点とスライド構造により5V、1mAでの使用が可能。接点の追加・交換が容易。標準品でUL/CSA規格およびTUV(EN規格)を認定取得。CEマーク表示をしています
種類照光式
端子形状はんだ端子/タブ端子
取付穴径(Φmm)16
材質ゴム製(ニトリル系)
色グレー
品名取付穴プラグ
種類関連商品
保護構造IP65(丸穴)/IP40(回り止め加工時)
1箱(5個)
￥499
税込￥549
当日出荷
接点構成1c
取付穴径(Φmm)10(0～0.2)
端子形状はんだ端子
保護構造IP40
定格絶縁電圧(V)250
照光種別非照光
保存温度(℃)-30～80(ただし、氷結しないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガ)
使用周囲温度(℃)-25～55(ただし、氷結しないこと)
接触抵抗(mΩ)50以下(初期値)
耐振動(耐久)5～55Hz、片振幅0.75mm
耐振動(誤動作)5～55Hz、片振幅0.75mm
接点材質銀
定格通電電流(A)3
操作部形状丸形
耐電圧(V/min)スイッチ部：AC2000(充電部と非充電部間)・AC2000(異極端子間)・AC1000(同極端子間)・AC1500(接点端子とランプ端子間)
使用周囲湿度(%RH)45～85(ただし、結露しないこと)
耐衝撃(誤動作)(m/s2)200
耐衝撃(耐久)(m/s2)500
分離形で丸胴形Φ16シリーズ。業界最小クラス28.5mmの短胴化。スイッチユニットの着脱が可能。一般負荷と微小負荷どちらにも使用可能な共用接点。配線しやすさを考慮した端子配列。EN60947-5-1認証。
保護構造IP40
接点構成1c
端子形状はんだ端子
ストローク(mm)ロックストロークLTA：最小0.5
質量(g)約3
保護構造IEC IP40
スイッチ微小負荷用(DC30V 0.1A)
照光方式照光 (内蔵LEDランプ)
耐電圧同極端子間、LED端子間(LEDランプを取り付けない状態)：AC1000V 50/60Hz 1min/異極端子間、各端子とアース間：AC2000V 50/60Hz 1min
端子の種類はんだづけ端子
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
耐衝撃(耐久)最大500m/s2
使用周囲湿度35～85%RH
耐振動(誤動作)10～55Hz 複振幅1.5mm(誤動作1ms)
耐衝撃(誤動作)最大150m/s2(誤動作1ms以内)
最小適合負荷DC5V 1mA
電気的耐久性10万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
接触形式常開形(a接点)
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状丸形
戻りの力(N)RF：最小0.196
動作までの動きPT最大2.5mm
全体の動きT.T(参考)約3.5mm
耐電圧(V/min)同極端子間、LED端子間(LEDランプを取り付けない状態)：AC1000 50/60Hz/異極端子間、各端子とアース間：AC2000 50/60Hz
順電流(mA)標準値：20、絶対最大値：50
逆方向電圧(V)絶対最大値：4
衝撃(誤動作)(m/s2)最大150(誤動作1ms以内)
衝撃(耐久)(m/s2)最大500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms以内)
全体の動きT.T(参考)(mm)約3.5
胴体形状丸胴形(Φ8mm)
胴体長20mm、丸胴形Φ12シリーズ。高輝度で均一な面照光。丸胴形のため穴あけが容易。小形で良好な操作感触を実現。
保護構造IP40
種類照光式
保護構造IP40
胴体長20mm、丸胴形Φ12シリーズ。高輝度で均一な面照光。丸胴形のため穴あけが容易。小形で良好な操作感触を実現。
保護構造IP40
照光方式非照光
端子種別はんだづけ端子
胴体形状丸胴形(Φ12mm)
仕様角胴
種類照光式
フランジ□18mm
保護構造IP40
ボタン形状角
端子形状はんだ端子/タブ端子
ボタン形状：左右2方向ガード付長角(横長)。取付穴径：Φ12
照光種別LED
高容量、コンパクトな押ボタンスイッチ。高容量しゃ断を要する電源用スイッチとしても使用可能。微小負荷(最小適用負荷DC5V 1mA)から高容量負荷まで開閉可能。
質量(g)約3.2
保護構造IEC IP40
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
接触抵抗(mΩ)100以下(初期値)
安全規格UL(File No. E41515)、CSA(File No. LR45258)、CCC(GB/T14048.5)
電気的耐久性5万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状正方形
戻りの力(N)RF：最小0.15
耐電圧(V/min)同極端子間：AC600 50/60Hz/各端子とアース間：AC2000 50/60Hz
衝撃(誤動作)(m/s2)最大150(誤動作1ms)
衝撃(耐久)(m/s2)500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms)
全体の動きT.T(参考)(mm)約2
胴体形状小形角胴形
胴体長20mm、丸胴形Φ12シリーズ。高輝度で均一な面照光。丸胴形のため穴あけが容易。小形で良好な操作感触を実現。
ストローク(mm)ロックストロークLTA：最小0.5
保護構造IP40
照光方式非照光
端子の種類はんだづけ端子
端子種別はんだづけ端子
保存温度(℃)-25～65(ただし、氷結、結露のないこと)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～55(ただし、氷結、結露のないこと)
取付穴径(Φmm)12
安全規格UL(File No. E41515)/CSA(File No. LR45258)/CCC(GB/T14048.5)
電気的耐久性10万回以上
感電保護クラスClass Ⅱ
PTI(トラッキング特性)175
接触形式双断形
汚染度(使用環境)3(IEC60947-5-1)
動作に必要な力(OF)(N)最大2.45
操作部形状正方形
戻りの力(N)RF：最小0.29
動作までの動きPT最大2.5mm
耐電圧(V/min)同極端子間、ランプ端子間(白熱ランプ、LEDランプは取りつけない場合)：AC2500 50/60Hz/異極端子、各端子とアース間：AC2000 50/60Hz
衝撃(誤動作)(m/s2)最大150(誤動作1ms以内)
衝撃(耐久)(m/s2)最大500
使用周囲湿度(%RH)35～85
振動(誤動作)Hz10～55 複振幅1.5mm(誤動作1ms以内)
全体の動きT.T(参考)(mm)約3.5
胴体形状丸胴形(Φ12mm)
仕様Φ16 押ボタンスイッチ 短胴 スタンダードタイプ 金接点3A/銀接点5A
材質ガード本体：ポリアセタール樹脂/カバー：ポリアリレート樹脂
タイプスイッチガード 自己保持タイプ
種類LBシリーズ標準ベゼル専用
