多接点、省工数、微小負荷対応の次世代セーフティ・ドアスイッチ。接点構成は従来の1NC/1NO、2NCに加え、2NC/1NO、3NCの3接点タイプを品揃え。省工数を実現し、交換作業を容易にする、M12コネクタタイプも発売。接触信頼性が高いAuクラッド接点を標準化。一般負荷、微小負荷どちらにも対応。
取付方向(ヘッド)4方向取りつけ可(出荷時は正面方向)
ヘッドスペーサを指で引き廻すだけで方向転換ができるので、作業時間を大幅に削減します
保護構造IP67(EN60947-5-1)TYPE 4X Indoor use only(UL、CSA)
定格周波数(Hz)50/60
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
接触抵抗(mΩ)200以下
耐衝撃(耐久)1000(m/s2)以上
耐振動(誤動作)10～55Hz 片振幅0.35mm
機械的耐久性100万回以上
最小適合負荷DC5V 1mA 抵抗負荷(N水準 参考値)
許容操作速度0.05～1m/s
電気的耐久性15万回以上(AC125V 1A 抵抗負荷時)
感電保護クラスClassⅡ(二重絶縁)
汚染度(使用環境)汚染度3(EN60947-5-1)
ロック強度(Fzh)最小1300N
開放熱電流(A)定格2.5(11-42、21-52、21-22)(lth)、定格1(その他)(lth)
条件付短絡電流(A)100(EN60947-5-1)
直接開路動作までの動き(mm)最小15(EN60947-5-1)
電子式の検出方式を採用し、従来の非接触式ドアスイッチに比べ、より安定した動作を実現
材質(本体)PBT樹脂
保護構造IP67
消費電力(W)0.5以下
耐電圧充電部一括とケース間：AC1000V 1分間
絶縁抵抗(MΩ)充電部一括とケース間：50以上(DC500Vメガ)
使用周囲温度(℃)-10～+65℃(ただし、 氷結および結露しないこと)
締付トルク(N・m)1
使用周囲湿度25～85%RH
耐衝撃性300m/s2以上
補助出力フォトカプラ出力 DC24V 負荷電流：10mA
耐振動10～55～10Hz 片振幅0.75mm(複振幅1.5mm)
工作機械などの防護扉を開けた時、専用操作キーにより接点を直接開路し、制御回路をしゃ断。CEマーキング適合に対応するEN規格取得。UL、CSAの認証を取得。直接開路動作機構(NC接点側のみ)により、防護カバー開扉時にスイッチの接点を開離。EN規格の直接開路動作認証はスイッチにマークで表示。専用操作キーにより、誤操作や偽操作を防止。-40～+80℃と広範囲な温度仕様。スイッチボックス部の保護構造はIP67認証(EN60947-5-1)
保護構造IP67(EN60947-5-1)
定格周波数(Hz)50/60
絶縁抵抗(MΩ)同極および異極端子間、各端子とアース間、各端子と非充電金属部間：100以上(DC500Vメガにて)
使用周囲温度(℃)-40～+80(ただし、氷結しないこと)
接触抵抗(mΩ)25以下
使用周囲湿度95%RH以下
機械的耐久性100万回以上
許容操作速度0.1～0.5m/s
電気的耐久性50万回以上(AC250V 10A抵抗負荷)
感電保護クラスClassⅠ(アース端子付き)
定格密閉熱電流20(EN60947-5-1)
定格インパルス耐電圧(kV)同極端子間、異極端子間、各端子とアース間：4
汚染度(使用環境)3(EN60947-5-1)
衝撃(誤動作)(m/s2)300以上
衝撃(耐久)(m/s2)1000以上
許容操作速度(m/s)0.1～0.5
許容操作頻度(回/min)最大30
条件付短絡電流(A)100(EN60947-5-1)
振動(誤動作)Hz10～500 片振幅0.65mm
直接開路動作までの動き(mm)最小20mm(EN60947-5-1)
接点ギャップ(mm)最小2×2
耐久性に優れた長寿命のセーフティーロープスイッチです。端子ねじはゆるめた際にコンタクトブロック内に保持されるため、紛失の心配がなくスムーズに作業できます。配線時に手が端子部に触れない安全な構造になっています。ツインブリッジ(2回線)機構で、サビや劣化などで片側の接点が絶縁されても、もう片側の接点で通電されます。90°ごとにヘッドの付替えが可能で、計4方向からアクチュエーターの位置決めが可能です。
材質ハウジング：メタル、アクチュエーター：ステンレス
形状FD
幅(mm)40
奥行(mm)36.5
保護構造IP67
接点構成1NO+2NC
電子式の検出方式を採用し、従来の非接触式ドアスイッチに比べ、より安定した動作を実現
仕様過電圧カテゴリⅡ
耐電圧論理接続入力端子⇔電源・他の入出力端子一括、全端子一括⇔DINレール：AC500V 1min.
入力(安全入力・フィードバック・リセット入力)動作電圧：DC20.4V～DC26.4V、内部インピーダンス：約2.8kΩ
絶縁抵抗(MΩ)論理接続入力端子⇔電源・他の入出力端子一括、全端子一括⇔DINレール間：20以上DC100Vメガ
使用周囲温度(℃)-10～55(ただし、氷結および結露しないこと)
耐衝撃(耐久)300m/s2
使用周囲湿度25～85%RH
配線長(安全入力および論理接続入力および非接触式ドアスイッチ入力の最大)100m以下(外部接続インピーダンス：100Ω以下かつ10nF以下)
漏れ電流(mA)(OFF時)0.1以下(安全出力、補助出力)
動作電圧(安全入力・フィードバック・リセット入力)DC20.4V～DC26.4V、 内部インピーダンス ： 約2.8kΩ
耐衝撃(誤動作)100m/s2
電源電圧変動電源電圧の-15%～+10%
耐振動10～55～10Hz 片振幅0.375mm(複振幅0.75mm)
エコ商品
設備全体の扉の開閉状態が、ひと目でわかる
仕様チェック入・出力：スイッチ本体(スタンダード)とスイッチ本体(サブ)の専用通信線※外部入・出力用ではありません。(電圧範囲0～5V DC)
適合適合規制および認証：CEマーキング(機械指令、RE指令、RoHS指令)、UKCAマーキング(機械規則、RE規則、RoHS規則)、TUV SUD認証、TUV SUD認証(米国・カナダ)、米国無線規則(FCC規則)(注5)、カナダ無線規則(ICES-003、RSS-310)、シンガポール無線規則(IMDA登録)、タイ無線規則(NBTC登録)、フィリピン無線規則(NTC認証)、韓国無線規則(KC適合登録)、イン ド無線規則(WPC認証)、インドネシア無線規則(SDPPI認証)、マレーシア無線規則(SIRIM認証)
保護構造IP65(IEC)
適合規格国際規格：ISO 13849-1：2015(カテゴリ4、PLe)、IEC 61508-1～7(SIL3)、IEC 62061(SIL3)、IEC 60947-5-3、ISO 14119・日本：JIS B 9705-1、JIS C 0508 1～7、JIS B 9961、JIS C 8201-5-2、JIS B 9710・欧州：EN ISO 13849-1：2015(カテゴリ4、PLe)、EN ISO 14119、EN 60947-5-3、EN 300 330、EN IEC 63000、EN 301 489-1・北米：CAN/CSA C22.2 No.14、UL508
ケーブル長(m)・1台使用時：スイッチ本体-電源ユニット間は最大ケーブル長20以下・複数台直列接続時：総ケーブル長100以下、隣接するスイッチ本体間は最大ケーブル長20以下
電源電圧(V)24 DC-20～10% リップルP-P10%以下
応答時間・単体時：ON→OFF 100ms以下、OFF→ON 100ms以下・複数台直列接続時：単体時+5ms×(接続台数-1)
絶縁抵抗(MΩ)DC500Vメガにて20以上 充電部一括・ケース間
使用周囲温度(℃)-10～55(結露および氷結しないこと)
耐振動(耐久)0～55Hz 複振幅1mm XYZ各方向2時間
保存温度範囲(℃)-25～65
汚染度(使用環境)3
RoHS指令(10物質対応)10物質対応
関連資料(3.11MB)
接続台数直列：最大30台(スタンダード1台、サブ29台)
動作距離(mm)正面/側面：Sao(OFF→ON)：5、Sar(ON→OFF)：15
耐電圧(V/min)AC1000 充電部一括・ケース間
耐電圧(V)AC1000 1分間 充電部一括・ケース間
保存湿度範囲(%RH)30～95
使用周囲湿度(%RH)30～85
耐振動(耐久)(Hz)0～55 複振幅1mm XYZ各方向2時間
耐衝撃(耐久)(m/s2)300(約30G) XYZ各方向3回

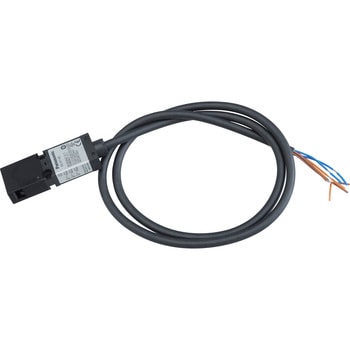

仕様●インターロックのタイプ：タイプ2(EN ISO 14119)●コード化レベル：Low level coded(EN ISO 14119)
質量(g)約120(形D4GS-N1Rケーブル1m付きの場合)
保護構造IP67(EN60947-5-1)
定格周波数(Hz)50/60
動作力(直接開路)最小60N
絶縁抵抗(MΩ)同極および異極端子間、各端子と非充電金属部間100以上(DC500Vメガにて)
使用周囲温度(℃)-30～70(ただし、氷結しないこと)
ケーブルUL2464 No.22AWG 仕上り外径Φ7.2mm
使用周囲湿度95%RH以下
機械的耐久性100万回以上
最小適合負荷DC24V 4mA 抵抗負荷(N水準 参考値)
許容操作速度0.1～0.5m/s
電気的耐久性10万回以上(AC125V 1A抵抗負荷)
感電保護クラスClassⅡ(二重絶縁)(IEC60536)
定格インパルス耐電圧(kV)同極端子間：2.5異極端子：4各端子と非充電金属部間：6
汚染度(使用環境)汚染度3(EN60947-5-1)
開放熱電流(A)2.5(EN60947-5-1)
衝撃(誤動作)(m/s2)300以上
衝撃(耐久)(m/s2)1000以上
許容操作速度(m/s)0.1～0.5
許容操作頻度(回/min)最大30
条件付短絡電流(A)100(EN60947-5-1)
振動(誤動作)Hz10～55 片振幅0.35mm
直接開路動作までの動き(mm)最小10
接点ギャップ(mm)最小2×2
セーフティーロープスイッチ用のロープセット1式です。
トラスコ品番207-4577
セット内容1×VF AF-TR5、1×VF AF-MR5、1×VF F05-035
摘要35mロープセット(リング×1個、フック×1個)
長さ(m)35
1個
￥9,198
税込￥10,118
当日出荷
ストローク(mm)8
取付M3 締付トルク0.3N・m
保護構造IP65
材質(軸)SUS303
繰返し精度(mm)±0.01
材質(ケース)ガラスFB 強化PBT
操作力(N)0.8
動作までの動きPT03～0.8mm
応差の動き(MD)0.1mm以下
ロック強度3000N。安全回路に2回路+モニタ用接点が2つで多彩なモニタリングパターンが実現可能。金クラッド接点標準採用で一般負荷、微小負荷どちらにも対応。トラップドキータイプにて、柵内での取り残されによる危険を回避。背面リリースボタンタイプにて、柵内に閉じ込められても内部からロック解除し、脱出することができます。保護構造 IP67。
仕様●インターロックのタイプ：タイプ2(EN ISO 14119)●コード化レベル：Low level coded(EN ISO 14119)
保護構造IP67(EN60947-5-1)
定格周波数(Hz)50/60
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～55(ただし、氷結しないこと)
接触抵抗(mΩ)25以下(1接点当たり)
耐衝撃(耐久)1000m/s2以上
材質(ヘッド)プラスチック
耐振動(誤動作)10～55Hz 片振幅0.75mm
最小適合負荷DC5V 1mA 抵抗負荷(N水準 参考値)
許容操作速度0.05～0.5m/s
電気的耐久性50万回以上(AC250V 3A、抵抗負荷時)
感電保護クラスClassⅡ(二重絶縁)
定格インパルス耐電圧(kV)同極端子間：2.5、異極端子間：4、その他各端子と非充電金属部間：6
汚染度(使用環境)汚染度3(EN60947-5-1)
ロック強度最小3000N
開放熱電流(A)10(12-41間) 3(その他)(EN60947-5-1)
動作までの動きPT最小15mm(EN60947-5-1)
衝撃(誤動作)(m/s2)80以上
衝撃(耐久)(m/s2)1000以上
許容操作頻度(回/min)最大30
使用周囲湿度(%RH)95以下
条件付短絡電流(A)100(EN60947-5-1)
振動(誤動作)Hz10～55片振幅0.75mm
接点間隔(mm)最小2×2
保護構造IP67(EN60947-5-1)
定格絶縁電圧(V)(Ui)250
定格周波数(Hz)50/60
絶縁抵抗(MΩ)同極および異極端子間、各端子と非充電金属部間100以上(DC500Vメガにて)
使用周囲温度(℃)-30～+70(ただし、氷結しないこと)
使用周囲湿度95%RH以下
機械的耐久性100万回以上
最小適合負荷DC24V 4mA 抵抗負荷(N水準 参考値)
許容操作速度0.1～0.5m/s
電気的耐久性10万回以上(AC125V 1A抵抗負荷)
感電保護クラスClassⅡ(二重絶縁)(IEC60536)
定格インパルス耐電圧(kV)同極端子間：2.5異極端子：4各端子と非充電金属部間：6
汚染度(使用環境)汚染度3(EN60947-5-1)
開放熱電流(A)2.5(EN60947-5-1)
衝撃(耐久)(m/s2)10002以上
許容操作速度(m/s)0.1～0.5
許容操作頻度(回/min)最大30
条件付短絡電流(A)100(EN60947-5-1)
振動(誤動作)Hz10～55 片振幅0.35mm
接点ギャップ(mm)最小2×2
機械の慣性による刃具が停止した後、コントローラの信号・押ボタンスイッチなどにより、防護カバーのロックを解除。操作キーを差し込むと自動的にメカニカルロック。ソレノイドに電圧を印加し、はじめてロックが解除される機構で、高い安全性を実現。CEマーキング適合に対応するEN(TUV)規格取得。UL、CSA、CCCの認証を取得。直接開路動作機構(NC接点側のみ)により、防護カバー開扉時にスイッチの接点を開離。EN規格の直接開路動作認証はスイッチカバーにマークで表示。リリースキーで、メンテナンス停電時(電源故障時)の対応が可能。本体は堅牢強固なアルミダイカスト製で、さらにボックス内部はIP67、UL、CSA TYPE6P、13の保護構造を実現。コンジット口も水平・垂直方向に2ヵ所設置。動作状態がひと目で確認できる表示ユニットタイプや観音開きドアに対応する可調整形操作キーをシリーズ化。ヘッドの向きを4方向変更することにより、操作キーは4方向から挿入可。
仕様●インターロックのタイプ：タイプ2(EN ISO 14119)●コード化レベル：Low level coded(EN ISO 14119)
質量(g)約800
保護構造IP67(EN60947-5-1)
定格周波数(Hz)50/60
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-10～55(ただし、氷結しないこと)
接触抵抗(mΩ)50以下
耐衝撃(耐久)1000(m/s2)以上
使用周囲湿度95%RH以下
耐振動(誤動作)10～55Hz 片振幅0.35mm
耐衝撃(誤動作)300(m/s2)以上
機械的耐久性100万回以上
許容操作速度0.05～0.5m/s
電気的耐久性50万回以上(AC250V 10A 抵抗負荷)
感電保護クラスClassⅠ(アース端子付き)
定格密閉熱電流10A(EN60947-5-1)
定格インパルス耐電圧(kV)同極端子間、異極端子間、各端子とアース間：4ソレノイドとアース間：2.5
汚染度(使用環境)汚染度3(EN60947-5-1)
ロック強度最小700N(GS-ET-19)
許容操作頻度(回/min)最大30
条件付短絡電流(A)100(EN60947-5-1)
直接開路動作までの動き(mm)最小20(EN60947-5-1)
接点ギャップ(mm)最小2×2
機械などの省スペース化に対応した、樹脂製の小形セーフティ・ヒンジドアスイッチ。接点構成は従来の1NC/1NO、2NCに加え、2NC/1NO、3NCの3接点タイプを品揃えまたMBB仕様も追加。接触信頼性が高いAuクラッド接点を標準採用。一般負荷、微小負荷どちらにも対応。
保護構造IP67(EN60947-5-1)
定格周波数(Hz)50/60
絶縁抵抗(MΩ)100以上
使用周囲温度(℃)-30～70(ただし、氷結しないこと)
接触抵抗(mΩ)25以下
耐衝撃(耐久)1000m/s2以上
耐振動(誤動作)10～55Hz 片振幅0.75mm
耐衝撃(誤動作)300m/s2以上
機械的耐久性100万回以上
最小適合負荷DC5V 1mA 抵抗負荷(N水準 参考値)
許容操作速度2～360°/s
電気的耐久性50万回以上(AC250V 3A、抵抗負荷)30万回以上(AC250V 10A、抵抗負荷)
感電保護クラスClassⅡ(二重絶縁)
定格インパルス耐電圧(kV)同極端子間：2.5異極端子間：4各端子と非充電金属部間：6
汚染度(使用環境)汚染度3(EN60947-5-1)
開放熱電流(A)10(EN60947-5-1)
許容操作頻度(回/min)最大30
使用周囲湿度(%RH)95以下
条件付短絡電流(A)100(EN60947-5-1)
接点間隔(mm)最小2×2
RoHS指令(10物質対応)10物質対応
関連資料(2.32MB)
材質ケース：PA66
保護構造IP67(IEC 60529)
適合規格【適用】EN 60947-5-1、GS-ET-15【用途】IEC 60204-1 / EN 60204-1、ISO 14119、EN ISO 14119、IEC 60947-5-1、UL 508、CSA C22.2 No.14
定格絶縁電圧(V)Ui：300
本体質量(g)SG-A1-□-1：約120、SG-A1-□-5：約420
接触抵抗(mΩ)300以下(ケーブル長1m、初期値)、700以下(ケーブル長5m、初期値)
ケーブルUL style 2464、No.20 AWG 6芯
安全規格B10D：200万(ISO 13849-1、JIS B 9705-1 付属書C 表C.1による)
定格使用電流(A)【交流】抵抗負荷(AC- 12)：125V/2.5、250V/1.5、誘導負荷(ACー15)：125V/1.5、250V/0.75【直流】抵抗負荷(DC- 12)：30V/2.5、125V/1.1、250V/0.55、誘導負荷(DCー13：30V/2.3、125V/0.55、250V/0.27
機械的耐久性100万回以上(GS-ET-15)
電気的耐久性10万回以上：(AC-12 250V 1.5A、DC-12 250V 0.2A)、100万回以上：(AC/DC 24V 100mA)(操作頻度 1，200回/時)
感電保護クラスClass Ⅱ(IEC 61140)、(2重絶縁)
短絡保護装置250V 10A 速断形ヒューズをご使用ください。
操作回数頻度：1，200回/時
標高(m)2000以下
定格インパルス耐電圧(kV)Uimp：4
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：300、耐久：1000
定格通電電流(A)Ith：2.5
RoHS指令(10物質対応)10物質対応
各種認証【適合】CEマーキング〔機械指令(2006/42/EC)、RoHS指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoHS規則〕
関連資料(2.32MB)
速度範囲(m/s)アクチュエータ操作：0.05～1.0
定格使用電圧(V)30/125/250
動作ストローク(mm)直接間路：8以上
短絡電流(A)条件付：50(250V)
使用周囲湿度(%RH)45～85
耐振動(Hz)誤動作：5～55、片振幅0.5mm、耐久：30、 片振幅1.5mm
材質(ヘッド)樹脂
表示灯DC24V駆動形(橙LED表示)
コンジット口サイズG1/2
ソレノイド電圧(V)DC24
小型タイプで取り付けやすい。セーフティリレーユニットと組み合わせることでPLeまで対応。セーフティリレーユニット1台に対して、複数接続可能
仕様B10d:2000000回
質量(g)送信ユニット:25、受信ユニット:175
タイプ4/Low
外形寸法(mm)送信ユニット:70×12×16、受信ユニット:70×16×16
保護構造IP68
出力S1-301接続用N.O.出力×2
適合規格ISO13849-1、ISO14119、IE60204-1、IE61508-1、IE61508-2、IE62061、IE60947-5-3、UL60947-1、UL60947-5-2、S22.2No.60947-1、S22.2No.60947-5-2、E、RoHS
電源電圧D24V(-15%/+10%)
材質(ハウジング)ポリアミド66(P66)
使用環境温度(℃)-25-+60
感知距離(mm)7(定格)、スイッチON(保証値):6、スイッチOFF(保証値):10、ヒステリシス:1
パフォーマンスレベルS1-301と併用(1台及び2～25台直列接続):PLe(安全カテゴリ4)、SIL3
単体でPLcに対応 / 二重化。小型タイプで取り付けやすい
仕様セーフティリレーユニット併用不可
質量(g)送信ユニット:25、受信ユニット:175
タイプ4/Low
外形寸法(mm)送信ユニット:70×12×16、受信ユニット:70×16×16
保護構造IP68
出力N.O.接点×2(48V/250(抵抗負荷、誘導負荷)、D30V/250(誘導負荷)、D5V/10in.)
適合規格ISO13849-1、ISO14119、IE60204-1、IE61508-1、IE61508-2、IE62061、IE60947-5-3、UL60947-1、UL60947-5-2、S22.2No.60947-1、S22.2No.60947-5-2、E、RoHS
電源電圧D24V(-15%/+10%)
接点構成SS3-P接点構成
消費電流(mA)60
材質(ハウジング)ポリアミド66(P66)
使用環境温度(℃)-25-+60
内蔵ヒューズ250m
補助出力無し
感知距離(mm)7(定格)、スイッチON(保証値):6、スイッチOFF(保証値):10、ヒステリシス:1
パフォーマンスレベル単体使用(1台及び2～25台直列接続):PL(安全コテゴリ1)、SIL2
MTTF(時間)>100年
1台
￥9,998
税込￥10,998
5日以内出荷
単体でPLdに対応 / 二重化して相互監視。セーフティリレーユニット1台に対して、複数接続可能
質量(g)送信ユニット：80、受信ユニット：230
外形寸法(mm)送信ユニット：92×25×17、受信ユニット：92×25×24.5
保護構造IP68
適合規格ISO13849-1、ISO14119、IE60204-1、IE61508-1、IE61508-2、IE62061、IE60947-5-3、UL60947-1、UL60947-5-2、S22.2No.60947-1、S22.2No.60947-5-2、E、RoHS
電源電圧(V)D24(-15%/+10%)
使用環境温度(℃)-25～+60
ヒューズ容量(A)2
感知距離(mm)12(定格)、スイッチON (保証値)：10、スイッチOFF (保証値)：15、ヒステリシス：2
MTTF(時間)>100年
世界最薄クラス※の電磁ロック付セーフティドアスイッチ登場! 5接点を内蔵
手動ロック解除は3方向から操作可能
ケーブルの斜め引き出しで省スペースを実現
全機種ケーブル引き出しタイプ
省エネ 低消費電流110mA
2種類のロック方式を選択可能
見やすいLED動作表示灯
扉の形状や用途に応じてアクチュエータを選定可能
あらゆる扉へ取り付け可能
規格UL/C-UL、CE、TUV
引抜強度(N)(ロック時)500以上
メイン接点1NC+1NC
・大出力電流型。・N.O.とN.C.選択可能。・頑丈、小形、高感度のドアセンサ。・無接点なので高信頼、長寿命です。・どんな高速移動体でも検出します。・鉄板ドア内蔵でも、磁気孔(Φ12)で実用可。
仕様【検出磁極】S極【磁気検出向き】側面
取付M3
タイプ3線式
検出距離(mm)15(ドアマグと併用の場合)
材質(ケース)GF強化PBT 黒
電源電圧(V)DC5～24
消費電流(mA)最大12
ケーブル3芯 Φ2.8×1000mm 黒
応答速度5msec
出力仕様NPNオープンコレクタ(近接時OFF)
1個
￥2,798
税込￥3,078
7日以内出荷
設備全体の扉の開閉状態が、ひと目でわかる
RoHS指令(10物質対応)10物質対応
関連資料(3.11MB)
小型・軽量で手にフィットするグリップスイッチ
保護構造IP66/IP67：非常停止用押ボタンスイッチ・取付コントロールユニット なし、IP65：非常停止用押ボタンスイッチ・取付コントロールユニット あり
適合規格【適用】EN 60947-5-1、EN IEC 60947-5-8、GS-ET-22ISO 12100 / EN ISO 12100、IEC 60204-1 / EN 60204-1、ISO 11161 / EN ISO 11161、ISO 10218-1 / EN ISO 10218-1、ANSI / RIA / ISO 10218-1、ANSI / RIA R15.06、ANSI B11.19、ISO 13849-1 / EN ISO 13849-1、JIS C 8201-5-1、UL 508、CSA C22.2 No.14
定格絶縁電圧(V)Ui：250(モメンタリ型押ボタンスイッチおよびキーセレクタスイッチは125)/30(表示灯付タイプ)
本体質量(g)S-C1-21：約140、S-C1-21-E：約150、S-C1-21-E：約155、S-C1-21-MM：約155、S-C1-21-EMM：約165、S-C1-21-EMK：約170
動作力直接間路：60N以上
使用周囲温度(℃)-25～+60(但し、結露および氷結しないこと)、保存時：-40～+80
落下距離(m)自重落下：1.0 1回(IEC 60068-2-32準拠)
安全規格B10D：200万(ISO 13849-1付属書C 表C.1による)
機械的耐久性ポジション 1⇒2⇒1：100万回以上、ポジション 1⇒2⇒3⇒1：10万回以上
電気的耐久性10万回以上(接点定格負荷)、100万回以上(AC/DC24V 100mA)
感電保護クラスClass Ⅱ( IEC 61140)、(2重絶縁)(表示灯付はClass Ⅲ)
短絡保護装置250V 10A 速断形ヒューズ(IEC 60127-1)
標高(m)2000以下
定格インパルス耐電圧(kV)2.5(モメンタリ型押ボタンスイッチおよびキーセレクタスイッチは1.5)
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：150、耐久：1，000
表示灯緑色LED、定格使用電圧：DC 24V±10%、定格電流：15mA
定格通電電流(A)3(非常停止用押ボタンスイッチは5)
開閉頻度(回/時)1200
強度操作部：500N以上(グリップスイッチ)
RoHS指令(10物質対応)10物質対応
各種認証【適合規制】CEマーキング〔機械指令(2006/42/EC)、RoSH指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoSH規則〕
関連資料(2.42MB)
定格使用電圧(V)【グリップスイッチ】3ポジションスイッチ(端子No. NO1-C1、NO2-C2)：交流/抵抗負荷(AC-12)：125V/1、250V/0.5、誘導負荷(ACー15)：125V/0.7、250V/0.5、直流/抵抗負荷(DC-12)：30V/1、125V/1、誘導負荷(DC-13)：30V/0.7、125V/0.1、押込モニタスイッチ(端子No. 31-32)：交流/抵抗負荷(AC-12)：125V/2.5、250V/1.5、誘導負荷(ACー15)：125V/1.5、250V/0.75、直流/抵抗負荷(DC-12)：30V/2.5、125V/1.1、250V/0.55、誘導負荷(DC-13)：30V/2.3、125V/0.55、250V/0.27【非常停止用 押ボタンスイッチ(端子No. 1-2、1-2)】交流/抵抗負荷(AC-12)：125V/5、250V/3、誘導負荷(ACー15)：125V/3、250V/1.5、直流/抵抗負荷(DC-12)：30V/2、125V/0.4、250V/0.2、誘導負荷(DC-13)：30V/1、125V/0.22、250V/0.1【モメンタリ型押ボタンスイッチ/キーセレクタスイッチ(端子No. C1-NO1、NC1、No. C2-NO2、NC2】交流/抵抗負荷(AC-12)：125V/0.5、誘導負荷(ACー15)：125V/0.3、直流/抵抗負荷(DC-12)：30V/1、125V/0.2、誘導負荷(DC-13)：30V/0.7、125V/0.1
動作ストローク(mm)直接間路：4.7以上(押込モニタスイッチ)
短絡電流(A)条件付：50(250V)
耐振動(Hz)誤動作：5～55、 片振幅0.5mm、耐久：16.7、 片振幅1.5mm
材質ケース：PA66
保護構造IP65(IEC 60529)
適合規格【適用】EN 60947-5-1、GS-ET-19【用途】IEC 60204-1 / EN 60204-1、ISO 14119、EN ISO 14119、IEC 60947-5-1、UL 508、CSA C22.2 No.14【適合規制】CEマーキング〔機械指令(2006/42/EC)、RoHS指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoHS規則〕
ケーブル長(m)5
定格絶縁電圧(V)Ui：250
本体質量(g)SG-B2-□-5：約680、SG-B2-□-L5：約700
動作力直接間路：80N以上、キー部：0.6N・m以上
使用周囲温度(℃)-25～+70(但し、結露および氷結しないこと)、保存時：-40～+80
接触抵抗(mΩ)700以下(ケーブル長5m、初期値)
ケーブルUL style 2464、No.22 AWG 12芯
安全規格B10D：200万(ISO 13849-1、JIS B 9705-1 付属書C 表C.1による)
定格使用電流(A)【交流】抵抗負荷(AC-12)：125V/2.5、250V/1.5、誘導負荷(ACー15)：125V/1.5、250V/0.75【直流】抵抗負荷(DC-12)：30V/2.5、125V/1.1、250V/0.55、誘導負荷(DC-13)：30V/2.3、125V/0.55、250V/0.27
機械的耐久性100万回以上(GS-ET-19)、裏面ロック解除ボタン：3，000回以上(SG-B2-□-L5の場合)
電気的耐久性10万回以上(AC-12 250V 1A)、100万回以上(AC/DC24V 100mA)(操作頻度900回/時)
感電保護クラスClassⅡ(IEC 61140)(注2)、(2重絶縁)
短絡保護装置250V 10A 速断形ヒューズをお使いください。
操作回数頻度：900回/時
標高(m)2000以下
定格インパルス耐電圧(kV)2.5
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：100、耐久1000
定格通電電流(A)Ith：2.5、【使用周囲温度】'-25℃以上60℃未満 2.5以下、60℃以上65℃未満 1.5以下、65℃以上70℃以下 1.0以下
引抜強度(N)ロック時：1，400N以上(GS-ET-19)(但し、SG-K24使用時は500N以上)
動作【仕様】キー部：2ノッチ各位置停止
RoHS指令(10物質対応)10物質対応
関連資料(3.58MB)
速度範囲(m/s)アクチュエータ操作：0.05～1.0
定格使用電圧(V)30/125/250
動作ストローク(mm)直接間路：11以上(アクチュエータ：SG-K21)、12以上(アクチュエータ：上記以外)
短絡電流(A)条件付：50(250V)
使用周囲湿度(%RH)45～85
耐振動(Hz)誤動作：10～55、片振幅：0.35mm、耐久：30、片振幅：1.5mm
材質ケース：PA66
保護構造IP67(IEC 60529)
適合規格【適用】EN 60947-5-1、GS-ET-19【用途】IEC 60204-1 / EN 60204-1、ISO 14119、EN ISO 14119、IEC 60947-5-1、UL 508、CSA C22.2 No.14
定格絶縁電圧(V)300(ドアモニタ回路)、150(メイン、ロックモニタ回路)、30(LED、ソレノイド-アース間)
本体質量(g)SG-B1-□-G1：約220、SG-B1-□-G5：約600
動作力直接間路：60N以上
使用周囲温度(℃)-25～+50(但し、結露および氷結しないこと)、保存時：-40～+80
接触抵抗(mΩ)300以下(ケーブル長1m、初期値)、700以下(ケーブル長5m、初期値)
ケーブルUL style 2464、No.22 AWG 12芯
安全規格B10D：200万(ISO 13849-1、JIS B 9705-1 付属書C 表C.1による)
定格使用電流(A)【メイン、ロックモニタ回路】交流：抵抗負荷(AC- 12)/125V：2、誘導負荷(ACー15)/125V：1、直流：抵抗負荷(DC- 12)/30V：2、125V：0.4、誘導負荷(DC- 13)/30V：1、125V：0.22【ドアモニタ回路】交流：抵抗負荷(AC- 12)/125V：2.5、250V：1.5、誘導負荷(ACー15)/125V：1.5、250V：0.75、直流：抵抗負荷(DC- 12)/30V：2.5、125V：1.1、250V：0.55、誘導負荷(DC- 13)/30V：2.3、125V：0.55、250V：0.27、110(ソレノイド 100mA、表示灯 10mA ： 初期値)
復帰電圧【ソレノイドユニット/表示灯】定格電圧×10%以上(20℃にて)
動作電圧【ソレノイドユニット/表示灯】定格電圧×85%以下(20℃にて)
機械的耐久性100万回以上(GS-ET-19)
電気的耐久性10万回以上( 操作頻度 900回/時、負荷条件：AC-12 125V 2A、DC-12 125V 0.4A)、100万回以上(操作頻度 900回/時、負荷条件：AC/DC24V 0.1A、抵抗負荷時)
感電保護クラスClassⅡ(IEC 61140)、(2重絶縁)
短絡保護装置250V 10A 速断形ヒューズをお使いください。
操作回数頻度：900回/時
標高(m)2000以下
定格インパルス耐電圧(kV)Uimp：2. 5(ドアモニタ回路)、1. 5(メイン、ロックモニタ回路)、0.5(LED、ソレノイド-アース間)
汚染度(使用環境)汚損度：3(内部2)
耐衝撃(m/s2)誤動作：100、耐久：1000
表示灯緑色LED
定格通電電流(A)【使用周囲温度：-25℃以上35℃未満】2. 5A(2回路まで)、1. 0A(3回路以上)【使用周囲温度：35℃以上50℃以下】+FA4151. 0A(1回路)、0. 5A(2回路以上)
引抜強度(N)ロック時：500以上
RoHS指令(10物質対応)10物質対応
各種認証【適合規制】CEマーキング〔機械指令(2006/42/EC)、RoHS指令〕、UKCAマーキング〔機械規則(2008 No.1597)、RoHS規則〕
関連資料(2.77MB)
速度範囲(m/s)アクチュエータ操作：0.05～1.0
定格使用電圧(V)30/125/250【ソレノイドユニット/表示灯】DC24 100% duty cycle
動作ストローク(mm)直接間路：8以上
メイン接点1NC + 1NC
モニタ接点ドアモニタ：2NC、ロックモニタ：1NC
使用周囲湿度(%RH)45～85
耐振動(Hz)誤動作：10～55、片振幅：0.35mm、耐久：30、片振幅1.5mm
『セーフティスイッチ』には他にこんなカテゴリがあります
- セーフティスイッチその他関連用品
- セーフティドアスイッチ
検出・センサ の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
