4ページ目: パワーリレー

コイル電圧 = 12V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 12A。極数 = 1。ラッチ = なし。ターミナルタイプ = スルーホール。長さ = 29mm。コイル抵抗 = 360Ω。コイル電力 = 400mW。シリーズ = 41 Series℃。最大スイッチング電源 AC = 3 kVA。UL (カナダ / 米国)、VDE. 41シリーズ - 41.52、41.31、41.61. この基板実装パワーリレーは、AC / DCコイルを備えています。. 低プロファイル 耐フラックス、RTII 最小スイッチング負荷: 300 mW コイルとコンタクト間の8 mmの沿面距離とクリアランス 寸法15.7 x 12.5 x 29 mm

コイル電圧 = 12V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 10A。極数 = 1。ラッチ = なし。ターミナルタイプ = スルーホール。最大スイッチング電圧 AC = 400V ac。長さ = 29mm。コイル抵抗 = 300Ω。コイル電力 = 500mW。シリーズ = 40 Series℃。最大スイッチング電源 AC = 2.5 kVA

コイル電圧 = 12V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 6A。極数 = 1。ラッチ = なし。ターミナルタイプ = 基板ピン。最大スイッチング電圧 AC = 400V ac。長さ = 28mm。コイル抵抗 = 840Ω。コイル電力 = 170mW。シリーズ = 34 Series℃。最大スイッチング電源 AC = 1500 VA。34シリーズ. 超薄型、5 mm、パッケージ カドミウム不使用コンタクト材質 高感度DCコイル 8 / 8 mm クリアランス / 沿面距離 6 kV絶縁、コイルコンタクト

コイル電圧 = 12V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 16A。極数 = 1。ラッチ = なし。ターミナルタイプ = 簡易接続。最大スイッチング電圧 AC = 250V ac。長さ = 29mm。コイル抵抗 = 300Ω。コイル電力 = 500mW。シリーズ = 46 Series℃。最大スイッチング電源 AC = 4 kVA。UL認定部品(カナダ / 米国). LED付き46シリーズリレー. メカニカルフラグインジケータ、ロック可能なテストボタン及びLED コイル-コンタクト絶縁: 6000 V ac (1.2 / 50 μs) コイル-コンタクト沿面距離とクリアランス: 8 mm コンタクト材質: AgNi 周囲温度範囲: -40 → +70 ℃ 寸法(mm): H 32.8、W 29、D12.4 別売りのファストン接続用のDINレールソケット及びフランジ取り付けアダプタ

コイル電圧 = 12V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 6A。極数 = 1。ラッチ = なし。ターミナルタイプ = スルーホール。最大スイッチング電圧 AC = 400V ac。長さ = 28mm。コイル抵抗 = 840Ω。コイル電力 = 170mW。シリーズ = 34 Seriesmm。最大スイッチング電源 AC = 1.5 kVA。34シリーズ. 超薄型、5 mm、パッケージ カドミウム不使用コンタクト材質 高感度DCコイル 8 / 8 mm クリアランス / 沿面距離 6 kV絶縁、コイルコンタクト

コイル電圧 = 12V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 16A。極数 = 1。ラッチ = なし。ターミナルタイプ = スルーホール。長さ = 29mm。コイル抵抗 = 360Ω。コイル電力 = 400mW。シリーズ = 41 Series℃。最大スイッチング電源 AC = 4 kVA。UL (カナダ / 米国)、VDE. 41シリーズ - 41.52、41.31、41.61. この基板実装パワーリレーは、AC / DCコイルを備えています。. 低プロファイル 耐フラックス、RTII 最小スイッチング負荷: 300 mW コイルとコンタクト間の8 mmの沿面距離とクリアランス 寸法15.7 x 12.5 x 29 mm

コイル電圧 = 12V ac。接点構成 = DPDT。取り付けタイプ = 基板実装。スイッチング電流 = 8A。極数 = 2。ラッチ = なし。ターミナルタイプ = スルーホール。最大スイッチング電圧 AC = 400V ac。長さ = 29mm。コイル抵抗 = 80Ω。コイル電力 = 1.2W。シリーズ = 40 Series℃。最大スイッチング電源 AC = 2.5 kVA。Finder DPDT ミニチュア基板リレーFinder 40 シリーズ基板実装非ラッチリレーは、 DPDT のコンタクト構成です。この製品は、 12 V ac の Coil 電圧と 8 A のスイッチング電流で動作します。特長と利点Coil とコンタクト間の絶縁： 6 kV Coil power Coil の抵抗は 80 Ω です ピンピッチは 5 mm です ピン長は 3.5 mm です カドミウム不使用のコンタクト材質 沿面距離とクリアランスは 8 mm です 動作温度範囲： -40 → 85 ° C スルーホール Terminal タイプ用途ブラインド、グリル、シャッターの自動化 ドア / ゲートオープナ 電子回路基板 医療及び歯科用制御パネル 配電用パネル 玩具 自動販売機認定CSA認定 GOST 認定 IMQ 承認済み Rina 氏認定 SEV 認定済み UL認定 米国で承認されました VDE認定 RT II (耐フラックス)

コイル電圧 = 5V dc。接点構成 = SPDT。取り付けタイプ = 基板実装。スイッチング電流 = 10A。極数 = 1。ラッチ = なし。ターミナルタイプ = スルーホール。最大スイッチング電圧 AC = 250V ac。最大スイッチング電圧 DC = 48V dc。長さ = 19mm。コイル抵抗 = 70Ω。コイル電力 = 360mW。シリーズ = 36 Series℃。最大スイッチング電源 DC = 360mW。UL認定部品(カナダ / 米国)、VDE. 36シリーズ - 36.11. 耐洗浄 コイルとコンタクト間の絶縁: 4000 Vac 定格電圧: 250 Vac コンタクト材質: AgCdO 動作温度範囲: -40 → +85 ℃ 寸法: 17.5 x 15.5 x 21.5 mm

コイル電圧 = 230V ac。接点構成 = DPST。取り付けタイプ = DINレール。スイッチング電流 = 16A。ラッチ = あり。ターミナルタイプ = ねじ。最大スイッチング電圧 AC = 250V ac。コイル抵抗 = 2500Ω。コイル電力 = 6.5W。シリーズ = 20 Series℃。最大スイッチング電源 AC = 4 kVA。Finder ステップリレーですFinder ステップリレーは、 2 つの NO コンタクトとスイッチング電流 16 A を備えた、 AC 駆動の 2 相モジュララッチデバイスです。リレー Coil が正常に励磁されるたびに、このコンタクトの状態が変化し、 1 ステップ動作又は「フリップフロップ」動作シーケンスが可能になります。このシリーズでは、オーバーライドテストボタンの利点を活かして、ステップシーケンスを手動で進めることができ、個々の機械式フラグでコンタクトの状態が Visual に表示されます。Coil や手動オーバーライド動作が必要な機能に連続的に給電することなく、コンタクトステータスを維持する必要がある携帯型又はバッテリ駆動の機器でこのリレーを使用することをお勧めします。特長と利点230 V ac 供給定格コイル Coil 35 mm レール( EN60715 仕様)取り付け カドミウム不使用のコンタクト材質 7 種類のスイッチングシーケンスから選択可能 コンタクト材質は銀合金 DPST コンタクト構成 識別ラベル Coil と contacts の間の絶縁は 4 kV です 最大 Peak 電流は 30 A です 動作温度範囲： -40 → 40 ° C 照光式押しボタンを追加部品 026.00 に接続できます ねじ止めタイプの終端 機械式インジケータ付きテストボタン 幅は 17.4 mm です用途バインド、グリル、シャッターの自動化 屋内照明制御 廊下の照明制御認定CE認証 cRUus 認定 EAC 認定 IP20等級 LROS 認定 Rina 認定

コイル電圧 = 24V dc。接点構成 = SPST。取り付けタイプ = DINレール。スイッチング電流 = 16A。ラッチ = あり。ターミナルタイプ = ねじ。コイル抵抗 = 105 Ω。シリーズ = 20 Series℃。最大スイッチング電源 AC = 4 kVA

コイル電圧 = 24V dc。接点構成 = SPST。取り付けタイプ = DINレール。スイッチング電流 = 20A。極数 = 1。ラッチ = なし。ターミナルタイプ = ねじ。コイル抵抗 = 460Ω。コイル電力 = 1.25W。接点材質 = 銀合金mm。最大スイッチング電源 AC = 5 kVA

コイル電圧 = 24V dc。接点構成 = DPST。取り付けタイプ = DINレール。スイッチング電流 = 16A。ラッチ = あり。ターミナルタイプ = ねじ。最大スイッチング電圧 AC = 250V ac。コイル抵抗 = 105Ω。コイル電力 = 5W。シリーズ = 20 Seriesmm。最大スイッチング電源 AC = 4 kVA。Finder ステップリレーですFinder ステップリレーは、 2 つの NO コンタクト及びスイッチング電流 16 A を備えた、 DC 給電二相モジュララッチデバイスです。リレー Coil が正常に励磁されるたびに、このコンタクトの状態が変化し、 1 ステップ動作又は「フリップフロップ」動作シーケンスが可能になります。このシリーズでは、オーバーライドテストボタンの利点を活かして、ステップシーケンスを手動で進めることができ、個々の機械式フラグでコンタクトの状態が Visual に表示されます。Coil や手動オーバーライド動作が必要な機能に連続的に給電することなく、コンタクトステータスを維持する必要がある携帯型又はバッテリ駆動の機器でこのリレーを使用することをお勧めします。特長と利点供給定格 24 V dc コイル Coil 35 mm レール( EN60715 仕様)取り付け カドミウム不使用のコンタクト材質 7 種類のスイッチングシーケンスから選択可能 コンタクト材質は銀合金 DPST コンタクト構成 識別ラベル Coil と contacts の間の絶縁は 4 kV です 最大 Peak 電流は 30 A です 動作温度範囲： -40 → 40 ° C 照光式押しボタンを追加部品 026.00 に接続できます ねじ止めタイプの終端 機械式インジケータ付きテストボタン 幅は 17.4 mm です用途バインド、グリル、シャッターの自動化 屋内照明制御 廊下の照明制御認定CE認証 cRUus 認定 EAC 認定 IP20等級 LROS 認定 Rina 認定

コイル電圧 = 24V dc。接点構成 = DPST。取り付けタイプ = DINレール。スイッチング電流 = 20A。極数 = 2。ラッチ = なし。ターミナルタイプ = ねじ。最大スイッチング電圧 AC = 250V ac。コイル抵抗 = 460Ω。コイル電力 = 1.25W。シリーズ = 22 Series℃。最大スイッチング電源 AC = 5 kVA。Finder モノステーブル DIN リレーFinder 22 シリーズ DIN レール取り付けノンラッチリレーは、 DPNO コンタクト構成です。 24 V dc Coil 及び 20 A スイッチング電流で動作します。このリレーは、定格 5000 V ac の 20 A 、 250 V ac カドミウムフリーのコンタクトを備えています。このリレーの公称ランプ負荷は、白熱灯の場合は 1000 W 、補償蛍光灯の場合は 360 W です。特長と利点幅 17.4 mm 35 mmレール取り付け Coil power Coil の抵抗は 460 Ω です 識別ラベル Coil と接点間の絶縁( 1.2/50 μ )は 4 KV です 手動テストボタン 機械的寿命： 500 x 103 サイクル 動作温度範囲： -40 → 40 ° C ねじ止め端子タイプ用途空調 ヒーター 照明認定CE認証 GOST IP20等級 EN60715

コイル電圧 = 24V ac。接点構成 = DPST。取り付けタイプ = DINレール。スイッチング電流 = 20A。極数 = 2。ラッチ = なし。ターミナルタイプ = ねじ。最大スイッチング電圧 AC = 250V ac。コイル抵抗 = 42Ω。コイル電力 = 3W。シリーズ = 22 Series℃。最大スイッチング電源 AC = 5 kVA。モジュラリレー - 22シリーズ. 22シリーズは、DPST-NO又はSPST-NO + SPST-NCリレーとして使用できます。20 A、250 V acコンタクト(定格5000 VA AC1)を装備し、暖房、エアコン、照明などの業務用途に最適です。リレーの公称ランプ負荷は、白熱灯の場合は1000 W、補償蛍光灯の場合は360 Wです。. 17.5 mm幅(EN50022) 35 mm DINレール取り付けハウジング 手動テストボタン AC及びDCコイル コイルとコンタクトの間の絶縁(1.2/50μ)； 4 KV 機械的寿命: 500 x 10 ；sup>；3 ；/sup>； 使用温度範囲: -40 → +40 ℃ 保護カテゴリ: IP20

コイル電圧 = 12V dc。接点構成 = DPST。取り付けタイプ = DINレール。スイッチング電流 = 16A。ラッチ = あり。ターミナルタイプ = ねじ。最大スイッチング電圧 AC = 250V ac。コイル抵抗 = 27Ω。コイル電力 = 5W。シリーズ = 20 Series℃。最大スイッチング電源 AC = 4 kVA。Finder ステップリレーですFinder ステップリレーは、 2 つの NO コンタクト及びスイッチング電流 16 A を備えた、 DC 給電二相モジュララッチデバイスです。リレー Coil が正常に励磁されるたびに、このコンタクトの状態が変化し、 1 ステップ動作又は「フリップフロップ」動作シーケンスが可能になります。このシリーズでは、オーバーライドテストボタンの利点を活かして、ステップシーケンスを手動で進めることができ、個々の機械式フラグでコンタクトの状態が Visual に表示されます。Coil や手動オーバーライド動作が必要な機能に連続的に給電することなく、コンタクトステータスを維持する必要がある携帯型又はバッテリ駆動の機器でこのリレーを使用することをお勧めします。特長と利点12 V dc 供給定格コイル Coil 35 mm レール( EN60715 仕様)取り付け カドミウム不使用のコンタクト材質 7 種類のスイッチングシーケンスから選択可能 コンタクト材質は銀合金 DPST コンタクト構成 識別ラベル Coil と contacts の間の絶縁は 4 kV です 最大 Peak 電流は 30 A です 動作温度範囲： -40 → 40 ° C 照光式押しボタンを追加部品 026.00 に接続できます ねじ止めタイプの終端 機械式インジケータ付きテストボタン 幅は 17.4 mm です用途バインド、グリル、シャッターの自動化 屋内照明制御 廊下の照明制御認定CE認証 cRUus 認定 EAC 認定 IP20等級 LROS 認定 Rina 認定

コイル電圧 = 12V dc。接点構成 = DPST。取り付けタイプ = DINレール。スイッチング電流 = 20A。極数 = 2。ラッチ = なし。ターミナルタイプ = ねじ。最大スイッチング電圧 AC = 250V ac。コイル抵抗 = 115Ω。コイル電力 = 1.25W。シリーズ = 22 Series℃。最大スイッチング電源 AC = 5 kVA。Finder ノンラッチングリレーですFinder 22 シリーズ DIN レール取り付けノンラッチリレーは、 DPNO コンタクト構成です。 12 V dc の Coil 電圧と 20 A のスイッチング電流で動作します。このモジュラモノステーブルリレーは、 5000 V AC1 定格の 20 A 、 250 V ac 、カドミウムフリーのコンタクトを備えています。このリレーの公称ランプ負荷は、白熱灯の場合は 1000 W 、補償蛍光灯の場合は 360 W です。特長と利点Coil power Coil の抵抗は 115 Ω です 17.5mm幅 35 mm DIN レール取り付けハウジング 識別ラベル Coil と接点間の絶縁( 1.2/50 μ )は 4 KV です 手動テストボタン 機械的寿命は 500 x 103 サイクルです 動作温度範囲： -40 → 40 ° C ねじ止め端子タイプ用途空調 ヒーター 照明認定CE認証 GOST IP20等級

メモリカセットで簡単にターミナル交換が可能 脱着可能な端子台の採用により、メンテナンス性を向上 プッシュインPlus端子台(スクリューレスクランプ端子台)を採用

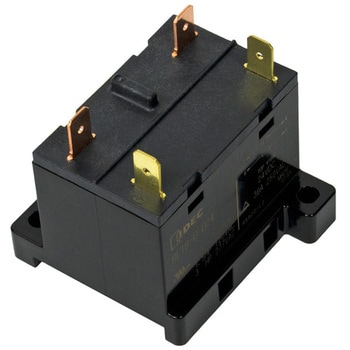

1極30A、2極25Aの高容量パワーリレー。瞬間的な電圧ドロップが起こっても安定して動作継続。

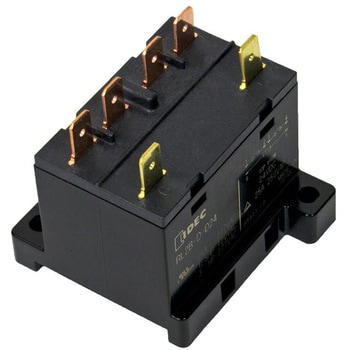

1極30A、2極25Aの高容量パワーリレー。瞬間的な電圧ドロップが起こっても安定して動作継続。

フラット型：高さ10 ツイン接点 プラグイン端子/プリント板端子 ソケット、端子台をご用意

フラット型：高さ10 ツイン接点 プラグイン端子/プリント板端子 ソケット、端子台をご用意
