6ページ目: その他金型用部品

O-EMC-75-50-40はスライドホルダーとカムアッパーがオイルレス仕様となります。

O-EMC-50-100-25はスライドホルダーとカムアッパーがオイルレス仕様となります。

O-EMC-50-50-25はスライドホルダーとカムアッパーがオイルレス仕様となります。

O-EMC-50-50-20はスライドホルダーとカムアッパーがオイルレス仕様となります。

O-EMC-50-100-20はスライドホルダーとカムアッパーがオイルレス仕様となります。

N-EMC-75-100-40はスライドベースとカムアッパーにノック穴加工が付いています。

N-EMC-75-50-40はスライドベースとカムアッパーにノック穴加工が付いています。

N-EMC-50-100-25はスライドベースとカムアッパーにノック穴加工が付いています。

N-EMC-50-50-25はスライドベースとカムアッパーにノック穴加工が付いています。

N-EMC-50-100-20はスライドベースとカムアッパーにノック穴加工が付いています。

N-EMC-50-50-20はスライドベースとカムアッパーにノック穴加工が付いています。

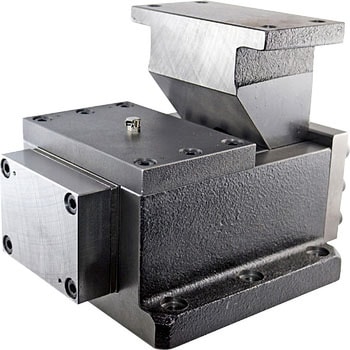

EMC-75-100-40はパンチ取り付け面積が75×100mmとなっておりますのでEMC-75-50-40タイプではパンチ取り付け面積が不足する場合や加圧力を増したい場合に使用出来ます。

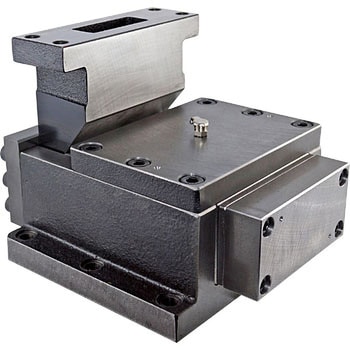

EMC-75-50-40はストロークが最大40mm出せるタイプです。又、パンチ取り付け面の縦幅が75mmとなっておりますので、縦に長いパンチを使用する場合にも適します。尚、このタイプにも強制戻し付タイプが御座います。(EMCR-75-50-40)

EMC-50-100-25はパンチ取り付け横幅が100mmとなっておりますのでEMC-50-50-25ではパンチ取り付け幅が不足する場合や複数のパンチを取り付ける場合に使用できます。また、このタイプには、強制戻し付のタイプもございます。(EMCR-50-100-25)

EMC-50-50-25はストローク25mmとなっておりますのでEMC-50-50-20ではストロークが不足する場合に使用できるタイプです。又、このタイプには強制戻し付のタイプもがざいます。(EMCR-50-50-25)

EMC-50-100-20はEMC-50-50-20のパンチ取り付け面の横幅を100mmと大きくしたタイプで、前記のタイプではパンチ取り付け幅が不足する場合や複数のパンチを取り付ける場合に使用できます。

EMC-50-50-20はこのシリーズ中最もコンパクトに出来ておりますので金型への取付面積が小さくてすみます。又、カム角が30°となっておりますのでオープンハイトは高くなりますが、ストローク作動がスムーズに行えるタイプです。

TMC-18Sは超小型の丸パンチ専用で、ユニットパンチ使用により取り付けが簡単に行えるタイプです。ベースは箱型で特に狭い場所への多数の孔明する場合や、横へ数台の連結した取り付けを行うカム型にも使用できます。尚、ベースは炭素鋼を使用し、バニシング処理が施してあります。

TMB-30-65STは30-30STと同仕様で、パンチプレート面積を30×65m/mと大きくしたタイプです。30-30STではパンチ取り付け幅が不足する場合や、複数のパンチ取り付けが行えます。

TMH-35-80-20は、TMH-35-35-20の横幅を80m/mと大きくしたタイプで、前記のタイプではパンチ取り付け幅が不足する場合や複数のパンチの取り付けが行えます。又、加工圧も6tとなっておりますのでTMH-35-35-20では加圧力が不足するカム型や耐久力を考慮するカム型に適します。

TMB-30-30STは小型ながら精度、剛性に優れたタイプです。ベースは狭く出来又、ブロック形状なので横へ何台もの連結した取り付けも行えます。又、カムアッパー給油機構により耐久性に優れております。尚、このタイプはパンチプレートの取り付け加工されていない物も用意出来ます。

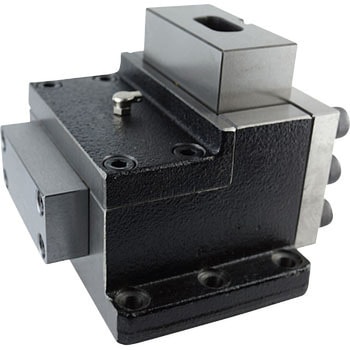

TMH-35-35-20は、カムアッパーを上から叩く方式で、ベースはフランジタイプで取付が簡単に行えるタイプです。又、大変コンパクトになっておりますので金型の取り付け面積が小さくてすみます。

TMH-10-22-12は、カムアッパーを型に取り付けずに上から叩く方式でカム型への取付が簡単に行えるハンマータイプで、TMH-8-18Kを改良した製品です。特に小型化され、パンチは市販の物で軸径最大Φ10が使用出来、ストロークも最大12m/mとなっております。尚、このタイプはTMH-8-18K代替品としてご利用下さい。

TMEH-8-18Sは、カムアッパーを上から叩く方式によるもっとも小型の丸穴専用で、ユニットパンチ使用により取付は簡単に行えます。バシニング処理、カムアッパー給油機構により耐久性に優れ、横へ何台もの連結した取付も出来るタイプです。

誰でも簡単に無給油摺動部品を製作できます。 「OIL-STICK」シリーズは、スティック状やタブレット状に成形した固形潤滑剤です。 後付けで埋込むだけなので、誰でも簡単に自社内で無給油部品を製作できます。 米国FDA CFRTitle21 NSF-H1に登録の素材で製作。 食品関連の金型や省力機器に使用可能です。 また、摺動部の油汚れの低減にも役立ちます。

誰でも簡単に無給油摺動部品を製作できます。 「OIL-STICK」シリーズは、スティック状やタブレット状に成形した固形潤滑剤です。 後付けで埋込むだけなので、誰でも簡単に自社内で無給油部品を製作できます。 米国FDA CFRTitle21 NSF-H1に登録の素材で製作。 食品関連の金型や省力機器に使用可能です。 また、摺動部の油汚れの低減にも役立ちます。

誰でも簡単に無給油摺動部品を製作できます。 「OIL-STICK」シリーズは、スティック状やタブレット状に成形した固形潤滑剤です。 後付けで埋込むだけなので、誰でも簡単に自社内で無給油部品を製作できます。 オイルスティックシリーズのスタンダードタイプ。
