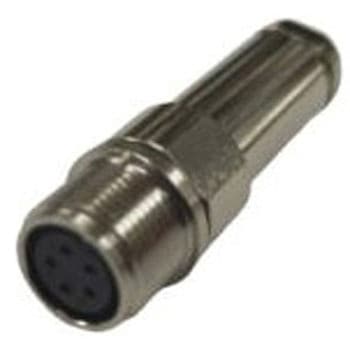

11ページ目: 丸型コネクタ

2.5mmピッチの防水コネクタです。 コネクタに内蔵したワイヤーシールに端子を押し込みリテーナで保持して防水性を確保しています。 小分けパックで少量購入が可能です。

2.5mmピッチの防水コネクタです。 コネクタに内蔵したワイヤーシールに端子を押し込みリテーナで保持して防水性を確保しています。 基板タイプは逆挿入防止ボス付きです。 小分けパックで少量購入が可能です。

キャノンコネクターについて 一般的にキャノンコネクターまたはXLRコネクターと呼ばれているコネクターで多くはオーディオ(特にプロ用)のバランス接続用に使用されています。従って、3ピンでも1本で1チャンネル分となります。基本は、1番-GND 2番-HOT 3番-COLD の割り当てがされています。但し、世の中には2番3番が逆のものもあるので注意が必要です。また、一般的には、メスを入力側(機器パネル側)、オスをケーブル側に使用します。このコネクターは一般的な3ピンではなく電源などに使用される4ピンタイプなのでご注意ください。キャノンコネクタ。

ワンタッチで嵌合が出来るプッシュオン・ターンオフ方式の小型・丸形防水コネクタです。プラグコネクタを押し込むだけの操作で容易にロックされ、離脱時はカップリングを回転する事により、ロックが解除されます。従って、ケーブルが引っ張られる等、不慮の外力が加わった場合でも、嵌合が外れる心配がありません。 又、金属シェルの採用による堅牢な構造と、バックシェル、クランプナットを軽金属、樹脂に変更することにより、従来品より軽量化を実現しました。小形で防水性を兼ね備えており、各種電気電子機器への用途が広がります。

Φ2.5-2極超小形単頭ジャック

小型という特長を生かして100cm²あたりソケットを50個程度実装が可能。 パッチパネルや小型モジュールのような限られたスペースに大量のソケットを必要とするあらゆる用途に最適です。 - 省スペース、高密度設計 - NIM.CAMACの標準50Ω同軸コネクタ - プッシュプルセルフラッチング方式 - NIM-CAMA C/N 549規格

堅牢な上、塩害などにも強く、土木・建機、非常用電源設備など様々な用途で活躍しています。

堅牢な上、塩害などにも強く、土木・建機、非常用電源設備など様々な用途で活躍しています。

工作機械用防水、防油コネクタ

樹脂製で軽量、ワンタッチロック方式のためポータブルな機器に最適

NJCシリーズをベースにした防水コネクタ、監視カメラや建機、屋外計測器での実績が多数あります。

NJCシリーズをベースにした防水コネクタ、監視カメラや建機、屋外計測器での実績が多数あります。

NRWをベースにした欧州安全規格対応の防水コネクタで、UL規格、CSA規格も所得

一般回路用として最も古くから広範囲に使用されている、特に低廉価なはんだ付け結線式丸型コネクタです。

一般回路用として最も古くから広範囲に使用されている、特に低廉価なはんだ付け結線式丸型コネクタです。

欧州安全規格及びUL規格対応。 保護回路接続構造。外殻の金属シェルに導通しているアース端子を内蔵。アース端子は、嵌合時に他のコンタクトにより先に接触し、離脱時は後から離れるシーケンス接続構造で、安全対策上の保護回路接続が確実に行えます。 MIL-C-5015準拠品。従来のMSコネクタと互換性があります。 防水・防塵構造(保護等級IP67クラス)。嵌合時は、水滴・切削油・粉塵などの浸入を、完全に防止する耐環境構造になっています。レセプタクルは、合成ゴムのインサートを使用することにより未嵌合でも状態でも、単体にて防水・防塵性が得られます。 半田付け結線。結線方法はD/SMコネクタと同様に半田付けを採用しています。

MIL-DTL-5015 に準拠したコネクタです。 D/MS3102A ボックスレセプタクルとの嵌合で防水を保ちます(IP67 レベル)。 相手側コネクタとして CE02-2A をご使用の場合は、より安心な防水性が得られます。

堅牢な上、塩害などにも強く、土木・建機、非常用電源設備など様々な用途で活躍しています。

NRWをベースにした欧州安全規格対応の防水コネクタで、UL規格、CSA規格も所得

防水性能、耐候性に優れ、屋外イーサネット環境での使用に最適

ターミナルへの結線は、はんだ付けです。ターミナルをシャーシ等に取り付けた後に結線してください。 金属パネルに取り付ける際は、金属パネルと絶縁するように絶縁スペーサでパネルを挟むように取り付けてください。その時の取付穴寸法は、Φ6.2mmになります。

折れ強度に優れた業務用コネクタです。ケーブルをしっかりクランプでき、断線を防止します。Φ6.0mmまでのケーブルに適合します。スプリングをはずすとΦ7.5mmまでのケーブルに使用できます。(*)(*)F-12Sは、Φ5.0mmまでのケーブルに適合します。スプリングをはずすとΦ6.7mmまでのケーブルに使用できます。F-15、F-16は本体一体化構造に加え、スリーブ根元にはR加工を施しているため折れ強度に優れています。F-15Lは、ヘッドにローレットを設けることで、グリップ感を向上させています。F-15Lは、スリーブ根本の径を大きくしR加工を施しているため、F-15、F-16と同様、折れ強度に優れています。

ワゴンコンソールの中継コネクタとして最適です。面倒なはんだ付け加工なしで機器の接続ができます。フランジサイズはITTキャノン製XLR-F77タイプです。

Mini Stereo

DVI
